示波器在使用時首先要得到穩定觸發的波形，這樣才能保證后續的測量、解碼等高級功能的可靠性。現在數字示波器的觸發功能越來越強大，從常規觸發，到協議觸發，再到模板觸發，越來越強大。但在基本的觸發設置中，有些小細節的作用不可忽視，靈活掌握后，對使用示波器亦大有裨益。下文就對觸發功能、設置中的觸發濾波、觸發靈敏度、釋抑時間進行分析交流。





示波器的觸發系統與采樣系統，是示波器的重要組成部分。采樣系統負責將模擬信號數字化，但信號是源源不斷過來的，該取哪部分顯示在示波器的界面上呢？



如果示波器沒有觸發系統，采用每隔一段時間或隨機某個時間將采樣的波形進行疊加，由于采樣位置的不確定性和無規律，就會出現圖1中非?；靵y的波形顯示，在屏幕上看起來就像來回滾動的波形。

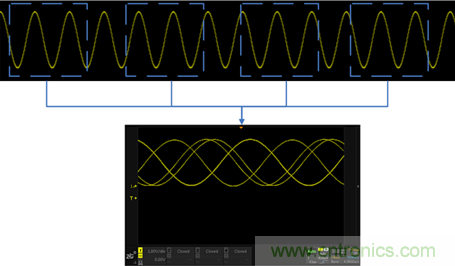

圖1沒有觸發系統的波形采樣



這個混亂的現象，和示波器上觸發不穩定的現象一致。如下動態圖所示：



這就要靠觸發系統來實現。觸發的原理是一直監控信號流，若發現信號滿足設定的觸發條件，觸發器記錄滿足條件的信號，啟動采樣；待數據采集完畢后，由控制器對信號進行處理和顯示。具體如圖2所示。

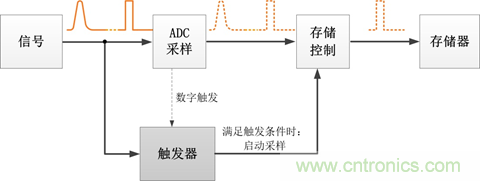

圖2  觸發過程



示波器的觸發條件的一個很關鍵的因素是觸發電平，觸發電平大多數情況下是用一根直流電平作為基準，當信號的電壓超過該直流電平的時刻作為采樣波形的起始點。由于起始采樣的位置是有規律的，因此多次采樣的波形進行疊加后看上去還是一個穩定的波形。如圖3所示：

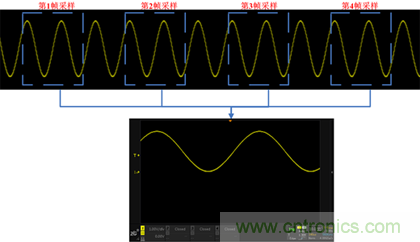

圖3  穩定觸發的波形采樣



示波器的觸發功能，一方面可以使波形穩定，波形不再左右搖晃；一方面可以縮短用戶調試的時間，只有滿足觸發條件的信號才會被捕獲、顯示。



動態調節示波器的觸發電平，可以觀察波形穩定觸發的位置的動態變化，如下動態圖所示。





在常用的設置中，一般設定了觸發類型、觸發電壓，波形就能穩定顯示了。但對于噪聲比較大的信號，會出現觸發不穩定、上下邊沿都能觸發的情況。這是因為信號毛刺的存在，干擾了觸發系統對觸發條件的判斷，造成誤觸發。這時候可以在【觸發設置】中，選擇【觸發耦合】操作。常有的耦合有如下：



直流耦合：就是不作處理，允許直流交流信號進入觸發路徑；



交流耦合：是高通濾波，截止頻率約7Hz；



低頻抑制：是高通濾波，截止頻率約為50KHz；



高頻抑制：是低通濾波，截止頻率約為50KHz。



具體如圖4所示：

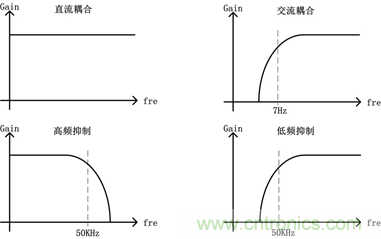

圖4 各種濾波器性能



觸發耦合其實就是一種對觸發信號的低通或高通濾波。因此可對噪聲大的信號加入“高頻抑制”耦合，過濾掉其中高頻部分，使得波形觸發穩定如圖5所示。

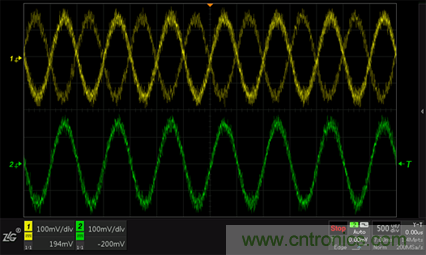

圖5  CH1不開啟高頻抑制觸發不穩、CH2開啟高頻抑制





在觸發設置中，觸發釋抑的功能一般會被人忽略。按照定義，釋抑是定義兩次觸發之間的最少時間間隔。



當示波器觸發一次后，會進入觸發釋抑時間計數，在此時間內觸發功能會被抑制，即使信號滿足觸發條件，系統也不會標記為觸發點。釋抑的設置對偶發性多邊沿的信號捕獲極為好用，使得原來圖像不穩定的波形馬上清晰。若觸發釋抑時間設得不對，示波器將會把不同邊沿的信號作為觸發點重疊在一起，造成波形顯示異常，如圖6所示.釋抑時間的設置具體如圖7所示。

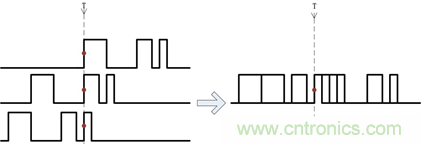

圖6 釋抑時間設置不當造成波形顯示異常





圖7 釋抑時間應該在Tmax與Tmin之間

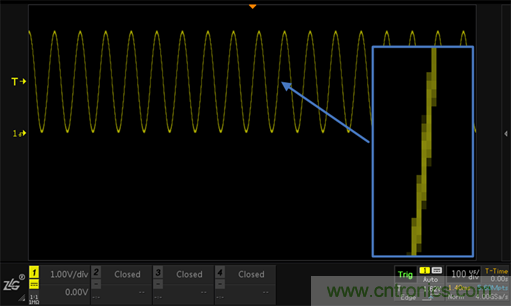

觸發電平只是一根參考電壓，而實際的波形在邊沿處是存在抖動的，如圖8所示，圖中波形的干擾非常小，但是上升沿還是存在鋸齒狀，當噪聲很大時抖動會更劇烈。如果想穩定觸發波形的上升沿，則需要在觸發電平的上下范圍內使用遲滯比較，以過濾觸發電平附近的波形抖動和毛刺。這個遲滯范圍就是觸發靈敏度。



圖8 觸發邊沿的抖動和毛刺



觸發信號識別的敏感度如圖9所示，當在測量小信號時，需要較高的觸發靈敏度才能使信號穩定觸發，這是可將觸發靈敏度的值調小或為0即可；在波形噪聲較大時，需要適當?shù)恼{(diào)節大觸發靈敏度，可以有效濾除有可能疊加在觸發信號上的噪聲，從而防止誤觸發，如圖10所示。

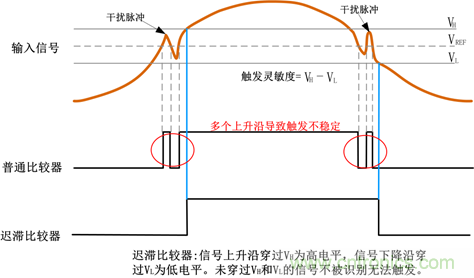

圖9 遲滯比較器

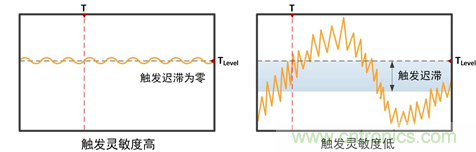

圖10 靈敏度高低對信號觸發的影響



在使用ZDS2000/3000/4000系列示波器測量幅值較小的信號，由于示波器默認為0.3div，示波器在2mv/div~5mv/div檔位下，觸發靈敏度默認為1.0div，因為小信號下干擾較大，可以起到抗干擾的作用，而在10mv/div~10v/div檔位下，默認的觸發靈敏度為0.3div，所以在測量小信號使用小時基檔位時需要手動調節，將觸發靈敏度的值調低為0~0.3div之間。





觸發是目的性很強的操作，也就是說需知道信號異常，才會去設定相應的觸發條件。那如何能快速發現異常，這應該是設置合理觸發的前提。ZDS4000系列示波器基于512Mpts存儲深度，支持24種測量參數同屏顯示，結合模板觸發、異常搜索、標注及雙ZOOM等分析插件能夠快速定位到我們感興趣的波形，可以輕松地在綿綿不斷的數據流中查找出矮脈沖、毛刺、波形畸變等異常情況。而且ZDS4000除了13常規類型的觸發，還支持30種協議觸發與解碼，使得調試不再停留在“數脈沖”的階段，極大地提高工作的效率。
