運算放大器是電子電路系統設計中使用最廣泛的組件之一。盡管功能簡單，它們卻表現出復雜的行為，因?yàn)檫\(yùn)放本身是由十幾個晶體管組成的精心制作的子電路。理想化的運放模型，即無限大的增益、帶寬、輸入阻抗和輸出導納以及零值的輸入失調電壓和偏置電流，是分析運放電路（Op Amp-based circuit）的良好一階近似。



根據運放的工作環境，可以分析它與理想行為的偏差。DC測量系統就是這樣一種環境。在這種應用中，失調電壓的存在不容忽視。它與信號處理鏈不同，在信號處理鏈中可用一個電容器輕松地濾除直流偏移。運放的失調電壓會導致直流信號的輸出誤差。另外，如果失調電壓值不可忽視，它們可減小輸出的動態范圍。各種文獻和教科書對失調電壓的存在都有描述。



本文提出了一種當電路中使用的運放具有輸入失調量e時，計算輸出失調量的通用方法。



理想運放的傳遞函數由等式y(tǒng) = A（V₊ - V_-）描述，其中y是輸出，A是增益，A→∞，V₊和V_-分別是運放正、負輸入端的電壓。假設實際運放輸入/輸出傳輸特性為y = A（V₊ - V_- + e），其中e是理想運放的差分輸入誤差，可以計算出失調量。該模型與實際運放中觀察到的結果一致：當輸入存在差異時（V₊ ≠ V_-），輸出為零；當V₊ = V_-時，實際運放產生非零輸出。 假設運放的函數模型為y = A（V₊ - V_- + e），其中e是輸入失調電壓，當用于負反饋配置時，我們得到：





或者，對于在負反饋配置中使用的任何運放，V₊ - V_- = - e（假設增益無限大）。



因此，分析理想運放電路時廣泛遵循的運放“黃金法則”需要做一些修改，以便包含表示輸入失調電壓存在的值e。



• 在采用負反饋配置運放的電路中，V_- = V₊ + e；

• 運放正極或負極輸入/輸出電流為零。

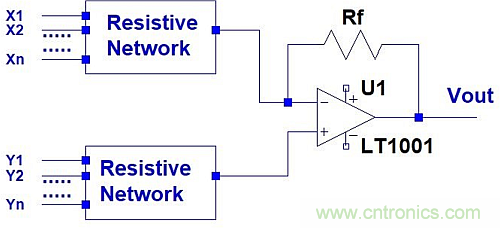

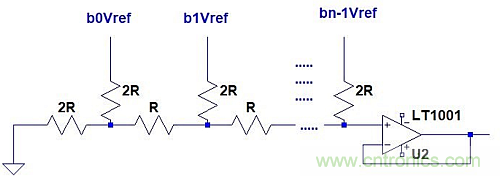

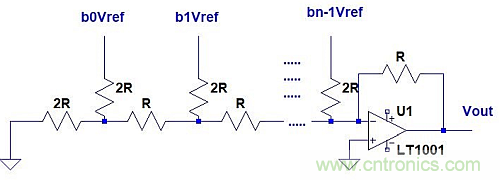

現在考慮圖1所示的電路拓?fù)浣Y(jié)構。原理圖拓?fù)浣Y(jié)構映射到圖2所示的電路，其電阻網絡分別由戴維南（Thevenin）等效電路（從端子向外看）替換為Vth+、Rth+和Vth-、Rth-。



圖1：負反饋運放電路的一般拓?fù)浣Y(jié)構。



運用黃金法則：



V₋ = V₊ + e = V_th+ + e，因?yàn)閂₊ = V_th+。 在圖2中運放的負極端應用基爾霍夫電流定律，得出：





用V_th+、V_th-和e求解V_out，得到：

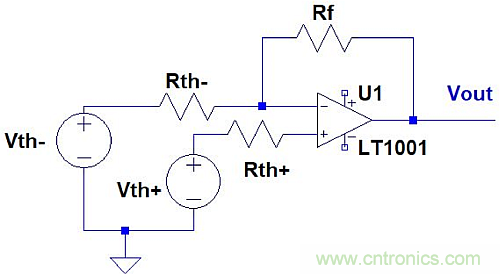

圖2：圖1所示的電路拓?fù)溆成涞皆撾娐贰?/div>
