Part1 正確認識儀器的接地



1、接地不良會造成什么損壞？

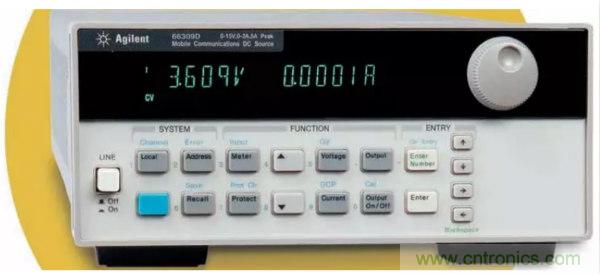

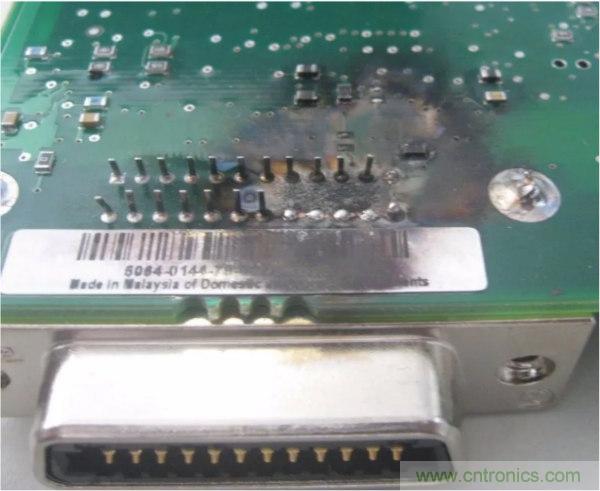

這是一個接地不良造成儀器損壞的實例。這是一臺是德科技的電源。我們將儀器外殼打開，發現儀器的GPIB接口已經燒毀了，仔細看的話可以發現，有一些針腳已經融化了。

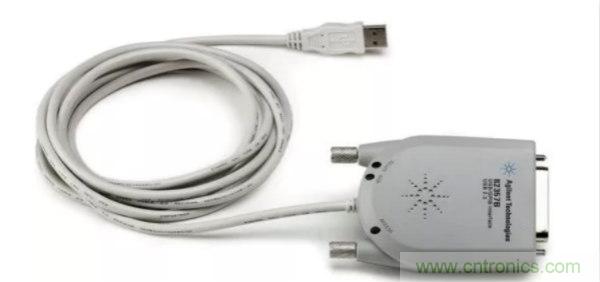

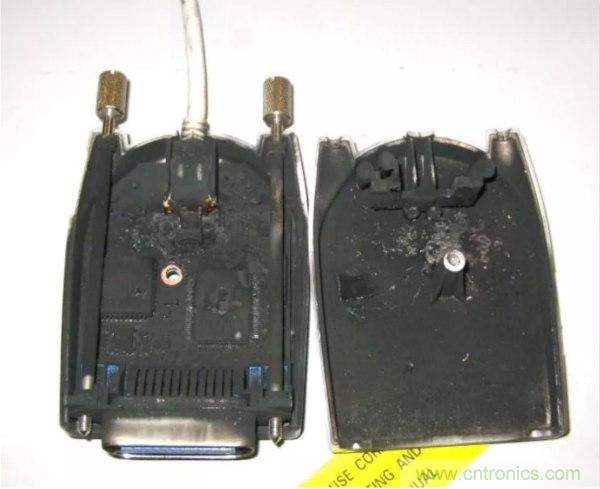

而連接儀器的GPIB卡呢？拆開后發現，本該是綠色的電路板已經被燒毀成了黑色。接地不良為何會對儀器造成如此大的影響呢？





2、儀器外殼帶電的起因

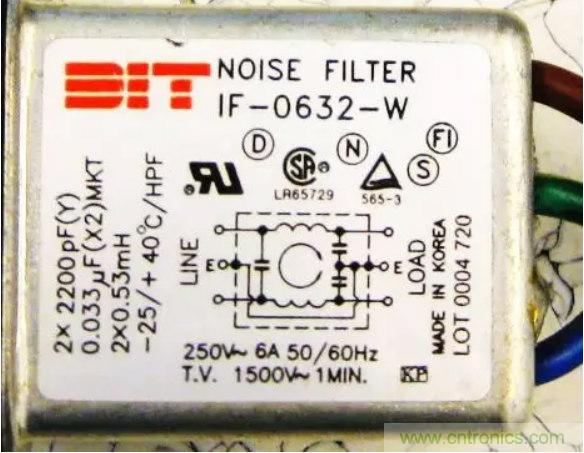

原因就在電源濾波器上。這個器件存在大部分的儀器中，用來濾除220V市電中的雜訊。



把電源率波器放大，我們能看到其電路原理圖。左面是220V的電源線，上下兩端各是火線和零線，它們之間的電壓差為220V，E點是電源線中的地線。右面的上下兩端同樣是儀器端的火線和零線，它們之間的電壓也是220V，E點則是我們儀器的外殼。





如果儀器外殼和電源線纜的地線接觸良好，那么圖中這兩個濾波電容，可以濾除市電中的噪聲。但是一旦儀器外殼和電源線的地線斷開，而這兩個電容容值相等的話，這兩個電容就會成為分壓電容。儀器的外殼，也就帶了220V電壓的一半，也就是110V的交流電壓。此時操作人員碰觸儀器的金屬外殼的話，就會被110V的交流電壓打到。

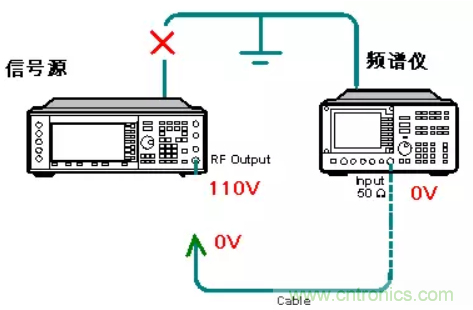

再來看一個儀器連接的示例，圖中的頻譜儀正常的接地了，而信號源卻沒有接地。這樣的話，信號源的外殼就帶了110V的交流電壓。此時如果使用射頻線纜將頻譜儀和信號源連接的話，會損壞儀器嗎？





正常連接的話，是不會的。因?yàn)樾盘栐赐鈿さ?10V電壓會通過N型線纜的外圈，導入到頻譜儀的外殼，再通過頻譜儀的外殼，導入到電源線的地線中去了?？墒俏覀儞?dān)心的是，如果在連接線纜的時候沒有水平對準，N型線纜的內芯，觸碰到了信號源的外殼，此時110V的電壓會通過線纜的內芯，導入到頻譜儀和射頻器件中去，導致頻譜儀的多個備件損壞。



接地不良的話，同樣的故障會發生在GPIB，串口和USB口等所有連接端口處。



3、接地不良的原因



隨著我們國家在電網建設上的進步，供電質量以及電源接地基本已經不存在問題。那儀器接地不良是由什么引起的呢？最大原因其實是使用了不良的排插。

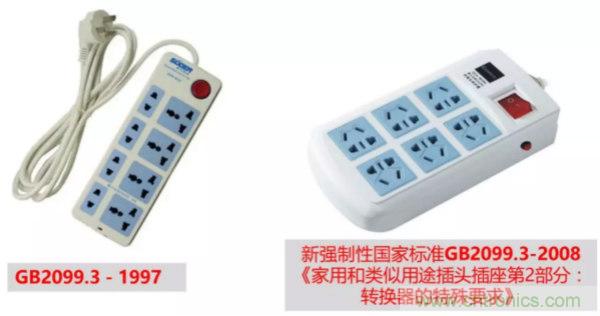

左圖是舊國標的排插，又稱萬用排插；右圖則是新國標的排插。舊國標的排插插孔比較大，主要為了方便各類標準的插頭可以插入。在使用了一段時間之后，內部簧片容易松動，造成電源線和排插之間沒有充分連接，從而導致儀器接地不良。

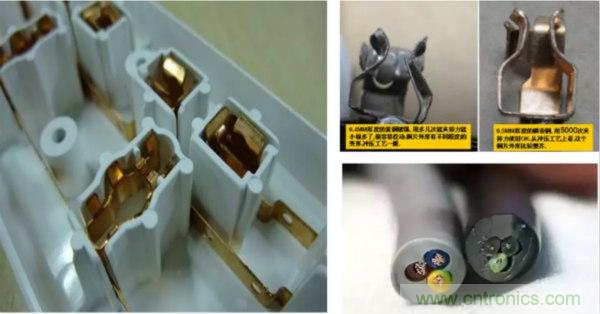

第二個原因則是使用了劣質排插。我們將兩種不同的排插拆開。發現質量好的使用的是0.5mm的磷青銅制成，可以使用5000次以上。而劣質排插使用的是0.4mm的黃銅鍍鎘，是用幾次之后，加持力就變小了。而排插的線纜也有很大不同。質量好的排插使用的銅線很粗，而劣質的排插使用的銅線非常細，容易折斷而造成儀器沒有接地。

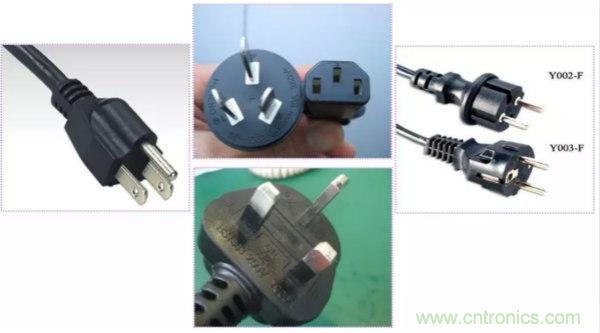

造成接地不良的第三大原因就是電源線。我們推薦使用下圖中間上面的國標電源線。其他的美標、英標、歐標的都不建議使用。原因就是，他們的接地柱比國標電源線要粗，需要使用萬用排插，而排插在使用了這些電源線之后，內部的簧片就很容易松動了。





因此，只要稍微注意實驗室里的電源排插與電源線，就能有效防止儀器接地不良，避免儀器的損壞。



Part2 判斷儀器接地的三個方法



知道了儀器接地不良造成的危害，以及如何避免儀器接地不良。我們再給大家介紹三個判斷儀器是否接地良好的方法。

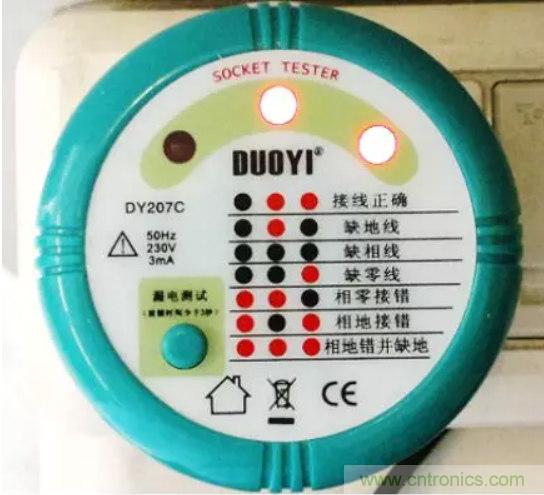

1、使用插座測試器



圖中顯示的就是插座測試器。將這些插座測試器插入排插之后，根據相應的指示燈，能判斷該排插的電源接線是否良好。如果是缺地線，測試器會顯示為中間燈亮，兩側不亮。



需要注意的是：測試器左下方的綠色按鈕是測試漏電保護開關是否工作正常的，按下后會引起電路保護開關的自動跳閘。在按下此按鈕前，請注意先將儀器及其他用電器先關閉。





2、使用電筆

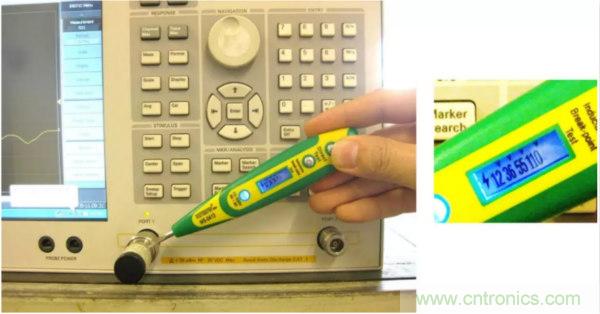

可能很多人說到接地不良最先想到的就是使用電筆。我們可以使用電筆直接測試儀器外殼的金屬部分。圖中的電筆上，110V的指示燈亮了，說明儀器外殼至少帶了110V的交流電。此儀器沒有接地，需要引起注意，此時如果觸摸儀器外殼，會被電擊。

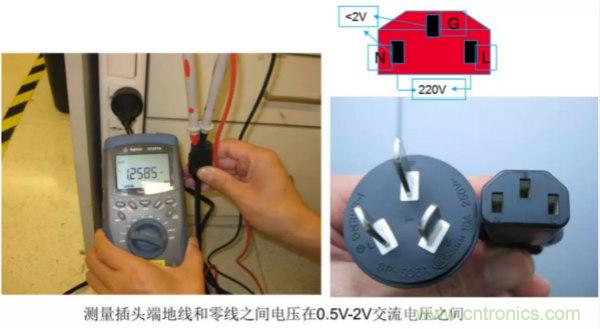

3、使用萬用表



將萬用表調至交流電壓檔，連接儀器電源線的地線和零線。我們建議地線和零線之間的電壓差在0.5V到2V之間。



需要注意的是，如果地線和零線直接的電壓差為0，則有可能是電工將地線和零線接在了一起，送至配電箱的零線端。此時的情況是沒有地線，非常危險。因此我們建議地線和零線之間的電壓差在0.5V和2V之間。





以上是三種簡單的方法來判斷實驗室的接地狀況。在接地良好的情況下，儀器可以避免不必要的損壞。
