電壓跟隨器工作原理與電路分析

發布時間:2019-01-07 責任編輯:wenwei

【導讀】電壓跟隨器就是輸出電壓與輸入電壓是相同的,電壓跟隨器的電壓放大倍數恒小于且接近1。那電壓跟隨器電路設計思路是怎樣的?下面隨小編一起來了解下電壓跟隨器工作原理與電路分析。

電壓跟隨電路的定義:

電壓跟隨器是共集電極電路,信號從基極輸入,射極輸出,故又稱射極輸出器?;鶚O電壓與集電極電壓相位相同,即輸入電壓與輸出電壓同相。這一電路的主要特點是:高輸入電阻、低輸出電阻、電壓增益近似為1,所以叫做電壓跟隨器。

電壓跟隨器工作原理

在電路中,電壓跟隨器一般做緩沖級及隔離級。電壓放大器的輸出阻抗一般比較高,通常在幾千歐到幾十千歐,如果后級的輸入阻抗比較小,那么信號就會有相當?shù)牟糠謸p耗在前級的輸出電阻中。在這個時候,就需要電壓跟隨器來從中進行緩沖。起到承上啟下的作用。應用電壓跟隨器的另外一個好處就是,提高了輸入阻抗,這樣,輸入電容的容量可以大幅度減小,為應用高品質的電容提供了前提保證。

電壓跟隨器的另外一個作用就是隔離,在HI-FI電路中,關于負反饋的爭議已經很久了,其實,如果真的沒有負反饋的作用,相信絕大多數的放大電路是不能很好的工作的。但是由于引入了大環路負反饋電路,揚聲器的反電動勢就會通過反饋電路,與輸入信號疊加。造成音質模糊,清晰度下降,所以,有一部分功放的末級采用了無大環路負反饋的電路,試圖通過斷開負反饋回路來消除大環路負反饋的帶來的弊端。但是,由于放大器的末級的工作電流變化很大,其失真度很難保證。

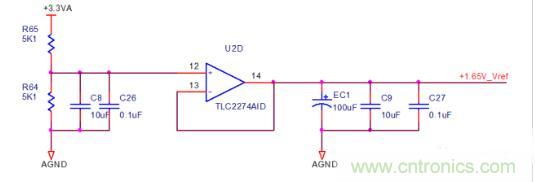

電壓跟隨器電路分析:運放實現電阻分壓功能

電壓跟隨器工作原理與電路分析

在運放的使用中,電壓跟隨器是一種常見的應用,該電路的好處是:一是減小負載對信號源的影響;二是提高信號帶負載的能力。上圖是運用運放實現了電阻分壓的功能,首先用電阻獲得需要輸出的電壓,然后用運放對該電壓進行跟隨,提高其輸出能力。

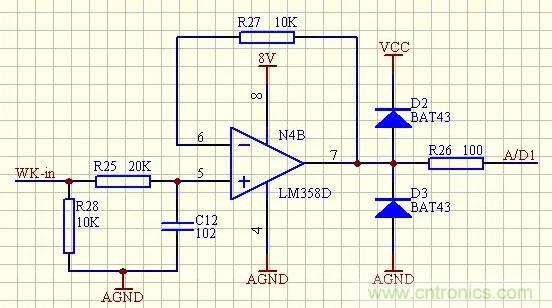

AD前面的電壓跟隨器電路分析

R25的作用是消反射的,運放的5、6角理論上是電壓相同的,且輸入阻抗是無窮大!那么輸入信號的電流主要是通過R28流入地,也就是輸入點的電壓在WK-in點形成,理論上不會有電流流入R25,如果沒有R25那么信號就會100%反射到WK-in上,如果信號源的內阻非常的大,也就是帶載的能力很差,反射的信號就會在R28的輸入點附近形成很強的發射震蕩也就是“回音”這樣的噪聲經過放大就會使輸出信號質量很差,R25和C12的接入可以把在5pin的反射信號有效地吸收,高頻的反射信號通過C12泄放到地(AGND)R25把反射的信號阻隔在5pin的輸入端。

電壓跟隨器工作原理與電路分析

根據經驗將R25設為20K。R25大了就會影響到5pin的信號強度畢竟運放不是理想的在說也同樣會反射大量的信號,小了就像導線一樣不能阻擋反射信號。通常會取到R28的2-3倍這個樣子。R28、R25、R27的選取和運放的工作阻抗有關。D2、D3靜電鉗位,100ohm電阻不是阻抗匹配!通常的電路都有內阻,一般的數字電路的普遍內阻在100ohm左右,也就是VCC 5V的情況下,最大輸出電流時50mA的樣子,所以電路中常用100ohm的電阻來消反射。這樣的電路中的輸出功率最大也就是阻抗匹配!電流也最大。

以上就是關于電壓跟隨器工作原理與電路實例分析的知識介紹,對于輸出阻抗較大的無源濾波器,當反向放大器輸入阻抗較小時,為了不影響放大器的精度,應該加上電壓跟隨器。
