【導讀】所有的電子電路中基本上都會用到二極管，它的特性也是非常之多，最主要就是單方向?qū)щ娦?，（單向?qū)щ娦缘膬筛_之間的電阻分為正向電阻和反向電阻兩種）。人們利用這些不同特性構成各種具體的應用電路，分析不同電路中的二極管工作原理時，要用到二極管的不同特性，選擇二極管的什么特性去分析電路是最大困難之一，只有掌握了二極管的各種特性，才能從容地分析二極管電路的工作原理，以下就根據產品和電路圖來給大家介紹二極管在電路中到底做什么用的！
整流電路圖
這是全波整流電路，電路中的VD1和VD2為整流二極管，在電源電路中都是用整流二極管構成整流電路，整流電路將交流電壓轉換成單向脈動的直流電壓。
簡易穩壓電路圖
電路中的3只二極管VD1，VD2和VD3構成串聯電路，他們在電路中起著直流穩壓的作用。
溫度補償型偏置電路圖
這是一種特殊的分壓偏置電路，二極管VD1用來進行溫度補償，以使三極管VT1的工作更加穩定，受溫度影響更小。
保護電路圖
路中的二極管VDC用來保護驅動三級管VT1。這種保護電路在繼電器驅動和電磁鐵吸鐵電路中有廣泛的應用。
穩壓值調節電路圖
如果穩壓二極管的穩壓值不能滿足使用要求時，可以用普通二極管進行穩壓值調節，在電路中的VD2是穩壓二極管，VD1則是普通二極管，VD1能增加直流電壓0.6V。
開關二極管電路圖

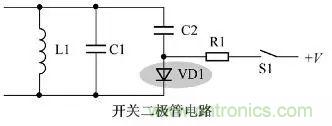

電路中VD1是開關二極管，他的作用相當于一個開關，用來接通和斷開電容C2的。
二極管限幅電路圖
電路中的二極管串聯后接在集成電路A1輸出信號引腳與地之間，構成對輸出信號的限幅，防止輸出信號太大而損壞后面的三極管。
