某醫療產品輻射整改案例

發布時間:2019-10-09 責任編輯:wenwei

【導讀】某醫療電子產品膀胱測試儀在進行輻射騷擾度(RE)測試時,輻射超標。該產品由顯示及數據處理模塊與探頭組成,結構主體為非金屬架構;功能配置如下圖所示:

一、問題描述

某醫療電子產品膀胱測試儀在進行輻射騷擾度(RE)測試時,輻射超標。

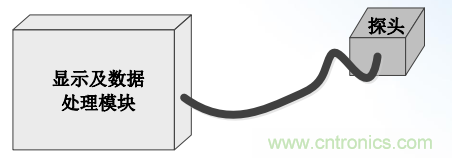

該產品由顯示及數據處理模塊與探頭組成,結構主體為非金屬架構;功能配置如下圖所示:

某醫療產品輻射整改案例

二、問題分析

該樣機主要工作原理為通過探頭采集人體膀胱數據(模擬數據),然后經過數據處理(AD轉換)后在顯示模塊上顯示出來。

由于各電路模塊基本上都是外購模塊,因此很難在電路單板上進行改版;

三、產品問題定位

1、探頭電纜處套磁環或?qū)⑻筋^直接去除,單測顯示及數據處理模塊,樣機某些頻點有較大改善;說明樣機內部噪聲可能通過探頭接口向外輻射;

2、將主控板至顯示器的屏線拔除,樣機超標頻點有改善;說明顯示屏端口濾波不佳,需進一步處理;

3、通過5V的直流電源給主控單板供電,單獨裸測主控板,輻射依然超標;說明主控單板設計不合理,噪聲直接從單板向外輻射;

四、整改措施

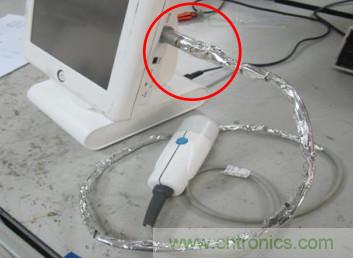

1.將探頭電纜屏蔽,屏蔽層與金屬連接器360°電氣環接;探頭接口信號線增加600Ω磁珠和680pF電容組成的LC濾波;如下圖所示:

某醫療產品輻射整改案例
某醫療產品輻射整改案例

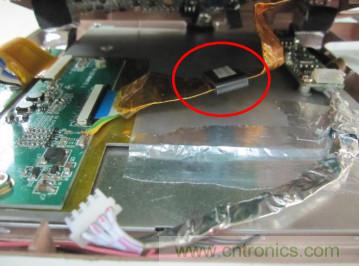

2.屏線屏蔽,且加套扁平磁環;如下圖所示:

某醫療產品輻射整改案例

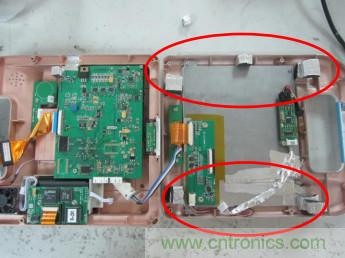

3.顯示及控制模塊的塑料外殼內部噴涂導電漆,且通過泡棉或?qū)щ娨r墊使上下蓋緊密接合,使之保持良好的導電性能;

某醫療產品輻射整改案例

五、整改結果

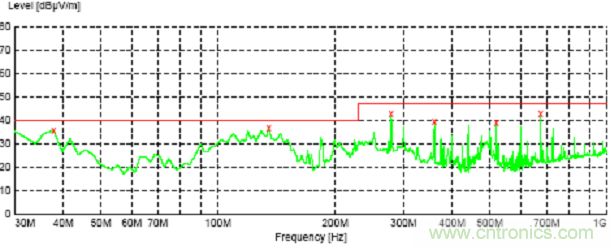

經過以上措施整改后,輻射騷擾度可通過CLASS B限值;測試結果如下:水平方向:

某醫療產品輻射整改案例
某醫療產品輻射整改案例
