為什么直流電路能用坡印亭矢量
發布時間:2019-10-17 責任編輯:wenwei

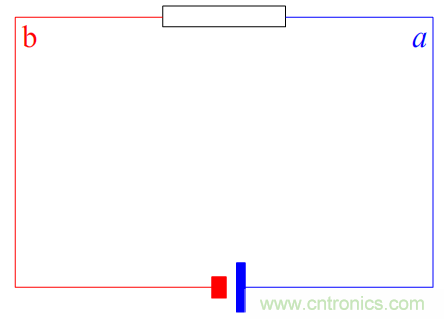

【導讀】假設這個電路的電阻橫截面積小于導線的橫截面積,右端導線為a,左端導線為b。
在a上任取一點,在b上任取一點,兩點間電壓基本不變,可以推測a導線均勻分布著正電荷,b導線均勻分布著負電荷。如下圖,但電流方向和能量傳播方向不一定相同:
凈電荷一般分布在導體邊界而不是內部,他們是怎么運動的呢?假設電子勻速運動也是可以的,不過,參考了尤老師的周期擾動引起單向運動后,做了這樣兩個動畫。用到了兩點假設:
完全不考慮電子的熱運動速度。
原子構成晶格,形成了周期場,電子靠近原子核時受力較大,遠離原子核時受力較小,會不停的加速和減速。但整體運動方向不變。

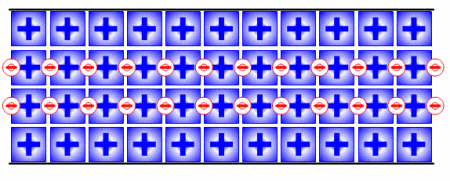

如果正電荷較多,會將電子吸引至導線內部,導致導體表面留下多余的正電荷。下圖在電路圖中大概位于電阻右方的位置。

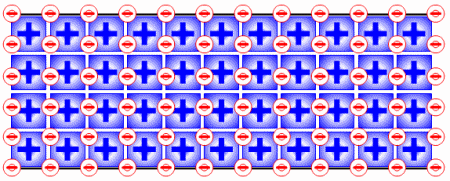

如果負電荷較多,電子相互排斥,多余的負電荷會移至導體表面。下圖在電路圖中大概位于電阻左方的位置。
電流I=nqv,電子較多時(n較大)速度較小(v較小),電子較少時(n較小)速度較大(v較大)。兩個動畫里前者的n是后者的1/3,但v是后者的3倍,所以電流大小是相等的。電阻相當于起了一個將電子擠到導線內部的作用。計算電流本身就用到了速度,就如同我們不能說動量的速度、動能的速度一般,我們也不能說電流的速度,能量的傳播速度倒是可以說。
為什么能用坡印庭矢量?

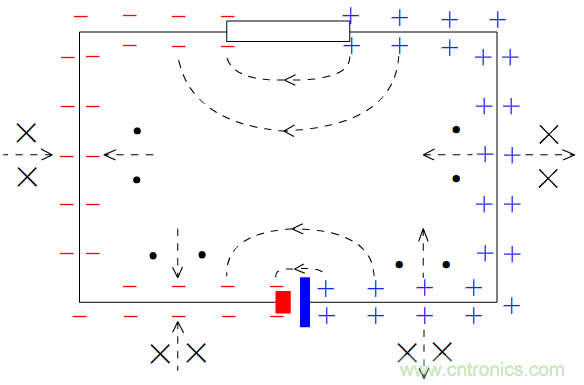

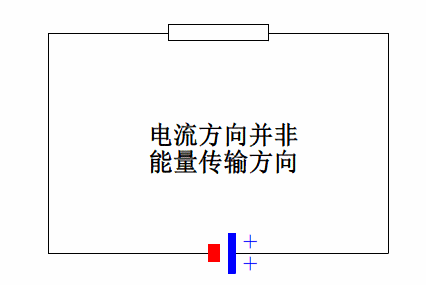

坡印庭矢量是指電磁場(不一定是電磁波)中的能流密度矢量。一般可以用E×B判斷方向。有了電荷分布,就能確定E的方向,有了電流方向,就能確定B的方向,兩者共同決定了E×B的方向。下圖中虛線箭頭為E的方向,·和×為磁場方向,用右手定則可以判斷,電路上的點,E×B的方向都是沿著導線從電源指向電阻的。那么能量的方向就是由電源正負極出發,經過導線,流向電阻。電源附近確實有不走導線的能量向外散發,電阻附近也確實有不走導線的能量吸收,不過應該比較小,不一定能測量出來,教材上的圖并沒有錯。
