那個神奇的555定時器,你知道它的功能有多強大嗎?

發布時間:2019-11-25 責任編輯:wenwei

【導讀】555定時器,從誕生到現在,銷量過百億,電路設計從沒有大改變,可以說是歷史上最成功的芯片。

NE555雙極型時基電路(555的第一代)是1972年美國Signetics公司研制出的。設計原意是用來取代體積大,定時精度差的熱延遲繼電器等機械式延遲器。但該器件投放市場后,人們發現這種其應用遠遠超出原設計的使用范圍,用途之廣幾乎遍及電子應用的各個領域。

1974年,Signetics公司又在同一基片上將兩個雙極型555單元集成在一起,取名為NF556。

1978年,Intelsil研制成功CMOS型時基電路ICM555、1CM556,后來又推出將四個時基電路集成在一個芯片上的四時基電路556。

由于采用CMOS型工藝和高度集成,使時基電路的應用從民用擴展到火箭、導彈、衛星、航天等高科技領域。

于是,全世界各大半導體公司也競相仿制、生產,直到今日。不過,所有雙極型產品型號最后的3位數碼都是555,所有CMOS產品型號最后的4位數碼都是7555。而且,它們的功能和外部引腳排列完全相同。

在四十多年的時間里,全球的電工們,前赴后繼,用555實現了一個又一個應用電路。下面,就為大家展示555都能做什么。

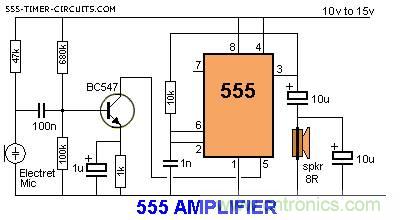

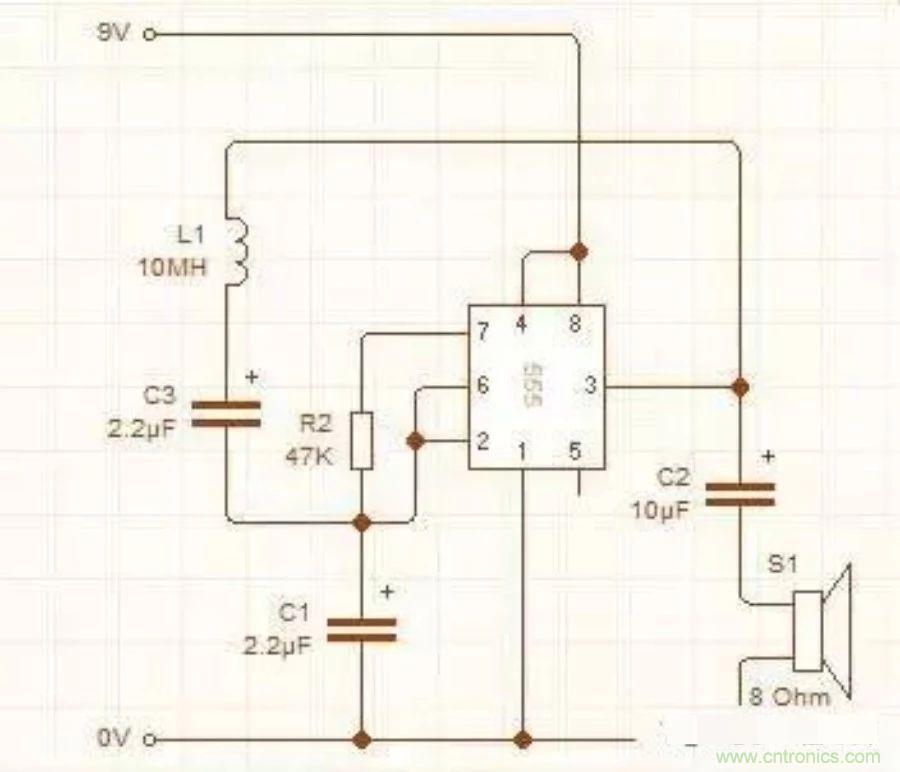

555放大器電路

555可被用做放大器,工作模式非常類似于PWM。

那個神奇的555定時器,你知道它的功能有多強大嗎?

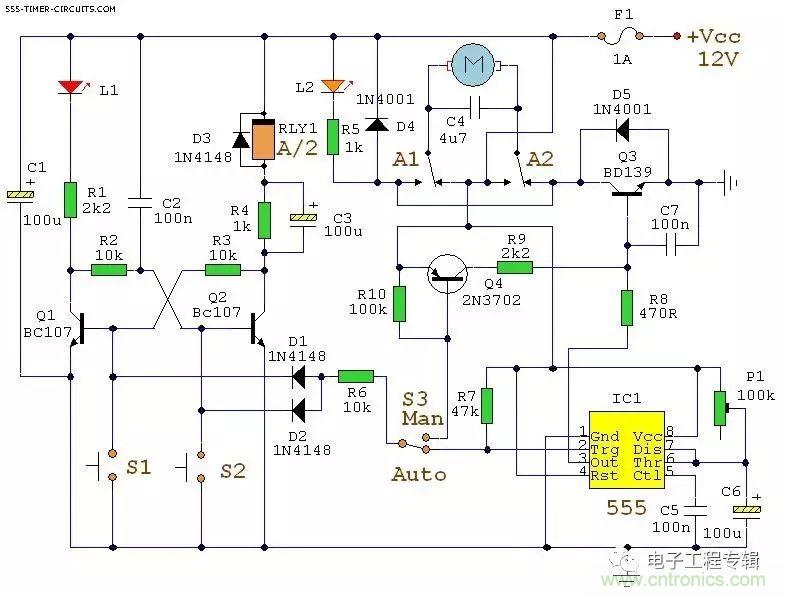

自動窗簾關閉機

那個神奇的555定時器,你知道它的功能有多強大嗎?

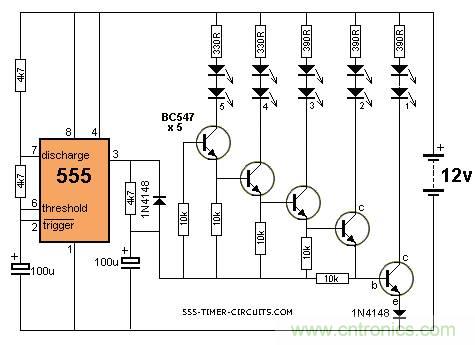

摩托車轉向信號控制

要控制兩邊的轉向信號,需要兩個電路。

那個神奇的555定時器,你知道它的功能有多強大嗎?

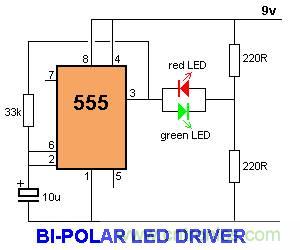

雙極型LED驅動電路

這個電路能驅動交替閃動紅綠色的LED燈。

那個神奇的555定時器,你知道它的功能有多強大嗎?

汽車轉速表

555在電路被配置成單穩態。

那個神奇的555定時器,你知道它的功能有多強大嗎?

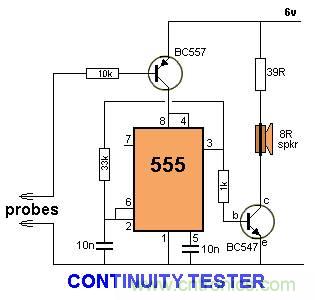

持續性測試儀

這個電路能探測低電阻和高電阻,并控制麥克發聲。

那個神奇的555定時器,你知道它的功能有多強大嗎?

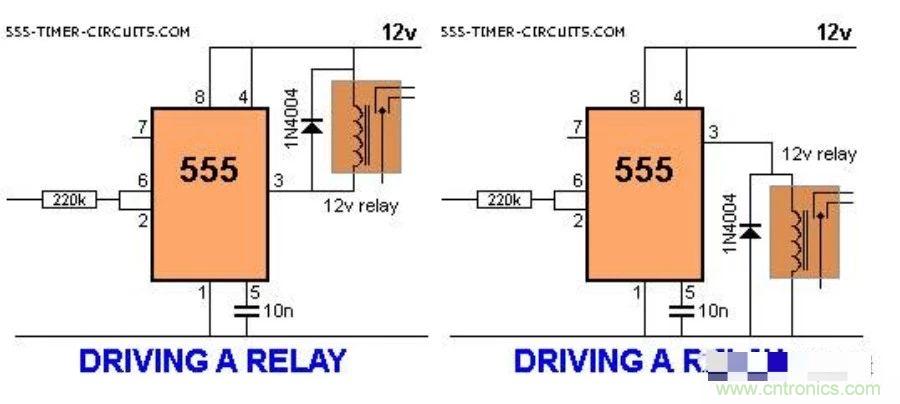

繼電器

當管腳2和6連接起成為輸入,芯片只需1μA來激活輸出。

那個神奇的555定時器,你知道它的功能有多強大嗎?

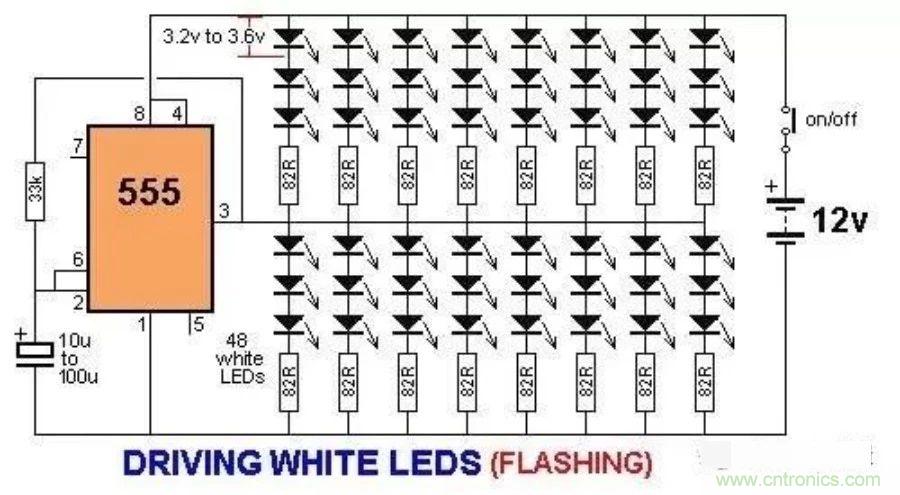

白光LED串驅動

那個神奇的555定時器,你知道它的功能有多強大嗎?

偽裝式報警器

那個神奇的555定時器,你知道它的功能有多強大嗎?

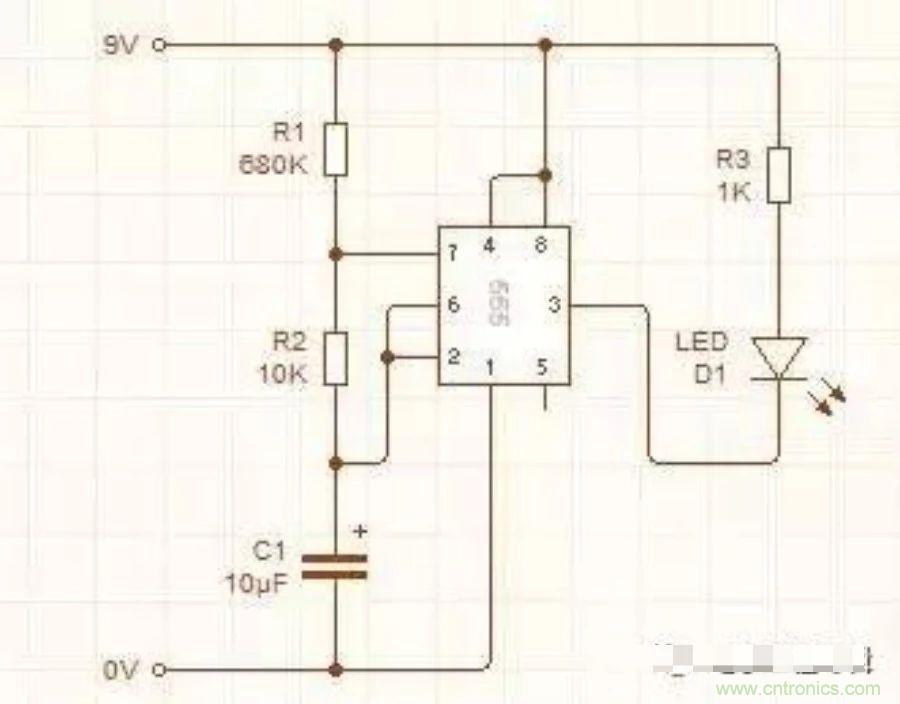

閃光式LED

那個神奇的555定時器,你知道它的功能有多強大嗎?

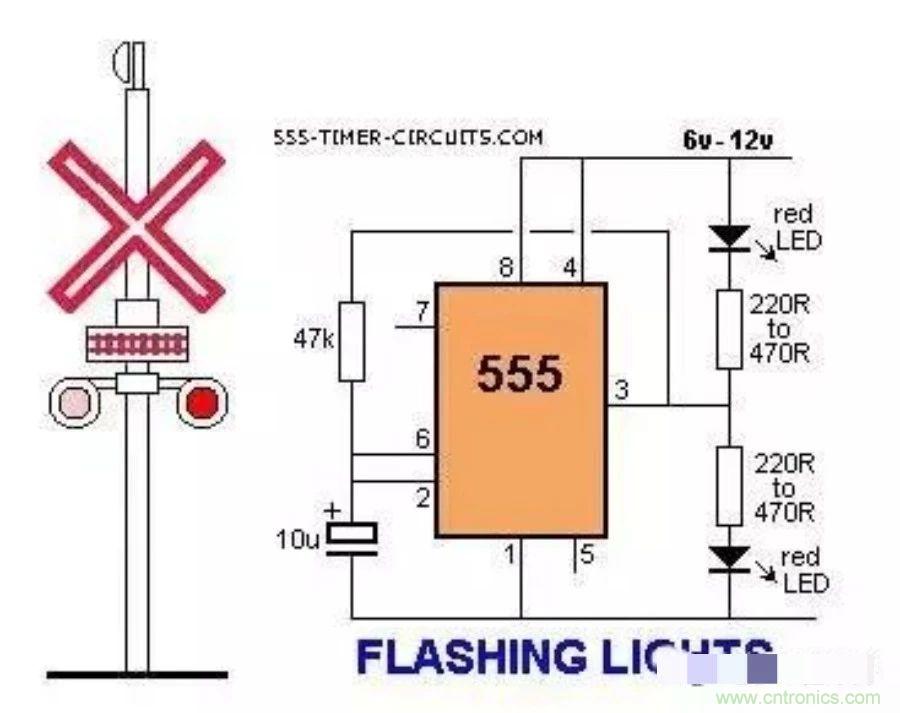

閃光式鐵路信號燈

那個神奇的555定時器,你知道它的功能有多強大嗎?

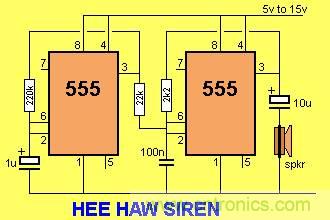

鳴叫式警報器

那個神奇的555定時器,你知道它的功能有多強大嗎?

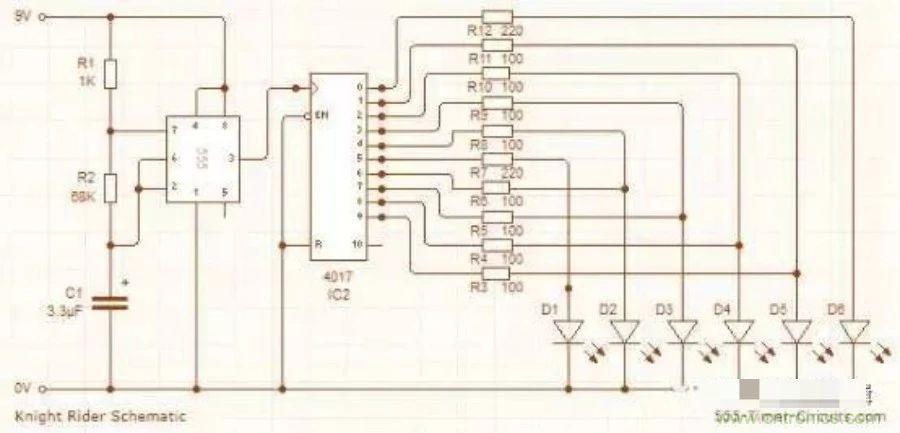

霹靂游俠戰車前燈

通過555和4017控制多路LED交替閃爍。

那個神奇的555定時器,你知道它的功能有多強大嗎?

模擬激光器

這個電路能產生像激光槍的聲音,并以5Hz來閃爍一個白光LED。

那個神奇的555定時器,你知道它的功能有多強大嗎?

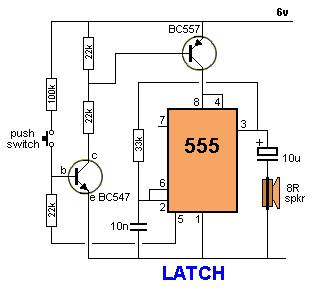

鎖存電路

那個神奇的555定時器,你知道它的功能有多強大嗎?

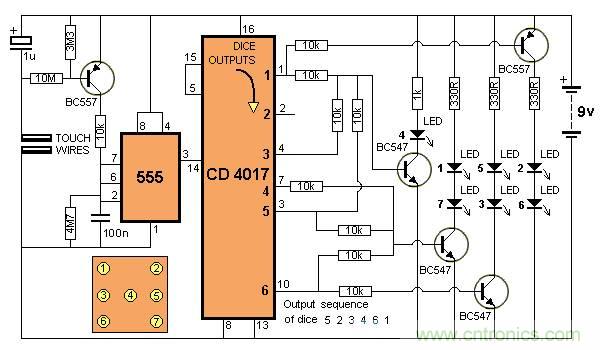

LED骰子

那個神奇的555定時器,你知道它的功能有多強大嗎?

LED調光器

這個電路能調制一個或多個LED的亮度,范圍是5%~95%。

那個神奇的555定時器,你知道它的功能有多強大嗎?

光探測器

那個神奇的555定時器,你知道它的功能有多強大嗎?

機槍(能模擬機槍的聲音)

那個神奇的555定時器,你知道它的功能有多強大嗎?

金屬探測器

這個電路能探測出金屬和磁鐵。

那個神奇的555定時器,你知道它的功能有多強大嗎?

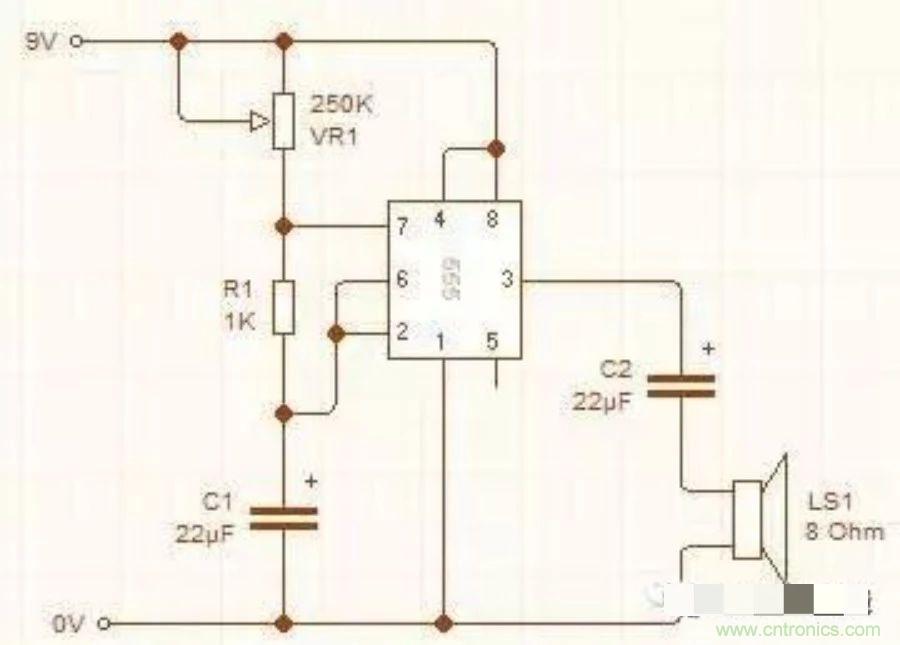

節拍器

那個神奇的555定時器,你知道它的功能有多強大嗎?

音頻驅蚊器

這個電路產生的音調高于人的聽力范圍,但是需要一個響應為15KHz的壓電薄膜。

那個神奇的555定時器,你知道它的功能有多強大嗎?

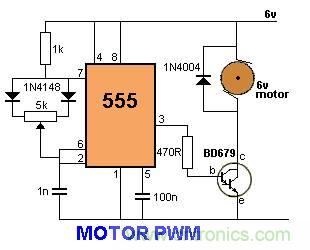

電機PWM控制

電機的轉速由電路控制,范圍是5%~95%。

那個神奇的555定時器,你知道它的功能有多強大嗎?

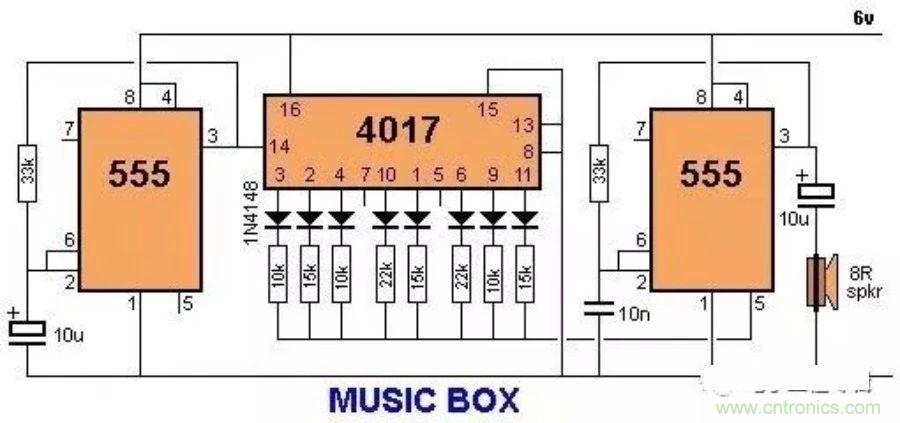

音樂盒子

這個電路能產生10種不同的音調,調節管腳5上的電壓可以控制音量。

那個神奇的555定時器,你知道它的功能有多強大嗎?

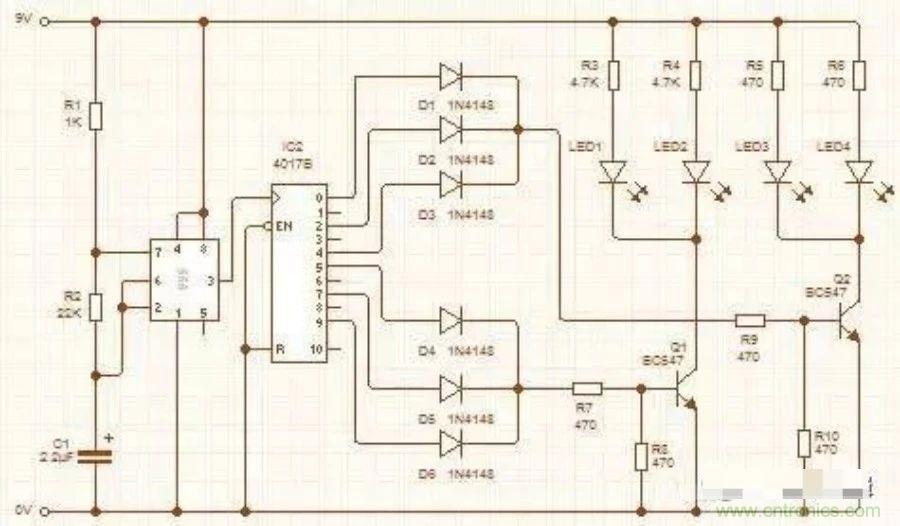

警燈

這個電路讓左邊的LED閃3次,然后是右邊閃三次,接著重復。在這個電路中,555會通過管腳3產生連續的方波。

那個神奇的555定時器,你知道它的功能有多強大嗎?

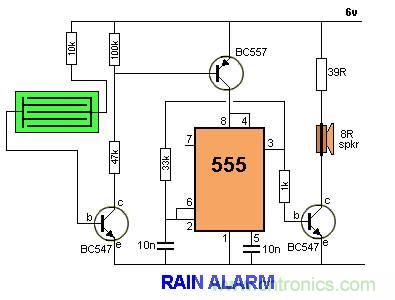

雨水報警電路

在濕度傳感器探測到雨水前,這電路不消耗電流。

那個神奇的555定時器,你知道它的功能有多強大嗎?

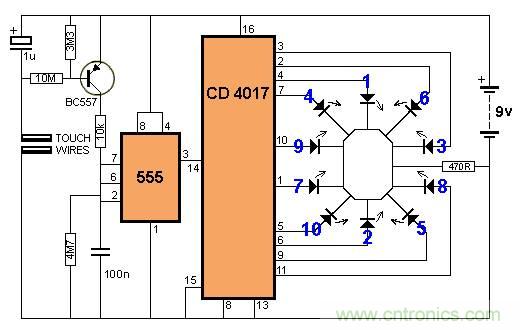

輪盤電路

當手指碰到感應線的時候,電路讓LED依次點亮,產生旋轉的效果。手指移開,旋轉降速,最終停止。

那個神奇的555定時器,你知道它的功能有多強大嗎?

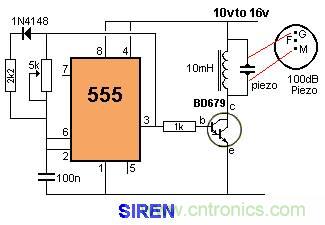

100dB警笛

這是一個非常響的報警器,如果在屋里使用了兩個壓電陶瓷開關,小偷將不會知道聲音是從哪里來的。

那個神奇的555定時器,你知道它的功能有多強大嗎?

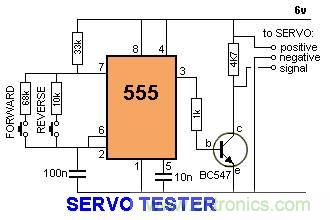

伺服檢測電路

這個電路能控制伺服電機順時針或逆時針轉動。

那個神奇的555定時器,你知道它的功能有多強大嗎?

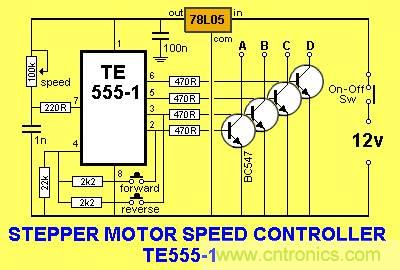

步進電機控制電路

電機轉動的方向取決于前進和倒退兩個開關。

那個神奇的555定時器,你知道它的功能有多強大嗎?

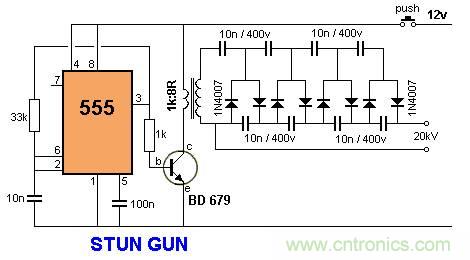

電擊槍電路

這個電路能產生很高的電壓,使用時要非常小心。

那個神奇的555定時器,你知道它的功能有多強大嗎?

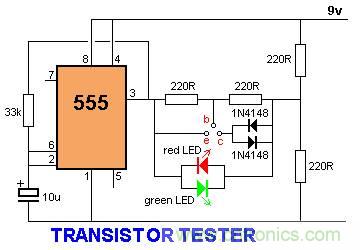

三極管檢測

555工作在2Hz,當電壓是一個方向時,一個LED點亮;三極管開路,所有的LED都將閃爍,三極管短路,所有LED都不亮。

那個神奇的555定時器,你知道它的功能有多強大嗎?
