當濾波器遇到5G,是機遇還是挑戰?

發布時間:2019-11-26 責任編輯:wenwei

【導讀】5G (5th-generation)第五代移動通信技術,是 4G 之后的延伸。從1G到5G,功能是逐漸增加的,5G意味著更高的傳輸速率,消耗更短的時間。根據全球移動通信協會顯示的報告來看,到2025年,中國5G用量是4.54億,位居世界之首,因此中國有著非常大的用戶以及市場需求。隨著政策的推動,各大運營商的部署,5G的網絡建設已全面駛?cè)肟燔嚨?。那在這個風口面前, 射頻 前端的用量肯定會增加,里面所包含的濾波器,又該何去何從,其中目前處于劣勢的國產品牌,是否能實現彎道超車?

濾波器簡介

濾波器,顧名思義,一種選頻裝置,相當于頻率的篩子,用來減少或者消除噪聲和干擾。主要是將有用的信號與噪聲分離,提高信號的抗干擾性及信噪比,得到所需的信號。

濾波器種類

濾波器按照工藝,主要分為SAW(聲表濾波器)濾波器、BAW(體聲波濾波器)濾波器、LTCC(低溫共燒陶瓷濾波器)濾波器。

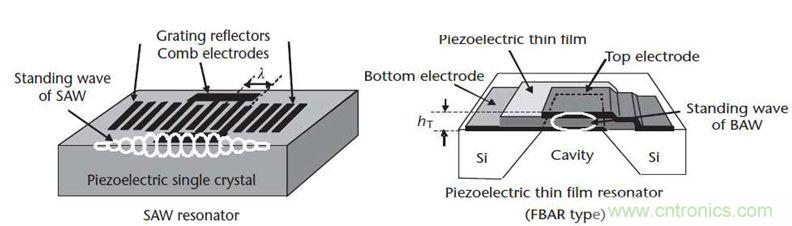

LTCC的顯著優點之一是其一致性好、精度高,成本低,缺點是Q值較??;SAW又分為普通SAW濾波器和TC-SAW(溫補)濾波器。如下圖一為SAW&BAW的結構。SAW濾波器是由壓電材料和兩個基本的IDT金屬電極構成,由圖可看出其不適合大約2.5G 以上頻率、對溫度變化敏感,但是優點是技術相比較而言比較成熟,相對于 BAW價格較低。BAW濾波器又分為SMR和FBAR兩種技術的濾波器;其中FBAR工藝結構如下圖,由上下電極及壓電薄膜構成,通過頻率公式F=V/R可知,BAW工藝的濾波器更適合2GHZ-2.5GHZ以上的頻率,且有體積小,插損小,受溫度影響小等優點,當然相對的缺點就是價格較SAW比較高一些。

總結來說,普通的SAW和TC-SAW,肯定是在2.5G以下比較有優勢,BAW在2.5G以上比較有優勢;綜合成本和各產品的優缺點考慮,肯定未來還是多種工藝并存發展的。

當濾波器遇到5G,是機遇還是挑戰?

知名濾波器公司

在國外知名濾波器企業中,Murata、 TAIYO、TDK等是SAW工藝的;Avago、Qorvo、Rf360等是BAW工藝的;國外公司通過收購和整合來占領市場,比如:Avago先后收購了LSI、Broadcom、Emulex企業,最終更名為Broadcom;是一家設計、研發并向全球客戶廣泛提供各種模擬半導體設備的供應商;TDK于2008年收購EPCOS,獲得后者的SAW/BAW生產技術。Skyworks通過2016年收購其與松下的合資公司,完成對松下濾波器部門的收購,獲得SAW技術;通過收購韓國MEMS Solution獲得TC-SAW和Fbar技術。

而國內公司雖然目前處于弱勢狀況,但是也大力投入研發和生產。比如無錫好達、中電26所、中電55所、北京長峰 等,主要從事SAW濾波器的研發和生產。而更高技術要求的BAW工藝(FBar)國內量產的只有天津諾思、中電26所;其他的像漢天下、RDA都有相關的開發研究,但并無完整的產線。這里重點介紹一下我們國產的驕傲,天津諾思。

諾思(天津)微系統有限公司成立于2011年,公司總注冊資本人民幣3億元。是中國首家FBAR生產企業。公司采用IDM模式,即產品開發+ 產品生產制造+ 產品銷售。核心技術團隊包括國家 “ ”特聘專家,國家 “青年 ”特聘專家等 ,建設了亞洲首座具有完全知識產權的FBAR晶圓廠。公司研發的射頻濾波 芯片 技術打破了國際市場壟斷,填補了國內技術空白,標志我國移動終端產業邁向國際高端的“芯片級”。

5G 對濾波器的需求

射頻前端,包括發射通道和接受通道,由功率放大器、低噪放、開關、雙工器、濾波器、諧振器等組成;其中濾波器扮演著非常重要的角色。

在中國5G頻段劃分上,中國聯通和中國電信獲得了較為國際主流的頻段,中國移動的情況則復雜很多。

移動:獲得2515MHz-2675MHz、4800MHz-4900MHz頻段的5G試驗頻率資源,其中2515-2575MHz、2635-2675MHz和4800-4900MHz頻段為新增頻段,2575-2635MHz頻段為重耕中國移動現有的TD- LTE (4G)頻。

聯通:3500-3600MHz

電信:3400-3500MHz

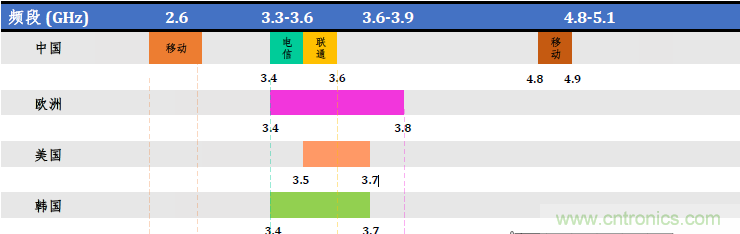

主要如下圖所示:

當濾波器遇到5G,是機遇還是挑戰?

隨著頻段的清晰,各大濾波器廠商也都研發生產了相對應頻段的濾波器。

在應用上,全球設備廠商加快研發進度,5G網絡建設全面進入發展期。隨著5G網絡的分步演進,為了節省成本和空間,5G SOC的和射頻的芯片集成將是趨勢。但是5G技術伴隨著載波聚合來提升頻譜的使用效率,而載波聚合會帶來頻段數量的大幅度增加,對比4G LTE到4G LTE-Advanced pro,到5G頻段,將會是指數倍的增加,每增加一個頻段,至少要增加2個濾波器。

總結

1、5G隨著更高,更多的頻段,會同步射頻元器件的用量增加,尤其是濾波器用量的增加,由于高頻段的原因,會更適合BAW工藝濾波器的增加。在這方面,潤欣科技代理的國產濾波器品牌,諾思,專注于FBAR工藝的濾波器以及雙工器;并且潤欣已在部分客戶的5G 基站 應用上設計支持成功,有了良好的開端。

2、隨著5G更大寬帶的需求,在一定條件下需要使用適合大帶寬的LTCC(低溫共燒陶瓷濾波器)濾波器;潤欣科技在LTCC支持上,有代理CHILISIN品牌的LTCC產品。除此之外,SAW濾波器,潤欣科技也有代理的SAWNICS和 KYOCERA品牌的濾波器解決方案,并且有專門的技術團隊來支持;潤欣科技非常關注濾波器的市場,希望能抓住5G的這個大機遇。

因此,在5G濾波器應用中,SAW濾波器和BAW濾波器都是主流,SAW適合低成本,低速率;BAW適合高速率,高性能要求;LTCC適合更大寬帶的需求。5G的到來,對濾波器是個很大的機遇,由于目前濾波器市場主要份額還是被美系以及日系廠商所占據,因此,這是國產濾波器的一個挑戰,但更是國產濾波器廠商的大機遇。
