為什么不能將乘法器用作調制器或混頻器?

發布時間:2020-01-19 來源:ADI 責任編輯:wenwei

【導讀】調制器(或混頻器)也有兩個輸入,但信號輸入是線性的,而載波輸入包含一個限幅放大器,或利用受它限制的足夠大信號驅動。無論何種情況,載波信號都會變成一個方波,因此其幅度相對不重要——只要足夠大,而且其噪聲或幅度變化不會出現在輸出端。

Q:為什么我不能將乘法器用作調制器或混頻器?它們不是一回事嗎?
A:并非如此,了解它們之間的區別十分重要。

乘法器有兩個模擬輸入,輸出與兩個輸入幅度的乘積成比例(注1)。

為什么不能將乘法器用作調制器或混頻器?

其中,K是維數為1/V的常數。理論上,一個信號可以輸入任一輸入端,輸出不受影響。

調制器(或混頻器)也有兩個輸入,但信號輸入是線性的,而載波輸入包含一個限幅放大器,或利用受它限制的足夠大信號驅動。無論何種情況,載波信號都會變成一個方波,因此其幅度相對不重要——只要足夠大,而且其噪聲或幅度變化不會出現在輸出端。公式變成:

為什么不能將乘法器用作調制器或混頻器?

乘法器用于模擬計算。一個例子是計算電路中的功率。與瞬時電壓和電流成比例的信號施加于乘法器的輸入端,其輸出與瞬時功率成比例。

像調制器一樣,乘法器將信號輸入的幅度編碼到載波輸入的信號,但與調制器不同,載波信號幅度的變化也會出現在其輸出端。在采用調制器的通信應用中,不希望看到這一變化。假設將兩個正弦(注2)波輸入一個乘法器,則其簡化(注3)公式為:

為什么不能將乘法器用作調制器或混頻器?

調制器的簡單描述常常使用上述公式,但載波信號削波為方波意味著它包含奇數諧波。方波的簡化公式為奇數諧波傅里葉級數:

為什么不能將乘法器用作調制器或混頻器?

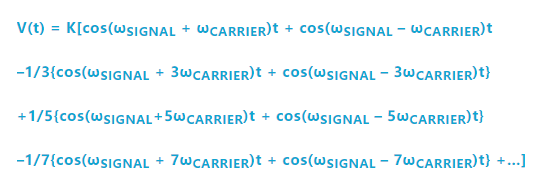

這些奇數諧波也會通過載波調制,因此調制器輸出不僅包含期望的基波產物,而且包含奇數諧波的產物:

為什么不能將乘法器用作調制器或混頻器?

許多應用中,這些諧波產物會被濾除和忽略,但正確的調制器功能描述必須將其包括在內。有時候它們有作用,有時候則與基波產物重疊,導致意想不到的結果。

因此,選擇乘法器、調制器或混頻器之前,應當考慮清楚您的目的是什么,哪一種器件產生的誤差最小。

各位小伙伴,明白了嗎?明白了就在下方留個“印”吧~

注1:輸入和輸出可以是電壓或電流,具體取決于器件。本例使用電壓。
注2:為簡明起見,輸入和輸出幅度被歸一化。
注3:公式使用更容易處理的余弦函數。最終結果相同。
