之前我提了一個關于薄膜電容的問題，如下圖所示，電容一端的條紋代表什么？



這些都是無極性電容，所以這個條紋不是極性標記。一位讀者得回答正確，它代表電容卷繞時，卷繞在外層的那一極。我發現現在很少有工程師知道電容一端的條紋代表什么，也不知道條紋端和不帶條紋端互換帶來的不同效果。即使你從來不使用這類電容，了解這些內容也會讓你設計的PCB有所不同。這次讓我們討論一下這個話題。

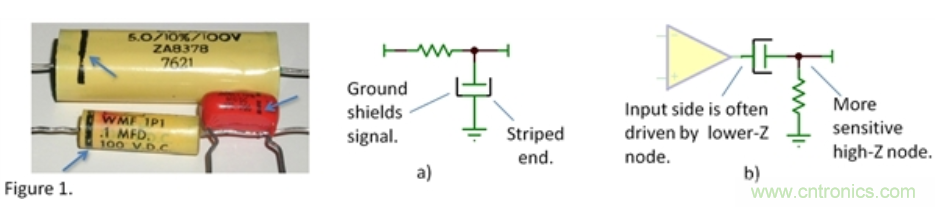

薄膜電容外層的導體屏蔽了內層的導體。在一個簡單的低通R-C電路中，如圖1a所示，電容帶條紋的一側接地，從而屏蔽了電磁耦合和電磁干擾。





對于高通R-C電路，如圖1b所示，電容兩端都沒接地。但總體上看，前端驅動呈低阻抗特性，這將不容易受到感應噪聲的影響。因此，應該將帶有條紋的一端連接至低阻抗側。

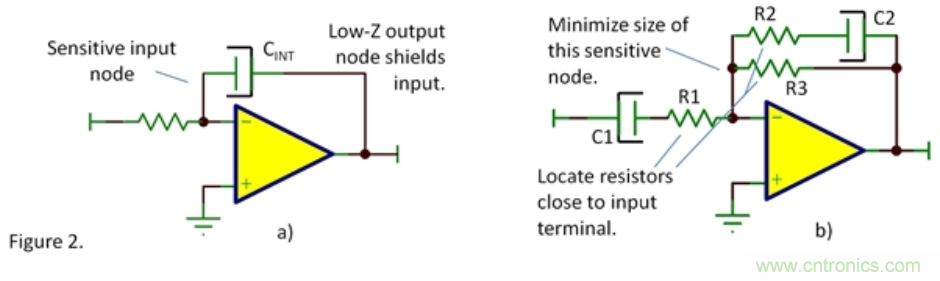

現在來看看積分電路。如圖2a所示，積分電路的積分電容由低阻抗的運放驅動，這種連接不容易受到外部干擾的影響。在這個電路中，反向輸入端顯然是敏感節點，因此帶條紋的一端應該連接到運放的輸出側。





圖2b所示電路的布局需要考慮更多的內容。C1 和 R1的連接順序不同則結果也不同。R2和C2也是這樣。理論上，不同順序的連接不會有什么不同，在SPICE仿真的結果也一樣，但小體積的R1 和 R2可以靠近反向輸入引腳放置。這樣可以減少產生天線效應的區域和敏感區的寄生電容（這個寄生電容會影響到系統穩定）。大體積的薄膜電容C2跨接在運放輸出端和反向輸入端之間，帶條紋的一端接在運放輸出端。



首先，布局需要考慮的是那些對干擾敏感的模擬電路，其中有些干擾源是潛在的。其次，精心的布局和調整器件的端口可能會提高電路的性能。這里調整器件的端口并不僅僅是對調電容帶條紋端口和不帶條紋端口的問題。在你的系統中還可能有其它大體積的器件會吸收噪聲和輻射噪聲。當你意識到這點后，你就能有指導性的調整并改進你的PCB布局。



帶條紋的電容是個提示，它提示我們還有許多關于電路板接地、信號回路、器件選型和布局的知識需要去了解。
