【導讀】在進行電源設計時，經常會產生保護問題。您需要多大程度的保護？如何實施保護？如果您仍使用熔絲進行保護，請查看我同事的博客更新您的熔絲。如果您使用帶外部FET的熱插拔控制器進行保護，請繼續閱讀，了解如何利用電子熔絲節省空間。
使用熱插拔控制器的優勢
電子熔絲與熱插拔控制器之間的主要區別是熱插拔是一種能夠驅動外部FET的控制器（如圖1所示）。FET通過熱插拔控制器中的控制邏輯進行開啟和關閉，以調節負載處的電源供應。當感應電阻檢測到過電壓或過電流時，關閉FET可以減輕發生這類故障（圖1RSENSE中的）的情況。某些控制器還會通過故障(FLT)針腳向微型控制器報告故障。

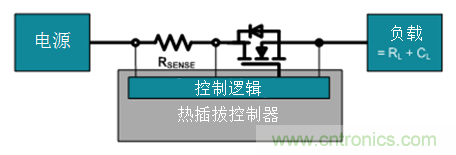

圖1：典型熱插拔控制器方塊圖
由于熱插拔具有外部FET，所以您可以控制任何用于您系統中的FET。替換外部FET和“調整”各種設計具有以下三種優勢：
● 可根據每個項目進行修改的靈活RDSON。
● 電流限制無上限，因此您始終可增加一個較大的FET來提高最大電流。
● 可以在多個項目中使用同一個控制器（必要時可以插拔外部FET）。
集成電子熔絲的優勢
另一方面，電子熔絲的集成性比熱插拔控制器的集成性更高，可以節省寶貴的電路板空間。如圖2中所示，電子熔絲能夠與感應元件(RSENSE)和外部FET集成。

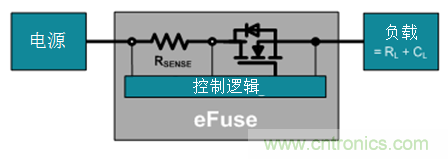

圖2：典型電子熔絲方塊圖
電子熔絲所需的大部分組件為電阻和電容器，通過這些組件您可以自定義電流極限和軟啟動/轉換速率。圖3顯示了建議布置TPS25926（R1、R2和CdVdT為可選項）的位置。

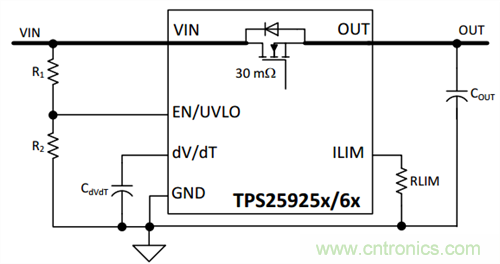

圖3：TPS25926電子熔絲應用示意圖
UL認可的電子熔絲幫助獲得UL認證
電子熔絲帶來的另一個明顯優勢是UL認可。對于需要UL認證的產品，使用UL認可的電子熔絲（通過UL2367認可）有助于推進系統級的UL認證。工業系統設計師還可利用電子熔絲創建低功耗電路（符合UL 60730 (IEC 60335-1)）。
許多電子熔絲也通過UL 60950認可，即當電流極限電阻短路或與電子熔絲斷開連接時，它仍能夠運轉。電子熔絲中編程的“默認”低電流極限能夠確保實現熔絲的安全故障。
