傳統的LED驅動器比電壓穩壓器更加適合于LED應用，這是因?yàn)樗鼈兛蓪?shí)現更高的打開和關閉速率，這將需要極小的軟啟動時間，并且在使用降壓拓?fù)涞钠骷惺褂煤苌?，或根本不使用輸出電容器。更高的打開和關閉速率，在人眼無法察覺打開和關閉操作的情況下，動態地減少流經LED的電流。然而，為了使LED閃爍，用戶將必須以相對較低的頻率接通電源和斷開電源，從而需要使用一個軟啟動時間相對較長的穩壓器。



諸如LMR14006的電壓穩壓器以峰值電流模式運行。由于汽車設計具有嚴格的電磁干擾 (EMI) 要求，頻率固定的DC/DC穩壓器可以更輕松地實現EMI遷移。LMR14006具有一個2.1MHz開關頻率選項，這使得組件尺寸更小，還有助于將開關噪聲保持在AM波段以外。LMR14006還有一個極低的物料清單 (BOM) 數量，這也簡化它的設計。



LMR14006有一個SHDN引腳。當這個引腳被下拉為低電平時，禁用器件，當上拉到2.1V以上時，啟用器件。要使LED閃爍，你只需將一個所需閥值的脈沖波形輸入到SHDN引腳。你還可以通過VIN引腳來實現同樣的效果。不過，由于VIN引腳是穩壓器的電源輸入，切換VIN引腳意味著到IC的輸入電流也被打開和關閉。由于閃爍器外形尺寸的限制，這在電路板布局布線不是最佳時會產生一些問題，比如說輸入上較大的電壓尖峰。在輸入上保持較大的尖峰會對IC造成損壞，并且會影響器件常規運行的穩定性；抑制這些尖峰也許需要額外的電路。與此同時，SHDN引腳上不會出現大電流，而這個引腳的開/關切換也不會導致與電壓尖峰相關的任何問題。圖1顯示的是一個LED閃爍器應用中的LMR14006。

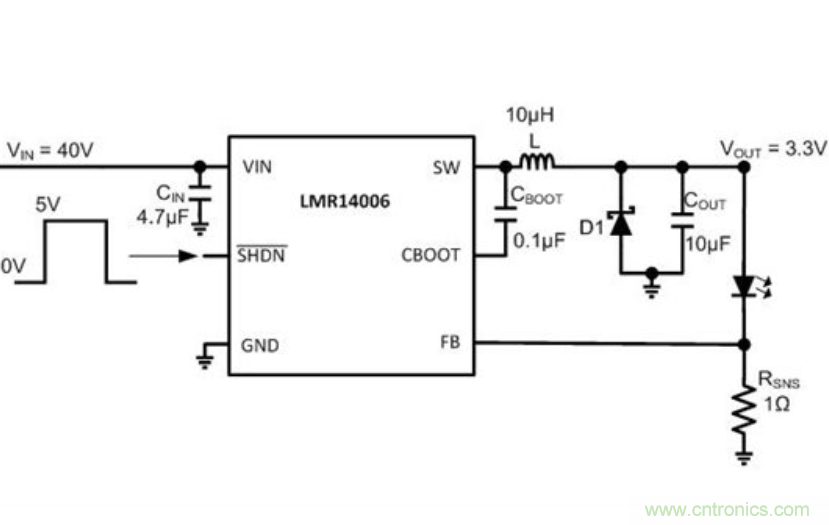

圖1：作為LED閃爍器的LMR14006。



LMR14006的RSNS電阻器和反饋基準電壓控制流經LED的電流。LMR14006的基準電壓為765mV，遠遠低于傳統的電壓穩壓器的基準電壓。方程式1表示的是感測電阻器內的功率耗散：



   (1)



因此，較低的基準電壓將使感測電阻器中的功率耗散更低，而最終獲得更高的效率。



因此，對于簡單的LED閃爍器應用來說，低引腳、低BOM數量的SIMPLE SWITCHER降壓穩壓器更加有利。LMR14006和LMR16006等器件體積小、效率高，并且組件數量低。如果你需要一款符合AEC-Q100要求的器件，那么LMR16006Y-Q1是與LMR14006引腳和占板面積兼容的替代器件。



其它資源



●     在你的下一個設計中考慮使用TI的SIMPLE SWITCHER® LMR14006和 LMR16006

●     獲得更多與TI的全部SIMPLE SWITCHER降壓穩壓器相關的信息。

●     查看TI的全部汽車用產品。

●     在WEBENCH® 汽車電源設計工具中開始一個設計。
