工業4.0 – 機器人和新興48V

發布時間:2021-07-13 來源:Ali Husain 責任編輯:wenwei

【導讀】工業機器人是“工業4.0”的重要元素。據《機器人商業評論》,國際機器人聯盟稱2018年服務機器人行業銷售額增長了32%,達到92億美元。該行業包括專業和家用機器人,例如自動導引車(AGV)、維護機器人和機器人家電(真空吸塵器、草坪設備等)。

工業、汽車和電氣/電子行業占總部署的一半以上,金屬和機械、塑料、化工和食品飲料也占很大比例。亞洲仍然是全球最大的工業機器人市場,但在消費方面,北美占全球消費機器人市場的40%,據估計,從2018年至2020年,復合年增長率(CAGR)為16%。

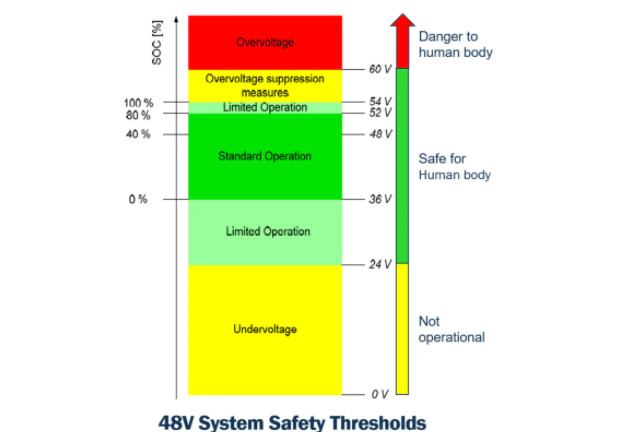

由于48V電源總線已普遍用于各種應用中,因其是通用的最高安全電壓。工程師可減少系統保護,從而減少重量、成本和損耗。在機器人應用中,由48V供電的電機通常也更小,這支持更小、更輕的接合,從而提高機器能效、靈巧性和可靠性,同時減少重量和成本。這創造了更多使用機器人的潛在機會,以提高所有行業的流程自動化。

工業4.0 – 機器人和新興48V

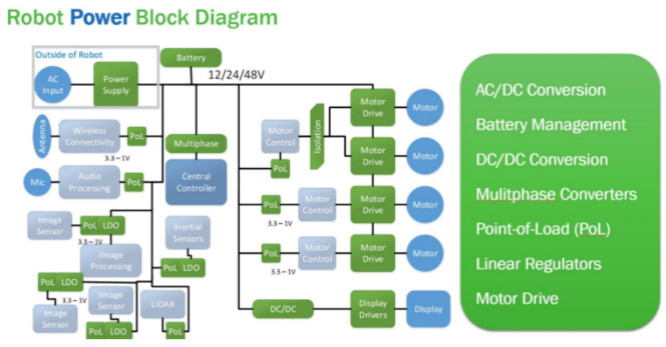

機器人設計含許多功能元素,包括聯接、圖像感知、電源轉換和電機控制,具體取決于應用。還有許多不同的電源子系統,例如AC - DC轉換、DC - DC轉換、電池管理、多相轉換器、負載點(PoL)轉換、線性調節和電機驅動器。

工業4.0 – 機器人和新興48V

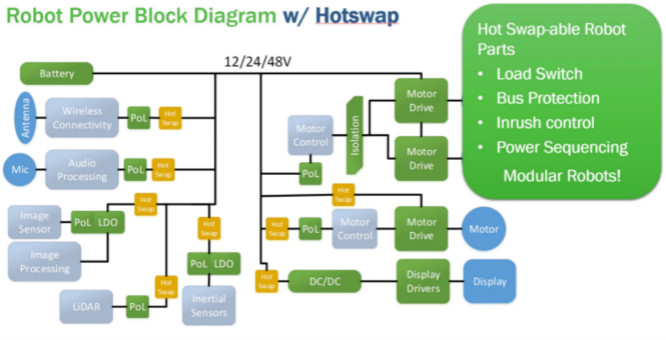

許多現代機器人應用都使用48 V總線在系統周圍傳輸電源,是典型的12 V總線損耗的1/16,或支持使用更細更輕的電纜。在固定機器人安裝中,48V將由市電電源產生,將采用功率因數校正(PFC)前端。

通常,感知、成像和計算功能需要降5V電壓至亞伏級。非隔離型PoL轉換器發揮重要作用,把較高的48V電源軌轉換為IC所需電壓。在某些情況下,中間總線電壓(通常為12V)是用松散調節的中間總線轉換器(IBC)生成,而PoL會將12V轉換為IC的電源電壓。單級轉換越趨流行,且現在有許多PoL轉換器可直接從48V電源軌轉換為IC電源電壓。

工業4.0 – 機器人和新興48V

機器人應用的電源架構必須高效可靠,并提供高功率密度水平,使機器人可以足夠小巧快速,以很好地執行其功能。選擇合適的半導體是構成機器人內各種電源功能的關鍵。

安森美半導體是這樣的公司典范,擁有專知并投資以提供廣泛的器件和電源產品,使設計人員能夠?yàn)闄C(jī)器人應用設計高性能電源方案。我們提供領先行業的產品,以推動機器人的最新技術趨勢。作為全球第二大MOSFET供應商,我們?cè)谥袎菏袌?chǎng)上居于領先地位,提供30 V至150 V的最低導通電阻RDS(on)。我們廣泛的產品范圍包括 “超級結”(SJ)MOSFET,多個不同版本針對不同開關類型和應用進行了優化。 “ FAST”器件在硬開關拓?fù)浣Y(jié)構中提供高能效,而“ Easy Drive”器件確保低EMI和降低電壓尖峰,硬開關和軟開關應用都適用。

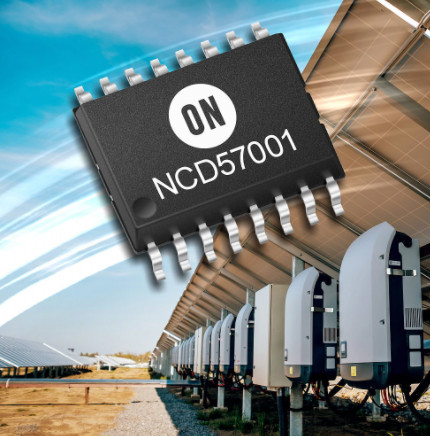

我們還提供各種高壓門極驅動器,使微控制器或其他邏輯電路能直接控制MOSFET。根據電路結構,簡單的 隔離驅動器如NCD570x系列可能是適合的。

工業4.0 – 機器人和新興48V

高度集成的方案如智能功率模塊(IPM)帶來許多好處。通常,它們集成多個IGBT或MOSFET用于三相電機驅動。這些模塊比分立方案提供更好的熱性能,因?yàn)樗衅骷假N裝在同一基板上。它們還能夠處理更高的電流水平,同時降低電磁干擾(EMI),而且比分立方案更小更輕。

除這些方案外,安森美半導體還提供全面的產品陣容用于機器人電源應用,包括電子熔絲(eFuse)、PFC IC、整流器、電流檢測器和提供輔助電源軌的開關器件。電流檢測運算放大器采用我們的零漂移技術,提供一種具成本優勢的方案,在不斷升高的環境溫度下保持精確讀數的反饋。高電源抑制比(PSRR) 低壓降穩壓器(LDO)系列可濾除電源中的噪聲,以保持信號完整性,從而確保好的電機功能。此外,EEPROM可靠性和強固性極高,非常適合工業應用。


免責聲明:本文為轉載文章,轉載此文目的在于傳遞更多信息,版權歸原作者所有。本文所用視頻、圖片、文字如涉及作品版權問題,請聯系小編進行處理。
