非隔離型柵極驅動器與功率元器件

發布時間:2021-08-05 責任編輯:wenwei

【導讀】ROHM不僅提供電機驅動器IC,還提供適用于電機驅動的非隔離型柵極驅動器,以及分立功率器件IGBT和功率MOSFET。我們將先介紹羅姆非隔離型柵極驅動器,再介紹ROHM超級結MOSFET PrestoMOSTM。

采用了無閂鎖效應SOI工藝的高可靠性非隔離型柵極驅動器

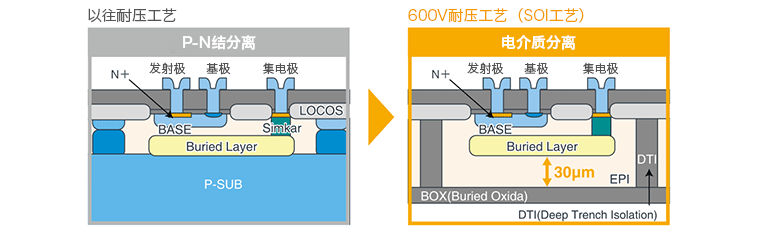

ROHM的非隔離型柵極驅動器是使用了自舉方式的高邊/低邊柵極驅動器。通過采用無閂鎖效應SOI工藝,實現了高可靠性。產生閂鎖效應時,會流過大電流,可能會導致IC或功率元器件損壞??梢酝ㄟ^元件布局和制造工藝來改善抗閂鎖性能,而ROHM的SOI(Silicon On Insulator)工藝通過SOI基板的完全介電分離法提高了耐壓性能,并且可以從結構上避免閂鎖效應。

非隔離型柵極驅動器與功率元器件

反向恢復時間更短的超級結MOSFET:PrestoMOSTM

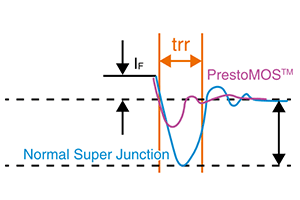

PrestoMOSTM是一種超級結MOSFET,以往的超級結MOSFET的問題在于內部寄生二極管的反向恢復時間trr特性,而PrestoMOSTM系列產品不僅具有更短的反向恢復時間trr,而且損耗更低。

非隔離型柵極驅動器與功率元器件

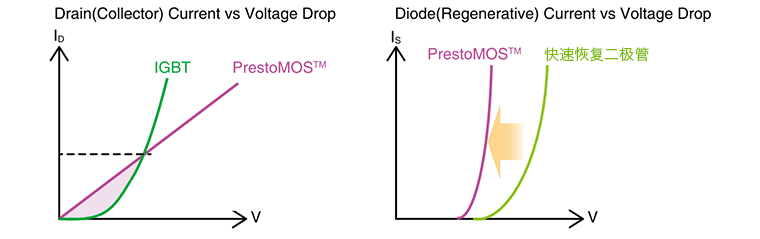

與IGBT相比,PrestoMOSTM在中低功率范圍內的損耗電壓很小,因而可以減少損耗(參見左下圖)。另外,在電機驅動電路等電路中,還可以使用高速內部寄生二極管,而無需使用外置快速恢復二極管(FRD)來減少由普通MOSFET和IGBT的再生電流引起的換流損耗。與FRD相比,PrestoMOSTM的寄生二極管的VF更低,因此損耗也更低。

非隔離型柵極驅動器與功率元器件
非隔離型柵極驅動器與功率元器件
