交流充電樁適合在家中或工作場所為電動汽車充電，因?yàn)槟壳败囕d充電器的額定功率通常達到11千瓦，充滿電需要8~10小時。然而，對于假期等長途旅行，消費者希望在休息期間充電更快。
直流電動汽車充電樁具有交流轉直流、隔離直流轉直流的特點，比交流充電樁具有更高的額定功率。使用分立器件的直流電動汽車充電子單元的額定功率目前為 11 kW-22 kW，但在不久的將來將增加到 30 至 50 kW 范圍。
多個直流電動汽車充電子單元并聯可以將直流充電樁的額定功率從 120 kW 提高到 360 kW。使用這種直流充電樁，消費者可以在不到半小時的時間內將電池充電至80%的電量。由于快速充電的優勢和電動汽車的快速發展，直流電動汽車充電器市場近年來經歷了非凡的增長。
與此同時，該市場正在面臨可靠性、效率和功率密度方面的技術挑戰。下一代功率半導體SiC器件將有利于應對這些挑戰和發展目標。在本文中，我們介紹了用于直流電動汽車充電器應用的 PFC 的 SiC 器件。
英飛凌的 SiC
近年來，寬帶隙材料和器件得到了迅速發展。SiC 器件開關損耗低，使客戶能夠提高開關頻率。因此，SiC產品廣泛應用于直流電動汽車充電器、太陽能逆變器、不間斷電源（UPS）和開關模式電源（SMPS）應用。
英飛凌在碳化硅方面擁有 20 多年的現場經驗，采用如圖 1 所示的溝槽結構，可在不破壞導通狀態和截止?fàn)顟B(tài)條件下的柵極氧化物的情況下提高性能。為了證明溝槽結構的柵極氧化物可靠性，英飛凌對柵極氧化物進行了可靠性評估，結果如圖 2 所示。
除了上述優點外，英飛凌 CoolSiC? MOSFET 還具有更高的閾值電壓、短路能力和寬范圍的可控 dV/dt。英飛凌在SiC MOSFET 長期運行的柵極閾值電壓 (V GS(th) )漂移領域擁有知識。它提供了設計指南，以限制導通電阻 (R DS(on) ) 的相關增加，因?yàn)樗鼘?yīng)用中的用戶產生主要影響。這些優點使得英飛凌 CoolSiC MOSFET 易于使用 [1][2][3][4][5][6]。

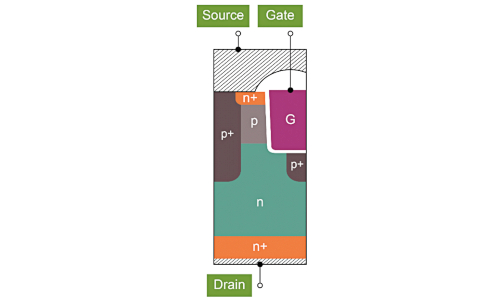

圖 1. 英飛凌 CoolSiC MOSFET 單元結構示意圖。圖片由 Bodo’s Power Systems提供
圖 2.V GS過應力測試。圖片由 Bodo’s Power Systems提供
適用于直流電動汽車充電器應用的 PFC
單向直流電動汽車充電器通常采用Vienna PFC拓?fù)浜蛶в蠰LC諧振轉換器和全橋整流器拓?fù)涞腄C-DC部分，如圖3所示。
還有另一種常見的DC-DC拓?fù)浣Y(jié)構，即相移全橋（PSFB），其具有不同的拓?fù)浣Y(jié)構和控制方法。DC EV充電器中的PFC部分可以使用英飛凌產品，例如D1~D6采用1200 V Si或SiC二極管，SW1~SW6采用CoolMOS? MOSFET和TRENCHSTOP? IGBT5。LLC DC-DC原邊可采用CFD系列CoolMOS MOSFET，副邊可采用650V Rapid Si二極管或650V Infineon CoolSiC二極管。由于輸出直流電壓范圍較寬，通常為200~1000 VDC，因此采用繼電器串聯或并聯全橋整流器。
在本文中，我們重點關注直流電動汽車充電器應用的 PFC。Vienna PFC 拓?fù)鋸V泛應用于單向直流電動汽車充電器應用，如圖 4 所示。
由于SiC二極管的反向恢復電流比Si二極管低，因此當SW1~SW6導通時，此類電流將流過SW1~SW6。因此，如果反向恢復電流較小，則可以降低SW1~SW6的導通開關損耗。因此，1200 V SiC 二極管廣泛應用于單向直流電動汽車充電器應用，以實現更低的功率損耗和更高的效率。較低的功率損耗意味著功率器件的結溫較低，這可以提高可靠性或增加功率密度。

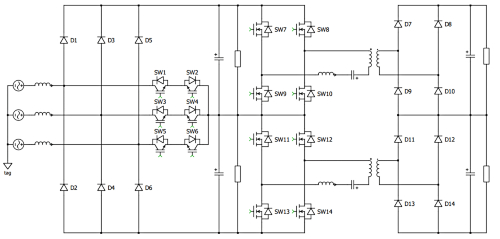

圖 3. 直流電動汽車充電器拓?fù)?。圖片由 Bodo’s Power Systems提供
圖 4. 維也納 PFC 拓?fù)洹D片由 Bodo’s Power Systems提供
三相全橋拓?fù)?(B6) 也廣泛用于直流電動汽車充電器應用，如圖 5 所示。
我們知道，這種B6拓?fù)湟部梢杂米髂孀兤?，因此可以用于雙向應用。如果圖3中的PFC二極管和整流二極管（D1~D14）改為開關器件，則拓?fù)渥優橹行渣c(diǎn)鉗位2（NPC2，如圖6）和雙向DC-DC（CLLC，或雙有源橋）拓?fù)?，這是一種雙向充電器拓?fù)洌鐖D7所示。
直流電動汽車充電器中的雙向功能通常是指當電池充電狀態較高時，或在某些條件下，例如停電或戶外時，將電動汽車中的電池放電到電網、用電設備或其他電動汽車野營。向電網放電也稱為車輛到電網（V2G）技術，其優點包括降低電動汽車總擁有成本和優化電網穩定性等。這種技術肯定會在未來的充電器中得到應用，而雙向充電器應該會成為直流電動汽車充電器的趨勢。
如圖8所示，使用1200V CoolSiC MOSFET替代DC-DC中的600V/650V CoolMOS，并使用B6替代圖9所示的NPC2，可以減少系統中功率器件的數量，并使其更容易控制。這些優勢還有助于雙向直流電動汽車充電系統實現更高的效率、更高的功率密度和更低的單位重量。

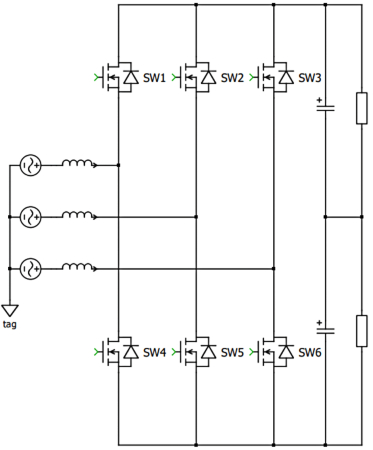

圖 5. 三相全橋拓?fù)?(B6)。圖片由 Bodo’s Power Systems提供

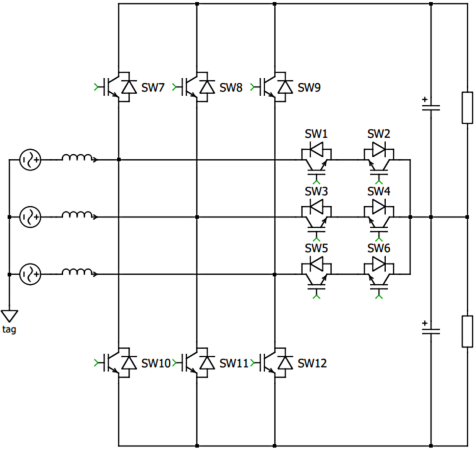

圖 6. 三相全橋拓?fù)?(B6)。圖片由 Bodo’s Power Systems提供

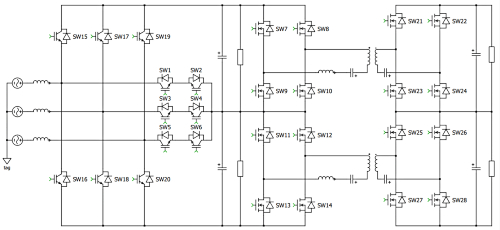

圖 7. 雙向直流電動汽車充電器拓?fù)?A。圖片由 Bodo’s Power Systems提供

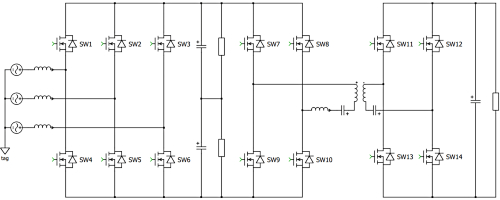

圖 8. 雙向直流電動汽車充電器拓?fù)?B。圖片由 Bodo’s Power Systems提供

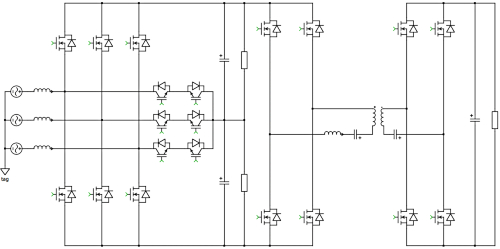

圖 9. 雙向直流電動汽車充電器拓?fù)?C . 圖片由 Bodo’s Power Systems提供
具有不同器件和拓?fù)涞?15 kW PFC 簡介

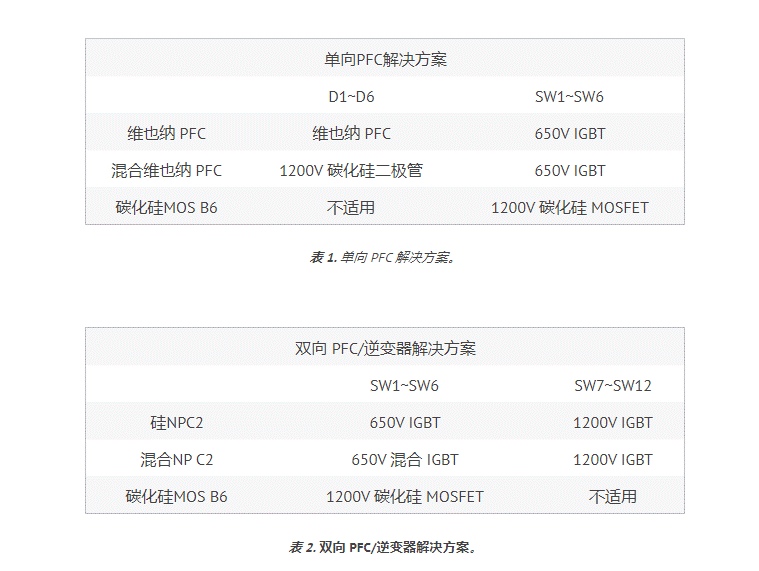

單向和雙向直流電動汽車充電器應用有多種不同的解決方案。該研究重點關注 PFC 部件，以便比較效率和成本，并為單向和雙向應用提出建議。表 1 和表 2 顯示了用于單向和雙向 PFC 的三種 15 kW 三相 PFC 解決方案。同時使用 Si 器件和 SiC 器件的解決方案稱為混合解決方案。
在表 1 和表 2 所示條件下進行仿真后，得到的功率損耗與開關頻率的關系曲線如圖 10 和圖 11 所示。從圖 10 中單向 PFC 解決方案的曲線來看，1200 V 的 Vienna PFC 混合解決方案CoolSiC二極管的功率損耗與CoolSiC MOSFET B6解決方案幾乎相同，并且比B6解決方案具有更好的性價比。
從圖 11 雙向 PFC 解決方案的曲線來看，Si NPC2 解決方案的功耗，混合 NPC2 的功耗低于 Si NPC2 解決方案，而采用 CoolSiC MOSFET 解決方案的 B6 功耗，且開關頻率。由于開關頻率高，我們還可以使用低電感、小散熱器和小 PCB 尺寸，這有助于降低系統成本。

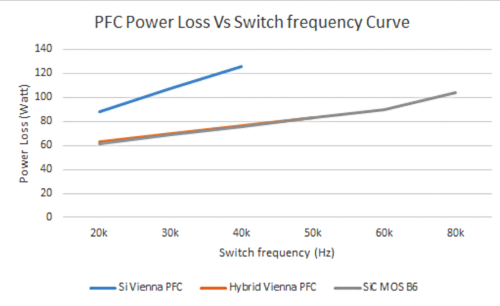

圖 10. 單向 PFC 功率損耗曲線。圖片由 Bodo’s Power Systems提供

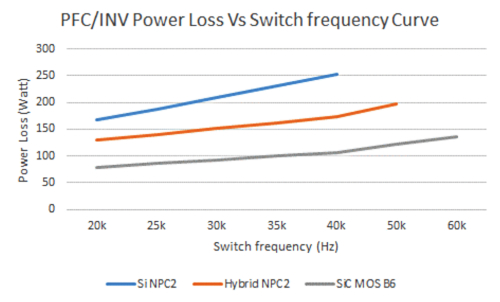

圖 11. 雙向 PFC/INV 功率損耗曲線。圖片由 Bodo’s Power Systems提供
結論
在本文中，我們介紹了單向和雙向直流電動汽車充電器拓?fù)?，特別是 PFC 部件和 SiC 器件，包括混合 Vienna PFC 和 B6 拓?fù)渲惺褂玫?1200 V SiC 二極管和 MOSFET。從功率損耗和開關頻率曲線來看，我們建議在單向直流電動汽車充電器 PFC 部件的混合 Vienna PFC 中使用 1200 V SiC 二極管，從而實現效率和性價比。在 B6 拓?fù)渲惺褂镁哂?1200 V SiC MOSFET 的雙向直流 EV 充電器 PFC 部件可實現效率和性能，并為整個系統帶來成本效益。
