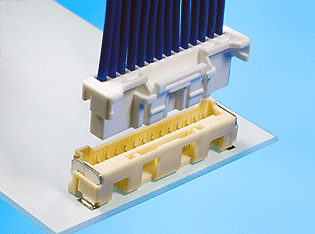

CLIK-Mate:Molex 2.00mm SMT連接器系列

發布時間:2008-04-30

產品特性:CLIK-Mate:Molex 2.00mm SMT連接器

  • 額定電流為3.0安培
  • 包括雙主動式內鎖和寬大單鎖的多個產品版本
  • U形端子可防止不正確插入
  • 指按鎖銷易于插拔

應用范圍:

  • 包括平板顯示器
  • 游戲設備
  • 車載系統

Molex推出新系列的2.00mm (.079”)間距SMT線到板連接器,設計用于需要牢固的電氣接觸的應用。CLIK-Mate連接器采用可以聽到卡接聲的主動式鎖定機構,因此操作人員能夠確定是否已經完全插接。該連接器額定電流為3.0安培,可以在各種最終用戶產品中用于信號和電源連接,包括平板顯示器、游戲設備和車載系統。

單排CLIK-Mate 2.00mm連接器包括雙主動式內鎖的8至14路版本,以及寬大單鎖的4路和6路版本。其內鎖設計防止線纜在鎖銷中纏結,而在外鎖型產品中有時會出現這種情況而導致鎖銷損壞或斷裂。

"Molex開發的內鎖式連接器有助于防止操作人員失誤而導致的不完全接觸和系統故障,”Molex公司產品經理Goji Tanabe表示。“CLIK-Mate連接器的卡鎖朝向外殼端部布置,可以防止連接器的移動。內鎖式連接器還提供較低的插入力和較高的插接保持力。"

為了防止不正確的插入,CLIK-Mate連接器具有僅能以一種方向插入外殼中的獨特的U形端子。該系統采用雙觸點調音叉式端子,可提供牢固的電氣接觸,并可避免排針設計中出現的端子殘斷和損壞。接線端子經過鍍錫,適用于22至26 AWG的線纜。

該連接器的外殼增加了用戶易用的指按鎖銷,易于插入和拔出并具有“接妥”手感。抗過應力止動器可以在插接和運輸過程中保護鎖銷。垂直和直角設計的插針具有目視確認插接的窗口。插針上的平滑面可以用于機械手的拾放,避免了取下包裝蓋或膠帶的成本和步驟。
