如何良好的散熱？這是所有LED燈具開發工程師都會思考的問題。LED燈具的散熱會直接影響光效，如果散熱不良，LED結溫升高會降低LED光效，甚至損壞LED。近日，在安富利LED照明技術研討會上，見到一種可替代風扇的散熱方式——Nuventix的SynJet散熱技術。SynJet中的Jet是噴氣飛機的意思，這種散熱方式借鑒了噴氣式飛機的原理。

應用到LED照明散熱上面，SynJet的大致原理是一個類似揚聲器振動膜的元件以一定頻率振動壓縮腔內的空氣，空氣受壓縮后從細小的噴嘴高速?lài)姵?，形成空氣彈噴?a target="_blank" style="text-decoration:none;" >散熱片，同時空氣彈帶動散熱片周?chē)目諝饬鲃?dòng)帶走熱量。據介紹，該技術原先用于芯片的散熱，LED照明興起之后，被用于替代碩大的風扇。

相對于風扇來說，SynJet散熱模組有以下幾個特點：

• 功耗比風扇低：SynJet散熱模組主要的耗能部分是一個驅動模塊，振動膜，相對風扇的電機部分功耗要低。據介紹，以10W MR16為例，長時間點亮后，LED焊接處溫度約為50℃；15W Par20，約為55-60℃。
• 體積小、質量輕：由于SynJet散熱模組的特殊結構，所以可以做到比較小的體積，可以用在一些無法安裝風扇的筒燈中。小尺寸，良好的散熱可以使小尺寸的LED燈具實現較大功率和亮度。
• 低噪音：風扇的電機在轉動是不可避免的產生噪音，如果是用在室內照明，夜深人靜時這樣的噪音會比較明顯。SynJet散熱模組的振動膜在人耳不敏感的頻率下振動，噪音很小，甚至感覺不到噪音。據介紹，SynJet散熱模組有三組頻率可調。
• 壽命長：SynJet散熱模組結構簡單，壽命可達10萬小時，而風扇通常只有5000小時，對于長壽命著稱的LED燈來講，5000顯然有點拖后腿。

在應用SynJet散熱模組時，有一點需要特別注意的就是整個燈杯要有開口，保障內部空氣可與外界交換，否則SynJet的散熱效果會打折扣。

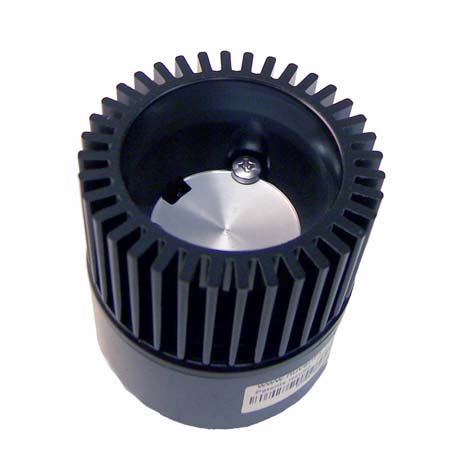

圖1：SynJet  MR16模組

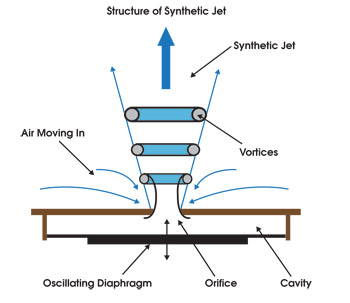

圖2：空氣彈產生原理圖

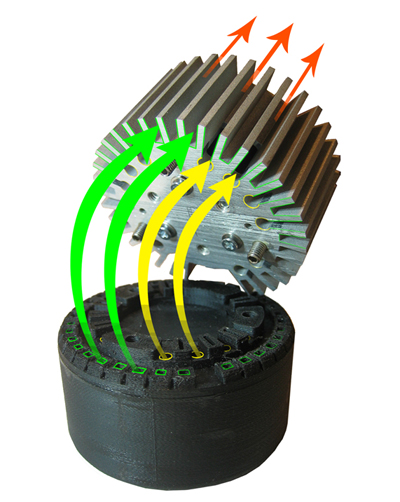

圖3：氣流方向

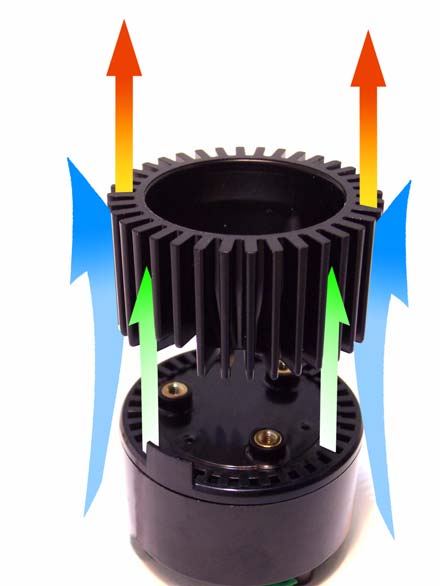

圖4：氣流方向
