Vishay推出的超小型雙向?qū)ΨQ單線ESD保護二極管

發布時間:2010-01-12 來源:電子元件技術網

產品特性:

  • 推出新款雙向?qū)ΨQ(BiSy)單線ESD保護二極管
  • 可保護便攜式電子設備中端口免受瞬態電壓信號的損害

應用范圍:

  • 便攜式游戲機、數碼相機、MP3播放器和手機等

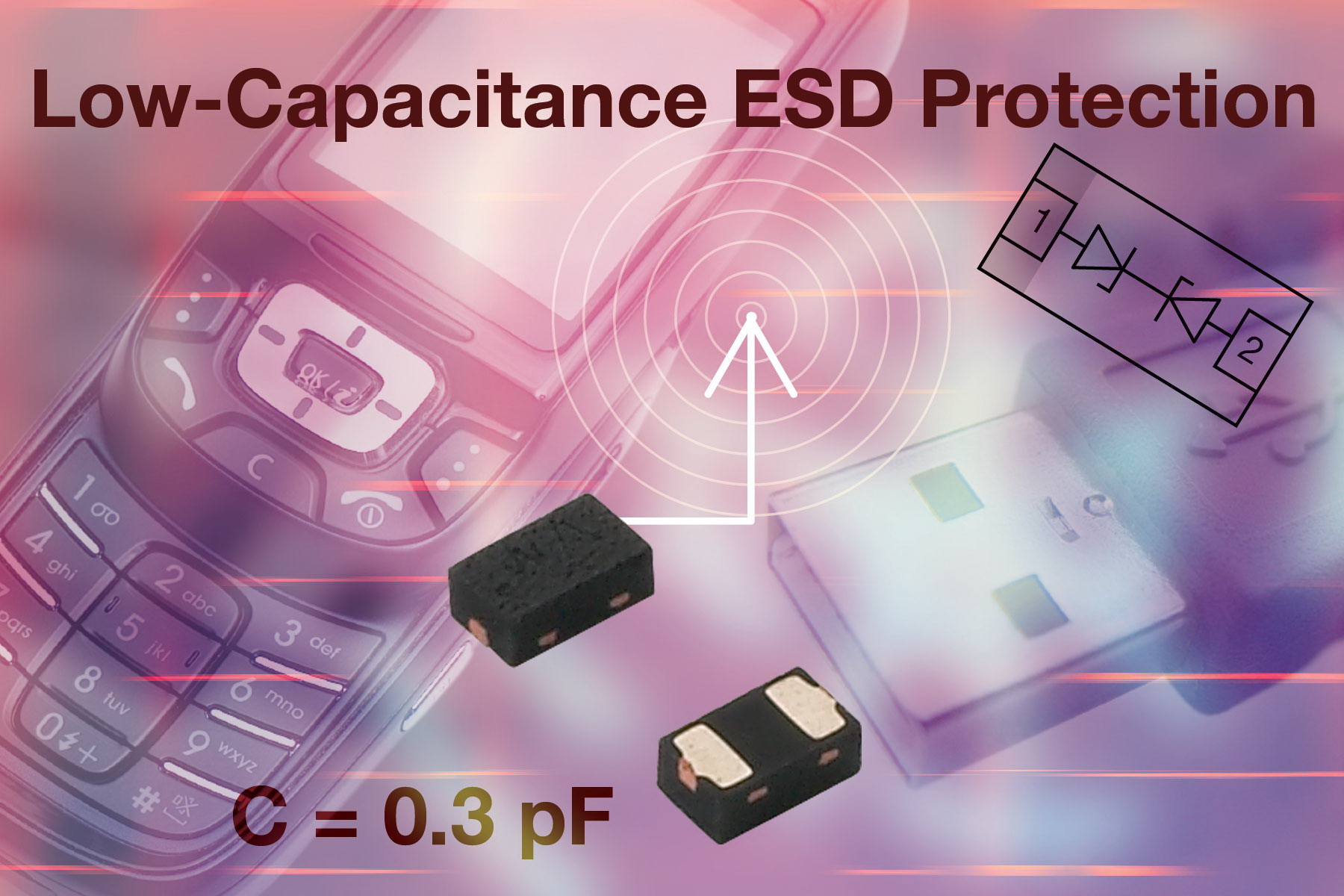

日前,Vishay Intertechnology, Inc宣布,推出采用LLP006封裝的新款雙向?qū)ΨQ(BiSy)單線ESD保護二極管 --- VBUS05L1-DD1-G-08。小尺寸的VBUS05L1-DD1-G-08具有0.3 pF的極低容值,可保護便攜式電子設備中的天線、USB 3.0和HDMI端口免受瞬態電壓信號的損害。

VBUS05L1-DD1-G-08的占位僅有0.6mm x 1.0mm,封裝的厚度小于0.4mm,因此在便攜式游戲機、數碼相機、MP3播放器和手機等設備中進行有源ESD保護時,只需要很小的電路板空間。

在5.5V工作電壓下,二極管具有很高的對地絕緣阻抗,泄露電流小于0.1µA。任何超過8.4V、1mA的典型反向擊穿電壓的瞬態電壓信號都將被“鉗位”,或者短路到地。器件在1A電流下的最大鉗位電壓為14V。

由于LLP1006采用了短引線和小封裝,二極管的線路感值是非常低的,能夠?qū)SD沖擊等快速瞬態沖擊進行鉗位,并且只有很小或沒有過沖。

按照per IEC 61000 4 2規范,VBUS05L1-DD1-G-08能夠在±9kV (空氣和接觸放電)條件下對一條數據線進行瞬態保護。器件是無鉛的,符合RoHS 2002/95/EC和WEEE 2002/96/EC規范。為降低生產成本,可以用標準的視覺檢查對二極管的焊接情況進行檢查,而不需要進行X射線檢查。

新的VBUS05L1-DD1-G-08現可提供樣品,并已實現量產,大宗訂貨的供貨周期為八周到十周。
