泰科面向固態照明行業推出全新G13型燈頭連接器

發布時間:2010-02-05 來源:電子元件技術網

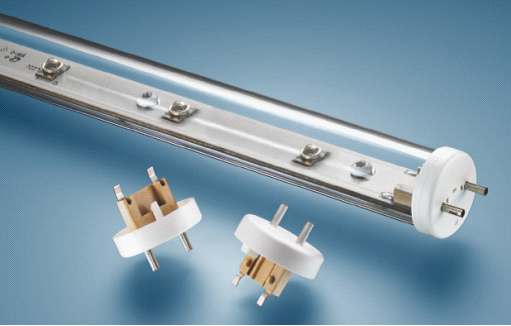

產品特性:產品圖
  • 符合RoHS規范
  • 采用SMT封裝
  • 可以與FR4及鋁基PCBs兼容
  • 設計有表面貼裝軌道
  • 能夠滿足自動回流焊工藝
  • 工作溫度為-40至120攝氏度
應用范圍:
  • 標準T8及T12熒光LED替代燈管內的印刷電路板(PCBs)
  • LED條帶照明模塊

近日,泰科電子宣布面向固態照明(SSL)行業,推出全新符合RoHS規范的G13型SMT封裝及端蓋所組成的燈頭連接器。該產品適用于標準T8及T12熒光LED替代燈管內的印刷電路板(PCBs)及LED條帶照明模塊。

為了實現熒光LED替代燈管的集成封裝的大批量生產,該連接器實現對PCB的快速SMT電氣連接,并為固定燈座提供標準針腳接口。該產品采用便于高速安裝的卷帶包裝,實現了與FR4及鋁基PCBs兼容。

全新產品設計有表面貼裝軌道,可在連接器插入或拔出LED燈管時提供額外的穩定性。SMT外殼材料采用UL 94 V-0阻燃等級熱塑性塑料,為滿足自動回流焊工藝。連接器的端蓋接口和SMT連接器、散熱片及燈管采用獨立包裝便于組裝。

性能指標:額定電流2A、交直流額定電壓250 V、絕緣介電強度1500 VAC、每個G13規格中 針腳中線距離為0.5 inch 。正常工作溫度為-40至120攝氏度。該產品符合UL 8750及UL 1993標準。
