用100米網線傳輸20Gbps高清視頻——HDbaseT技術解析

發布時間:2010-04-08 來源:電子元件技術網

中心議題:

  • HDbaseT接口支持普通網線作為傳輸線纜,可將無壓縮高清視頻傳輸100米
  • 支持網絡布線、以太網、USB、控制信號等特性
  • 性能超越HDMI,能成為HDMI有益的補充

在如今的LCD TV、高清STB、藍光DVD中,HDMI已經成為“事實性”的高清視頻傳輸接口標準。盡管HDMI相比以前的模擬或數字接口有許多優勢,新的1.4版本還加上了以太網、3D等特性支持,但使用HDMI時也有許多不方便的地方,比如HDMI必須使用專用、昂貴的線纜,此外HDMI的傳輸距離很短,多個設備的布線也成問題。

以色列初創無晶圓半導體廠商Valens開發的HDbaseT技術將解決HDMI面臨的這些困難。據Valens亞洲區銷售總監Marvin介紹,HDbaseT支持最高20Gbps的傳輸速率,能更好的支持未來的3D和2K×4K視頻格式,傳輸采用普通的CAT5e/6網絡線纜,連接器也采用普通的RJ45接頭,而傳輸距離達到了100米,此外,還提供以USB、太網功能、100W的供電能力(PoC)和其他控制信號通道。Marvin把HDbaseT與HDMI 1.4和中國最新高清接口標準DiiVA做了一番比較,如下表所示:



標準

HDMI 1.4

DiiVA

HDBaseT

無壓縮視頻/音頻傳輸速率

10.2Gbps

13.5Gbps

最高20Gbps

支持傳輸線纜長度

10m

26m

100m

線纜類型

HDMI線纜

DiiVA專用線纜

低成本標準5類線6類線

連接器

HDMI連接器

DiiVA專用連接器

標準 RJ-45連接器

供電能力

No

5W

最高100W (可用于機頂盒向LCD TV供電等應用)

以太網

100Mbps

Giga

Giga

菊花鏈

No

Yes

Yes

多流

No

Yes

Yes

便于安裝

No

No

Yes(類似網線安裝)

HDCP認證

Yes

No

Yes

需要修改固件

No

Yes

No

USB

No

Yes

Yes

網絡布線

No

受限于距離,限于單房間的菊花鏈和星形拓撲

長距離,可適用于辦公和工業環境的菊花鏈和星形拓撲



由上表可以看出,HDbaseT相比HDMI提供了更多特性的優勢,未來是否能替代HDMI呢?“目前并不是想替代HDMI,而是將HDbaseT作為HDMI的一個有益的補充,” Marvin表示,“許多HDMI做不到的地方都可以由HDbaseT替代,基于HDbaseTMedia Hub方案,直接輸入HDMI信號,既可轉換為HDbaseT輸出,從而實現很長的傳輸距離。”在年初的CES展上,Valens展示了收款發送芯片VS100TX和接收芯片VS100RX,而HDbaseT技術也得到多家消費電子大廠的支持。LG電子在CES上展示了基于HDbaseT技術的媒體中心(Media Hub),船井(Funai)展示了基于HDbaseTLCD TV,Gefen發布了一款用于延長HDMI接口傳輸距離的轉接盒解決方案,采用的正是ValensHDbaseT技術。相比DiiVA標準芯片遲遲不能發布的狀況,HDbaseT已經搶先了一大步。目前,已有LG、三星、索尼等家電大廠加入HDBaseT跨行業聯盟,未來還將吸引更多的消費電子廠商和內容廠商加入。

[page]



Marvin進一步指出了HDbaseT技術瞄準的應用市場:“對于大賣場、機場、公共場合等區域的LCD TV、電視墻、LED屏等顯示設備,往往需要很長的線纜和復雜的布線,HDMI顯然不能滿足長度和成本需求,現在常用的模擬視頻和音頻傳輸也已經無法滿足高清視頻要求,而HDbaseT技術用網線既能實現100m的傳輸距離;此外,對于家庭內需要安裝多臺電視機的情況,采用HDbaseT技術,只需一臺源端設備即可實現多個終端顯示,從而無需像以往那樣購買多臺機頂盒或高清DVD;另外,HDbaseT也可用于便攜式設備,如手機連接LCD TV播放視頻內容,采用標準的mini RJ45接口,從而保證了手機厚度的控制。”

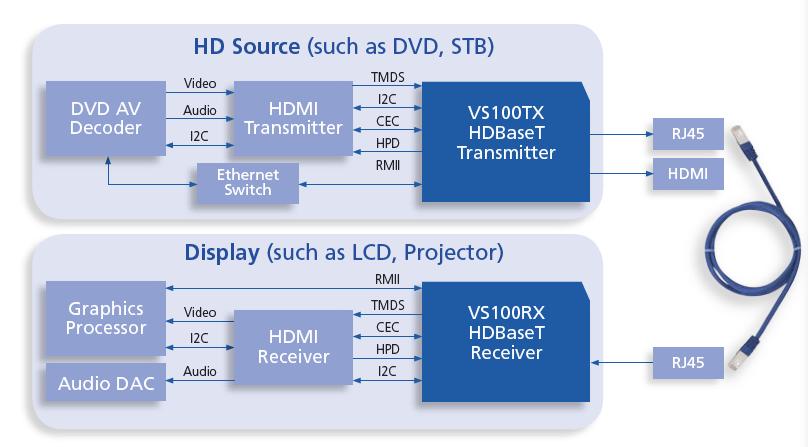

HDbaseT技術與現有HDMI傳輸方案配合,設計十分簡單,為STB和TV廠商提供更多賣點

Valens2006年成立于以色列,據Marvin介紹,該公司在2007年獲得了700萬美元風投之后,目前已經實現了盈利,在美國,日韓都獲得了不少訂單,目前已經開始瞄準中國市場的推廣。Marvin表示,中國消費電子廠商相對國際大廠往往采取跟隨的戰略,比較缺乏創新,但創新技術提出的時期往往是廠商獲得利潤最高的時期,等到所有廠商都加入,廠商利潤必然大打折扣。HDbaseT看起來與DisplayPort一樣是作為HDMI的替代技術,但在性能方面提供了超越后兩者的優勢,本土家電廠商如果能抓住機會開發創新產品,必然會獲得豐厚回報。



未來Valens是否會考慮授權HDbaseT技術呢?Marvin表示,隨著采納者的增多,未來也會考慮以IP授權的方式,讓更多的半導體廠商加入HDbaseT陣營,從而加速標準的推廣。
