頻率變換電路也稱之為頻率變頻器(Converter)，為高頻率電路獨特的電路方式。如大家所詳知的超外差(Superheterodyne)方式，便為頻率變換的一種方式。
頻率變換電路可以將HF~VHF~UHF等的寬頻帶頻率信號變換為任意的頻率范圍。
頻率變換的目的
頻率變換電路為將輸入信號變換為另外的頻率的一種電路。其構成如圖l所示，假設輸入信號頻率為fs，局部振蕩電路的振蕩頻率為fosc，則經過頻率變換后，可以得到(fs+fosc)與(fs-fosc)的信號輸出。
圖1頻率變換電路的工作原理
(將二種信號合成，可以得到和或差的信號)
圖2傳送接收機的頻率變換電路的作用
(此為可以將頻率變換成為此原來頻率更高或更低的頻率，以便可以簡單處理所需的信號頻率。)

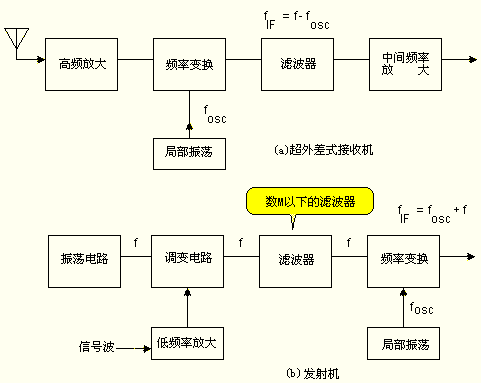

圖2所示的為在傳送接收機內所使用的頻率變換電路。其中的為在接收機所使用的頻率變換電路，稱為超外差方式。此為將天線所輸入的高頻率信號，經過頻率變換電路變換成為中間頻率(IF信號)。
為何要如此處理呢？如果將同一頻率的高頻率信號維持原狀，一直放大，則在電路中，由于雜散結合等因素，會很容易產生振蕩。如果利用變頻電路，將其改變成為頻率較低的中間頻率，則可以有效地使用濾波器，且可以改善選擇度。
[page]
在圖的傳送機中，在做調變工作原理時，所使用的載波頻率不要太高，便可以維持電路的穩定。另外，從濾波器的選擇度觀點來說，也希望所使用的調變?yōu)閿礛Hz，也即是，載波頻率較低些，然后經過率變換電路后，便可以達到所需要的頻率。
會產生相互調變特性的影響
在接收機或傳送機，由于使用頻率變換電路，可以使性能改善。但是，也有其缺點。特別是在接收機方面，會產生相互調變失真特性(波形的失真)的問題。在高頻率放大電路與頻率變換電路中，容易發生相互調變波。在頻率變換電路中，也可以使用截取點(InterceptPoint)表示相互調變特性。
由于頻率變換電路的非直線部分所產生的相互調變波有2次，3次，5次……等，但是，最容易發生問題的是3次相互調變波。在位準增大，于信號波附近所發生的3次相互調變波，最成為問題。
圖3在頻率變換電路所發生的相互調變
(干擾波也會經過頻率變換，成為(2f1-f2或(2f2-f1)。此一信號在接收頻帶內便會構成問題)。

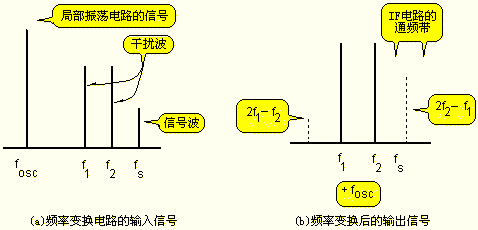

圖3所示的為信號波由于相互調變波，所產生的干擾狀態，圖為頻率變換電路的輸入信號。相對于信號波fs，有二個干擾信號f1,f2存在。
圖為經過頻率變換后的輸出信號的頻譜。由于f1，f2的干擾信號，會產生3次相互調變波的(2f1-f2與(2f2-f1)。
此一3次相互調變波存在于信號波fs的頻帶范圍內，會使信號波受到干擾。
頻率變換的原理……使用乘算電路
頻率變換電路本身便是一種模擬信號的乘算電路。圖4所示的為乘算電路的方塊圖。
圖4頻率變換為利用乘算電路
(根據三角函數的公式，乘算電路可以得到原來信號的和與差信號。)
在乘算電路中，可以將二個信號乘算，以得到其和與差的頻率信號。
假設此二個信號為Asin(2fint)與Bsin(2fosct)，將此經過乘算電路后，根據三角函數的公式，可以得到原來頻率的和與差頻率的信號。
由此可以看出輸出有(fin+fosc）與(fin-fosc）信號成分。
使用(fin+fosc)可以提高頻率，使用(fin-fosc可以降低頻率。
