機遇與挑戰：

• 今年連接器市場值將重回金融海嘯前高峰水平
• 未來將向FEC、IC封裝微型化等五大方向發展

市場數據：

• 2010年全球連接器市場值將達到498億美元

一、前言
2010年初雖遇到缺工缺料、南歐主權債信風暴的局部干擾，卻未影響全球連接器市場穩健復蘇的腳步，而且在走出金融海嘯困局后，世界領導廠商也更積極地投入產品技術的革新，期望能透過各種技術面的創新，重塑更強的市場成長動能。

鑒于此，本文將就2010年全球連接器市場與技術發展趨勢進行分析，并歸納出未來產品技術面的整體發展方向：

二、2010年全球連接器市場值將重回金融海嘯前高峰水平

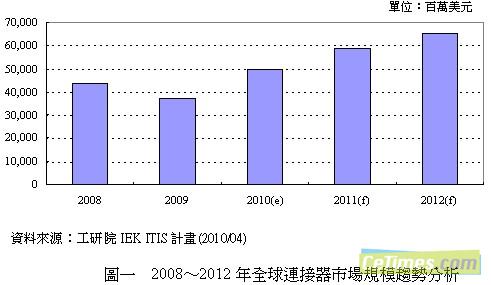

2008年Q4~2009年上半金融海嘯襲擊全球，全球受創嚴重，使整體連接器市場值由2008年439億美元下滑至2009年374億美元，衰退幅度達-14.8%(見圖一)。

2009年下半年4C應用市場穩定復蘇，使連接器產業大體回到正常成長軌道，2010年初雖有缺工缺料、南歐主權債信因素產生少許干擾，但并未影響整體產業穩健成長的大趨勢，除5月歐洲筆電拉貨趨緩小幅影響連接器出貨動能外，6、7月全球市況已轉趨穩定，且隨著智能型手機、LED TV、電子書、平板電腦等新興應用相繼問世，也可望帶動連接器全年產值重回金融風暴前高峰，估計2010年全球連接器市場值將達到498億美元歷史新高。 三、全球連接器產品技術趨勢分析

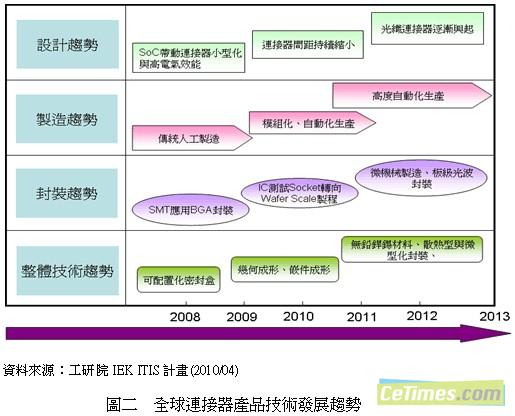

金融風暴過后，連接器產品技術革新仍持續推進，以下將由設計、制造、封裝/組裝三大構面探討連接器技術層面的發展趨勢(見圖二)：

(一)設計趨勢
1.系統設計的與時俱進，將帶動連接器設計采用更多新材料與新功能。
2.芯片設計邁向SoC，將驅使連接器走向小型化并具備更高的電氣效能。
3.封裝趨勢與產業標準將持續大幅影響連接器設計。
4.傳統連接器在密耳接頭會有實體設計上的限制，包括針對不同應用易損壞、難制造¼等障礙仍有待克服。
5.200~300 microns的連接器間距已接近傳統技術極限，必須另尋小型化的關鍵技術。
6.光纖連接器開始興起，并在效能上明顯凌駕銅連接器。
7.IC設計與仿真軟件逐漸成為連接器發展的影響要素之一。

(二)制造趨勢

1.模件組裝：當開發中國家制造基礎建設趨于成熟時，將無可避免走向更高度的自動化。

2.Lights out Automation：近年來連接器的產品生命周期與毛利率日益受到壓縮，因此設備生產走向自動化已成大勢所趨，但即便如此，目前有經驗之在線操作員與技術支持仍相對不足。

(三)封裝趨勢

1.針對先進區數組表面黏著(SMT)技術應用的附加BGA封裝將成主流技術之一。

2.10~40Gbps和高密度的背板連接器大于或等于100每英吋訊號接觸(signal contacts per inch)，同時滿足差動或單端訊號應用，或滿足USB3.0、PCI-Express等低pin腳數的串行接口將快速增加。

3.高速同軸纜線和主動/固定式FO Cable組裝將與日俱增。

4.針對IC測試的Socket將逐漸轉向Wafer scale的制程。

5.高效能的內存插槽(如DIMM Socket)應用將與日俱增。

6.光學連接，如板級的光波封裝在未來的設備設計上會日漸重要。

7.加值的連接器組裝將可降低系統的成本與復雜性，并有助于次系統的委外代工。

8.低成本的線對板連接器和小尺寸的設計在3C匯流趨勢下需求將日益提高。

9.SoC設計興起也將連帶影響電路板設計。

10.采用先進電子材料(如奈米材料)、并搭配部份微機電技術將成重要材料技術選項之一。

11.micro-printed電子、SoC和HDI載板的普及化，將使連接器邁向100mm范圍，并使用更多additive/subtractive化學輾磨制程。

(四)2009年Imemi技術藍圖

1.連接器發展條件：尺寸更小、密度更高、效能更高。

2.半導體組件創新與電路整合規模攸關連接器發展走向。

舉例而言，SoC趨勢將影響分離式組件數目，意味每個系統的連接器數目將減少，同時內部系統組裝的需求也將減少，并增加更多可配置化的密封盒，而當前可攜式行動裝置多已采用SiP與SoC方式，此種系統單芯片整合方式也將配置更多無線I/O到Silicon中，并搭配更多小型外部電路，而SiP也將帶動更多HDI載板的的使用。

3.材料與開模：散熱與微型化封裝議題逐漸受到重視，材料技術多由日立、Honeywell等3rd Party負責，且在連接器產品技術演進過程中，幾何成形(fine geometric molding)與嵌件成形(insert molding)技術將逐漸受到矚目。

4.組裝和封裝：卷帶式和托盤式封裝日益普及。

5.表面黏著組裝需要無鉛焊錫材料：對于LED、電容等關鍵組件而言，更高的金屬溶化溫度變得日益重要，因應此一潮流，便需要在壓縮封裝材料與多階段(multi-stage)焊錫組裝技術上有所突破，藉此進一步滿足RoHS/WEEE的綠色規范。 四、結論
綜上所述，可以得知未來全球連接器產品技術發展主要來自以下五個方向：
(一)FEC、IC封裝皆將走向微型化：密度低于200mm間距。
(二)匹配高帶寬與高速電路：因應各種高速傳輸接口應運而生。
(三)Power+ Thermal：確保峰值電流模式的維持。
(四)環保材料：無鉛、無鹵材料與奈米材料將廣泛被采用。
(五)制程：基準型組裝將日趨普及。
(六)設計自動化：更多新的IC設計電子自動化工具被采用后，將進一步影響未來連接器的數量與設計方向。
