兼容性測試的背景
事實證明，開放的標準對于電子產業的經濟和技術發展都是非常有益的。由于采用技術標準，用戶可以用相對低廉的價格享受到先進的產品性能和功能。試想一下，如果一名顧客發現剛剛購買的烤箱由于和家里的插座不兼容，無法使用，那該多么令人懊惱。所以，對于消費者來說，技術標準非常重要，這能夠保證他們?nèi)粘Ｉ钪械碾娖鳟a(chǎn)品可以互相兼容，正常運轉。
相比20年前，現今對于電子產品標準的需求愈發強烈。
如果沒有數字標準，手機之間無法實現數字通信，DVD播放機無法播放高質量圖像。不過，無論標準推行者如何努力使自己的標準盡量精確細致，也很難面面俱到的考慮到每一廠商和每一產品的細微工作特點和方式。同時，即便是對于看似設計完美的標準，不同廠商將其應用到自己的產品中時，也有不同的解讀方式。這樣的模糊性導致市場上的產品往往互不兼容，影響消費者對產品的接受，進而影響銷售。
為避免這一情況，很多標準都包含了兼容性測試，這就大大增強了電器產品廠商的信心，確信自己的產品可以正常工作。例如，IEEE1394和USB都是這類接口，均需要產品通過其兼容測試，方可貼有相應標識。
HDMI和兼容測試
高清晰多媒體接口（HDMI）是對基帶信號進行數字傳輸?shù)慕涌?，是基于?shù)字視頻接口技術（DVI）發展起來的，DVI技術可以將圖像和視頻信號從個人電腦傳輸?shù)郊译婏@示器上。HDMI和DVI完全兼容，只需將線纜一頭安裝上DVI連接器，另一頭安裝上HDMI連接器，便可以實現舊的DVI設備和新型HDMI設備之間的互連。
與DVI相比，HDMI有許多優點。首先，HDMI可以同時傳輸視頻信號和音頻信號。音頻信號被壓縮成音頻樣本包（AudioSamplePacket），通過每個視頻傳輸片段之間的空白間隔進行傳輸。HDMI既支持壓縮音頻信號，也支持未壓縮音頻信號，非常適合運載MPEG-2、DolbyDigital（AC-3）和DTS等普遍的音頻格式，以及立體聲和多頻道PCM音頻。HDMI規格的最新版本1.1還對通過HDMI傳輸DVD音頻信號的方式做出了定義。
其次，HDMI連接接口相比DVI連接接口更適合消費電子產品。由于DVI同時承載模擬格式和數字視頻格式，因此接口體積相對較大。和許多D類連接器一樣，DVI接口需要用螺絲刀才能固定。HDMI接口體積很小，通過摩擦連接，消費者可以輕易安裝到DVD播放機、機頂盒及電視機上。
HDMI還有許多其他優勢。例如，可以通過HDMI接口將目前音頻和視頻格式的信息傳輸?shù)窖菔驹O(shè)備上。演示設備可以利用這一信息自動調節視頻解析度、畫面比例和音頻解碼格式，從而更好的配合輸入信號。
當HDMI聯盟創始成員定義HDMI標準時，他們認識到，兼容測試對于標準至關重要，這有利于幫助消費者建立信心，相信不同的HDMI設備也可以互通協作。因此，伴隨HDMI規格一起發展出了HDMI兼容測試規格（CTS）。
值得電子產品設計者注意的是，根據HDMI規格設計產品可以制造出完全可互通操作的HDMI產品，而根據HDMICTS設計產品則可以避免那些容易使產品出錯的設計。
HDMICTS
HDMICTS為采用HDMI規格的業者、開發能與市面上其他HDMI產品互通的指南。HDMICTS包含用來測試HDMI兼容性的程序與建議使用的測試設備。HDMI授權測試中心（ATC）以CTS文件中所指定的做法與設備，執行CTS測試。

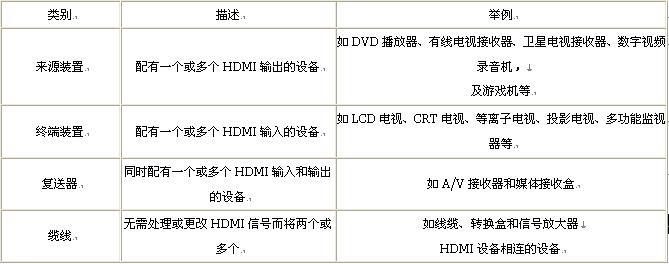

制造商能以HDMICTS作為指南，自行設立HDMI測試實驗室，在提交產品至HDMIATC前進行初步測試。事實上，采用HDMI規格的業者，一旦每種類別都在ATC有一項產品通過測試，即可自行測試產品。此4種HDMI類別為來源裝置、終端裝置、復送器（repeater）與纜線，如表１所述。無論提交至ATC或是自行測試實驗室，每項產品都必須通過HDMICTS文件中的完整測試程序，并且必須使用HDMICTS中所列出的設備（或其同等設備）。
[page]對于不同的分類設備，HDMICTS分別有著不同的測試規定。每部設備上的每個HDMI輸入和輸出接口都必須通過完成詳細的兼容性測試。而且，在每項產品分類之中，還分設了許多不同的二級類別，用于待測設備（DUT）。Source和Sink類別中的產品測試包括“擴展演示識別數據（EDID）”、電子、協議、音頻和視頻之間的兼容性，以及DVI互操作性。Repeater測試包括了Source和Sink類別中的所有測試，同時還包括了對重復輸入輸出端口（RepeatedInputandOutputPorts）和物理尋址的測試。Cable類別包括對機械和電子兼容性的測試。
來源裝置測試
所有HDMI終端裝置都必須要有VESA的增強擴展顯示識別數據結構，并可從HDMI的增強顯示數據信道（E-DDC）讀取以上資料。EDID結構必須完全與VESA以及CEA-861B標準兼容。
來源裝置的HDMI通信協議測試，確定被測設備數據流在ControlPeriods、DataIslandPeriods與VideoPeriods中，包含有效的編碼序列，而且DUT在規定期間傳送ExtendedControlPeriod。來源裝置通信協議測試也驗證DUT僅傳送允許的封包類型。HDMICTS指定的視頻測試，驗證來源裝置與終端裝置，支持HDMI規格中所有必要的視頻格式與時脈。
在其他任何輸出接口支持色差格式時，也應測試來源裝置是否支持YCbCr4:2:2與4:4:4像素編碼，以及是否強制支持RGB4:4:4像素編碼。CEA-861B定義的視頻格式之所有像素數目、行數與像素時脈頻率都必須符合標準的規格，并以兼容性測試驗證此點。
對HDMI來源裝置DUT所做的最基本測試是決定是否支持音訊。若以其他輸出支持音訊，則DUT必須支持HDMI的音訊。當建立音訊支持，便會測試DUT以驗證音訊封包中的字段是否符合HDMI規格。測試確定音訊Layout類型(0或1)以及封包中其他字段是否正確無誤。
最終，來源裝置測試確定DVI的互通性。DUT不可傳送任何HDMI指定數據(VideoGuardBand或DataIsland)至EDID內不含HDMIVSDB之終端裝置。
終端裝置測試
終端裝置EDID測試驗證DUT是否包含可透過DDC讀取的有效EDID。額外的測試驗證EDID1.3block與基本EDIDExtension處理正確，且CEATimingExtension格式正確。在終端裝置電子測試方面，需測試DUT是否符合TMDS接口正常運作所須的所有規格。
對于終端裝置而言，通信協議測試可確定DUT能在最短ControlPeriods與數據串流同步，且DUT可接收所有指定的封包類型。
進行終端裝置音訊測試可使用下列幾種音頻/視頻格式組態。
強制視頻格式與最大可能取樣頻率音訊樣本封包的音頻格式；
最低行頻率的所有視頻格式與最大可能取樣頻率音頻樣本封包的音訊格式；
該產品最大可能取樣頻率的音頻格式，以及要承載這種音頻格式所需的任何視頻格式。
所有HDMI終端裝置必須能支持DVI兼容的來源頻號。DVI互通測試確定終端裝置DUT可接收無HDMI特定數據的DVI信號，并且能正常顯示視頻。
復送器測試
由于HDMI復送器可能包含多種來源裝置與終端裝置的功能，每個來源裝置與終端裝置都要分別驗證以確定其運作正常。然后以額外的測試決定復送器特定功能是否運作正常。
第一個測試確定復送器的一個輸出埠，是否能針對所有HDMI輸入埠以產生正確的HDMI信號。針對所有HDMI輸出埠重復此作法，直到所有輸出埠都確定能運作。
若復送器不需任何HDMI輸入信號即可產生輸出信號，那就把它當成來源裝置進行測試，以確定其正常運作。但如欲進行HDMI輸入埠測試，需將配有揚聲器的HDMI兼容顯示器連接到HDMI輸出端口上。然后將測試信號輸入，以驗證在每個輸出皆能正常產生音訊與視頻。
若復送器不需將信號傳送給HDMI輸出即可產生輸入信號，那就將它當成終端裝置，以上述終端裝置測試一節中的作法，確定其正常運作。最終復送器測試確定DUT對連接到它的所有來源裝置，都能提供正確的實體地址。所有輸出都連接至EDID仿真器，如此可確定上游的實體地址正確。
纜線測試
HDMI纜線設計在開始時，必須先選取HDMI兼容的接頭。HDMICTS要求進行接頭兼容性測試。這些測試量測接頭的機械尺寸是否符合HDMI規格，然后以ANSI/EIA364測試判斷接頭是否堅固耐用。
纜線需測試其與HDMICTS機械及電子規格的兼容性。機械測試確定每個接頭的成型在HDMI規格指定的范圍內。
電子測試分為必要測試與選用測試。必要電子測試確定纜線按照HDMI規格正確接線，且纜線的表現在最大頻寬信號通過纜線傳送時，還能產生兼容的眼圖。
選用的參數測試包括差動對內延遲差、差動對間延遲差、遠程干擾、衰減與差動阻抗量測，據此確定纜線是否兼容于HDMI規格中的建議參數。
