中心議題：

• 三種不同的配合容差類型
• “板對板”同軸連接器和容差
• SMP-MAX性能

伴隨著無線通訊技術的不斷發展，“板對板”同軸連接器在無線系統模塊互聯中的應用越來越廣泛，如：通信基站、RRH、直放站、GPS設備以及其它類似應用等。經過幾代的演進，“板對板”同軸連接器正在從有限容差向大容差方向發展。



“板對板”同軸連接器被越來越廣泛應用的背景和推動力來自于無線設備市場的兩大發展趨勢：尺寸更小、價格更低。如同在無線終端市場所看到的，更小、更輕、更便宜，也是無線設備市場發展的趨勢。設備尺寸的減小意味著可以節省空間、減輕重量以及為系統其它設計留下更多余量。

設備尺寸的不斷減小要求設備中所有器件的集成度越來越高、尺寸越來越小，這也包括廣泛應用在射頻模塊之中以及之間互聯的射頻同軸連接器及其電纜組件。例如，在分布式基站系統中被廣泛采用的RRH(remote radio head)，為了使其能被簡單、方便而且可靠的安裝在塔頂以及城市密集環境之中，其設計必須非常緊湊，要盡力控制其尺寸，這就要求承載其射頻信號傳輸?shù)耐S互連系統也必須更加簡潔緊湊。 傳統繁雜的電纜組件連接正在被簡單、緊湊、可靠、同時可承載超過100W射頻信號功率的“板對板”同軸連接器連接所取代。

“板對板”同軸連接器連接已經被越來越多的射頻和結構設計工程師所熟悉。越來越多的設計正在采用“板對板”同軸連接器連接，這使得設計者們對成本的考慮也越來越多，市場需要設計更簡單，成本更低的“板對板”同軸連接器方案。

連接器尺寸的不斷變小帶來的在機械結構設計方面的挑戰主要有兩個方面：一是相對于大尺寸連接器，小尺寸連接器更難配合對準。二是小尺寸連接器機械強度低，如使用不當則較易損壞。一般大尺寸連接器能夠承受在配合時使用較大的機械力量不至損壞，但小型連接器在配合時則需要更準確一些。

配合容差類型

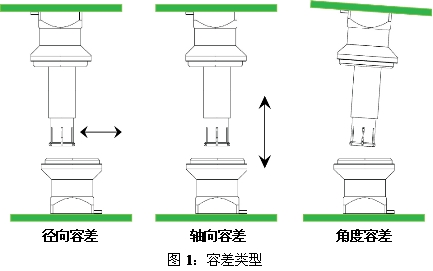

圖1 顯示了三種不同的配合容差類型。



                                                              徑向容差表示配合時兩中心針針軸之間有偏差。

角度容差表示兩中心針配合時有角度偏差。

軸向容差表示針與座未到底配合。對于射頻連接器，如無特殊設計，這種未到底配合會造成阻抗失配，帶來信號反射和駐波(VSWR)變大。

另外一個重要的機械指標是盲插范圍，它表示連接器能夠容許有偏差配合的能力。盲插范圍角度至少與工作容差角度相等，但一般來說都遠大于工作容差角度。

很明顯，連接器配合時需要考慮避免兩連接器硬碰造成不能連接或連接器損壞。允許一定程度的容差配合將避免這個問題。另外，允許容差配合還使在非可視狀態下的盲插成為可能。很多的盲插方案都采用了“碗狀”設計來導入連接。盲插配合使連接器的設計從功能層面提高到了用戶友好層面，設計不僅要考慮使連接器達到有效的信號傳輸功能，還要易于插拔使用。
[page]
“板對板”同軸連接器和容差

傳統的小型射頻“板對板”同軸連接器，如MCX，不允許任何容差，特別是板對板軸向距離容差。之后開發的標準SMP, MMBX以及IMP等“板對板”同軸連接器只能允許有限容差，允許容差范圍很小，仍然需要精密的定位配合。

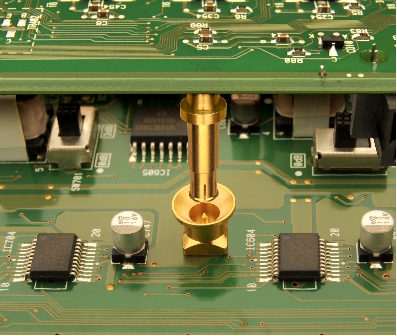

“板對板”SMP連接器系列，包括SMP, SMP-Spring以及SMP-MAX。這三種“板對板”連接方案都包括三個組成部分：兩個分別安裝于兩塊PCB或模塊上的插座，一個連接兩個插座的轉接器。一般轉接器一端以推入卡緊式（Snap-on）與一個插座形成固定的“半永久連接”，有較大配合保持力。轉接器的另一端以劃入式（Slide- on）與另一個插座形成配合，配合保持力較小。根據不同的板間距應用需要，現已開發了長度從5.7mm到37mm的各種型號轉接器。

在實際應用中，徑向和軸向容差是使用和裝配必須考慮的問題。徑向容差主要是為了補償連接器以及PCB設計和裝配的機械公差。而角度和軸向容差則主要關系到傳輸信號的完整性水平，配合間隙將使阻抗變化，造成反射和駐波(VSWR)變大，可靠性降低。

為了獲得比傳統SMP“板對板”連接器更大的容差范圍，第二代“板對板”同軸連接器產品SMP-Spring采用了加裝彈簧的轉接器。彈簧設計在獲得更大的容差范圍的同時，由于兩端始終處于完全配合狀態，使其在軸向有容差時的表現更加優異，擁有更低和更穩定的駐波(VSWR)性能。SMP-Spring彈簧設計的缺點在于彈簧系統結構設計復雜，成本較高。

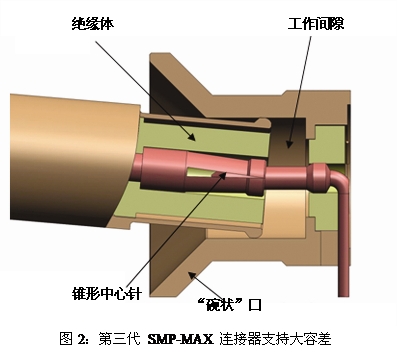

SMP-MAX，是近期市場推出的第三代，擁有更大容差范圍的經濟型“板對板”同軸連接器。 如圖2所示，SMP-MAX在其一端插座上采用了“碗狀”口的設計，以獲得盲插效果。專利設計的絕緣體支持軸向容差最高達到2.4mm，同時保持穩定較低的駐波(VSWR)水平。插座上特殊設計的錐形中心針使其在偏斜時產生應力較小，增加了穩定性。

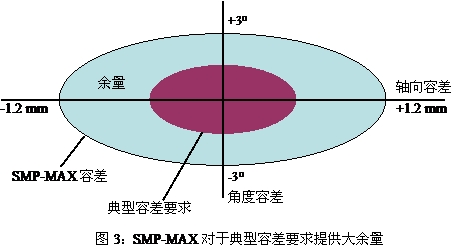

相對第二代加裝彈簧的設計方案，第三代產品 SMP-MAX器件結構設計大大簡化，在得到更大容差的同時獲得了更低的成本。圖3顯示了典型的設計師對“板對板”連接器容差要求以及SMP-MAX所能達到的容差范圍。其中中心橢圓代表典型的對“板對板”連接器容差要求，外橢圓代表SMP-MAX的容差范圍，兩橢圓之間的距離則代表了SMP-MAX對于典型設計要求可提供的余量。大的余量意味著更好的魯棒性，“板對板”連接系統更簡單、連接更快速、更可靠、更不易損壞。


SMP-MAX連接器在獲得很好機械性能的同時，也保證了優異的電氣性能：在承諾的容差范圍內保證一套“板對板”連接的典型駐波(VSWR)在3GHz范圍以?xún)?nèi)小于1.2，滿足目前幾乎所有的無線通訊系統標準要求。

SMP-MAX性能

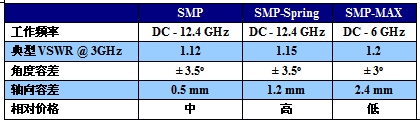

表1顯示了 SMP, SMP-Spring和SMP-MAX三種“板對板”同軸連接器的性能比較。

SMP-MAX的設計體現了很好的靈活性，通過降低工作頻率范圍獲得了更大的容差范圍和更高的功率。考慮到無線通訊典型應用頻率800MHz-2.5GHz，6GHz的工作頻率仍然可以滿足大多數的應用需求。在獲得更優性能的同時，SMP-MAX的設計對于用戶也實現了更低的采購及使用成本。



SMP-MAX的優異特性還包括：

特別設計的轉接器可與標準的SMP插座互配，以前使用SMP插座的用戶無需更改電路板和更換已有的SMP插座

在合適的頻率和溫度情況下，工作功率高達300W

可提供“對稱”與“非對稱”兩種方案。“對稱”設計的轉接器兩端接口相同，兩插座分別為推入卡緊式（Snap-on）和劃入式（Slide-on）。“對稱”設計的轉接器可避免裝配時方向插錯，但一套“板對板”連接器需要三個不同的料件

可根據需要提供靈活的PCB接口設計（穿孔或SMT）

結論

第三代“板對板”SMP-MAX同軸連接器在達到更高容差水平的同時獲得了更低的成本。第一代“板對板”SMP同軸連接器只能提供有限容差，不能滿足最新的設計要求。第二代“板對板”SMP-Spring同軸連接器提供了大容差，但設計較復雜，成本高。第三代“板對板”SMP-MAX同軸連接器為設計師們提供了很好的成本和性能余量。
