產品特性:
- 2.00mm間距、4.05mm插配高度、6.35mm插配寬度
- 采用堅固的雙確立鎖定設計
- 雙觸點端子設計
- 極性加強筋
應用范圍:
- 滿足薄屏LED電視和其它緊湊型設備的低功率要求
LED電視的LED光源可以位于跨過屏幕中間的母線(bus-bar)上,在某些最新機型中,還可位于面板的邊緣,以免造成陰影。若放置在邊緣,為了實現最薄顯示屏,節省空間就變得更為重要。

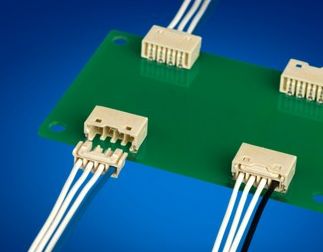

Molex Incorporated推出IllumiMate線對板連接器系統,專門設計用來滿足薄屏LED電視和其它緊湊型設備的低功率要求。IllumiMate具有2.00mm (0.079") 的間距、4.05mm (0.159") 的插配高度和6.35mm (0.250") 的插配寬度。IllumiMate的寬度是目前市場上所有同類低功率連接器系統中最窄的,此外IllumiMate還具有顯著的成本和性能優勢。
IllumiMate連接器采用堅固的雙確立鎖定設計,具有用于目視確認的鎖定窗口和易于使用的鎖銷,以確保牢固插配。Molex IllumiMate系列的其它關鍵特性還包括:確保安全電氣接觸的雙觸點端子設計,確保PCB保持力的寬焊接點,以及接頭中電路之間的極性加強筋(polarizing rib),便于插配并保護觸點。此外,IllumiMate連接器不含鹵素,符合全球環保要求。
Molex微型產品部全球產品經理Steve Kim解釋說:“目前市場上的類似產品都遇到了插配確認問題,Molex IllumiMate連接器帶有堅固的雙確立鎖定(dual positive lock),能夠提供牢靠的鎖定,并具有窗口設計以確認完全插入。生產IllumiMate所采用的制造技術還具有顯著的成本優勢。”
