Molex展出EXTreme Ten60Power大電流連接器用于板對板連接

發布時間:2011-03-23

產品特性:Molex展出EXTreme Ten60Power大電流連接器用于板對板連接

  • 每英寸線性空間上可提供260A的電流

應用范圍:

  • 所有板對板連接應用

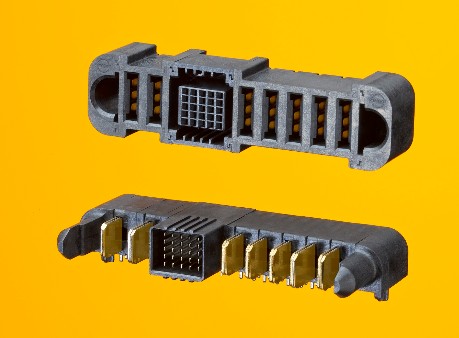

Molex公司近日展出新版本 EXTreme Ten60Power大電流連接器。這款最近榮獲互連技術和組件類別2011 DesignVision大獎的連接器,在每英寸線性空間上可提供高達260A的電流,這是目前市場上薄型連接器所能達到的最高電流密度。

Molex新產品開發經理Ken Stead表示:“這款產品采用了Molex最佳的功率和信號設計,能夠滿足市場對更小空間和更高功率的要求。EXTreme Ten60Power在單個薄型連接器外殼中整合了功率和信號觸點,以獲得最大的電流-空間比。”

相比Molex原來的24個信號、3排(2.54mm x 2.54mm) 產品,這些25個信號、5排(2.00mm x 1.65mm)模塊的信號觸點間距更小,適合于所有板對板連接應用。此外,這些新的HDS模塊備有焊尾(solder tail)和壓配兩種選項,進一步增加了客戶的設計靈活性。EXTreme Ten60Power模塊提供250V或600V兩種規格。兩種型款均有1 到 10個片式電源連接器模塊,每片為60A UL/CSA 電流和6 到 40個信號。這種穩健的觸點設計可用于AC (7.50mm電源線間距)、DC (5.50mm)和信號。提供一系列模塊選項,使得系統具有高度可配置性,包括:三種不同插配長度——末端裝(end-mount)、頂端裝(top- mount),或側面裝導向模塊;空閑電源位置;用于共面或正交設計的直角和垂直安裝連接器??蛻艨梢愿鶕?jù)自己的要求來定制EXTreme Ten60Power模塊,無模具成本,也不會延長交付時間。

Stead 補充道:“在新的架構和平臺上解決功率問題是我們產品開發團隊的主要關注焦點。模塊化的Ten60Power系統整合了空間受限應用實現設計靈活性需要的所有特性,在這些關鍵應用中,電源和信號完整性對實現性能目標不可或缺。”

Molex EXTreme Ten60Power連接器能夠滿足UL 1977對熱插拔應用額定中斷電流的要求。EXTreme Power包含EXTreme Ten60Power、EXTreme LPHPower 和EXTreme PowerMass連接器系統,備有全面可供選擇的電流密度、機械外殼、插配端子和配置選項。
