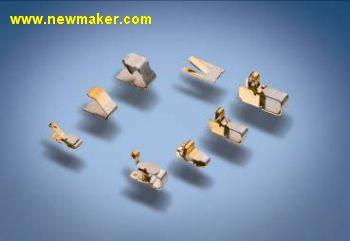

TE推高度可攀升的彈片及一個完整系列的彈片

發布時間:2011-08-08 來源:佳工機電網

產品特性:

  • 彈片高度從1.8毫米到3.4毫米不等
  • 預載功能可達到普通彈片的工作區域的近兩倍
  • 產品接觸面有微凹,增加了產品的可靠性
  • 底部的小孔增加了焊接強度

應用范圍:

  • 移動設備
  • 個人電腦到家庭娛樂設施
  • 工業設備


隨著消費者對電子設備需求的日益增長,對這些設備內部連接的需求也隨之增長。為應對這一增長趨勢, TE Connectivity(TE),原Tyco Electronics,研發了高度可攀升的彈片及一個完整系列的彈片來滿足各行業對此類產品急速增長的需求。

TE高度可攀升的彈片高度從1.8毫米到3.4毫米不等。“所有這些型號的彈片安裝的位置都在同一點上,因此客戶能在需要變更設計時輕松地更換產品。”TE產品管理總監Eric Himelright說道。“隨著高度可攀升的彈片在市場上的推出,我們將為客戶減少設計成本并縮短產品的上市和投資回報周期。”

TE高度可攀升的彈片的另一個重要特性是其預載功能,可達到普通彈片的工作區域的近兩倍,并增加0.2N的接觸力。產品接觸面有微凹,增加了產品的可靠性。后彎的尖端為防止印刷電路的線間電容影響去除了銳邊。高度可攀升的彈片的背面有拾取-貼裝位置,可用于客戶的自動組裝線。產品底部的小孔在減少過熱焊點的同時增加了焊接強度。

除高度可攀升的彈片外,TE還提供一個完整的彈片系列產品,包括各種型號和尺寸。目前可供應4種型號。產品的有效高度范圍從0.3毫米到6.5毫米不等,寬度范圍從0.8毫米到2.5毫米。這些產品在PCB(印刷電路板)中所占空間都非常小,可適用于使用標準設備所進行的焊接和拾取-貼裝。

彈片,又稱為彈簧屏蔽夾或通用接地觸點,主要具有三種用途:設備與印刷電路板之間的接地;屏蔽電機、天線、揚聲器和麥克風的振動;用作信號連接器,傳送數據同時連接主印刷電路板和次印刷電路板之間的應用程序棧。

TE產品專員Olive Wu表示:“TE彈片具有廣泛用途,可用于包括從移動設備和個人電腦到家庭娛樂設施和工業設備。”彈片可用于所有小型印刷電路板。
