Micro USB連接器:SMK上市抗剝離強度提高至2倍的Micro USB連接器

發布時間:2011-09-26 來源:日經BP社

產品特性:

  • 低高度、省空間
  • 插拔壽命為1萬次,耐壓1分鐘內AC500V
  • 接觸電阻30mΩ以下,絕緣電阻1000MΩ以上
  • 雙重屏蔽盒構造,剝離強度提高到了2倍
  • 封裝底部由外側屏障盒形成

應用范圍:

  • 適用手機、數碼相機等家電產品

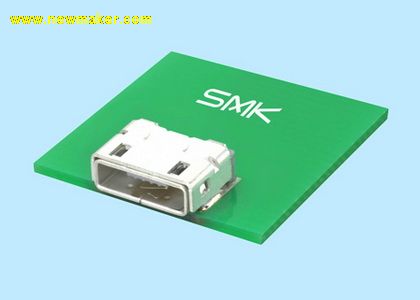

SMK發布了剝離負荷的抗變形強度提高至該公司原產品約2倍的Micro USB連接器“Micro USB連接器(Strong type)”。符合USB規格(Revision 2.0)。上市時間為2011年9月,產能為50萬個/月。

據SMK介紹,新產品采用該公司自主開發的雙重屏蔽盒構造,由此剝離強度提高到了2倍。這種屏蔽盒不僅在外側和內側之間設有凹凸構造,而且還設置了防止前后左右偏移的構造。封裝底部由外側屏障盒形成,從而可排除內側部分的凹口和孔形狀,而且還可以防止焊接溶劑飛濺到插頭插入口內部。另外還留有吸附空間,可支持自動封裝。

該連接器尺寸為高2.8mm×寬7.9mm×進深6.2mm的低高度、省空間型產品。額定電壓和電流方面,電源部分為DC5V和1.8A,信號部分為DC5V和1.0A。接觸電阻(初期值)在30mΩ以下,絕緣電阻在1000MΩ以上(DC500V,1分鐘后),耐壓在1分鐘內為AC500V(無電弧和絕緣破壞等異常情況時)。使用溫度范圍為-30℃~+80℃。插拔壽命為1萬次。
