PMR跳線系列:羅姆開發出超低阻值跳線電阻器用于家電產品

發布時間:2011-10-31 來源:羅姆株式會社

產品特性:

  • 導通電阻值達Max0.5mΩ
  • 大電流適用(22.4A~63.2A)
  • 對過電流負載和脈沖負載具有卓越的耐受能力
  • 封裝簡易,通過跳線引出線即可替換,可表面貼裝

應用范圍:

  • 筆記本電腦等一般家電產品


日本知名半導體制造商羅姆株式會社(總部:日本京都市)開發出導通電阻值降低到Max0.5mΩ、同時使額定電流大幅提高的超低阻值跳線電阻器“PMR跳線系列”。本產品已經開始提供樣品(樣品價格:20日元/個),并于9月份起以月產1000萬個的s規模投入量產。生產基地位于羅姆菲律賓工廠。

筆記本電腦等一般家電產品中,一直以來為在同一封裝基板上實現電路、功能的切換和電路的短接等而使用跳線電阻(零歐電阻),但傳統的跳線電阻即使是低阻值產品也有數十mΩ的電阻值。近年來,伴隨著電子設備的多功能化,電路中的電流值也在不斷增大,這種跳線電阻中的功率損耗和電壓漏失已經更加不容忽視,因此,對于電阻值更接近于零的跳線電阻器的需求不斷高漲。

此次羅姆開發出的PMR跳線系列,采用了電阻體中導電性能卓越的特殊合金,大大降低了電阻值(是傳統產品的1/100),另外,通過獨創的芯片結構,使額定電流大幅提高,在大電流通電時亦可實現功率損耗和電圧降的最小化。不僅如此,還可滿足從便攜設備到車載設備的廣泛需求,產品線已達5種產品,尺寸從1608(22.4A)到6432(63.2A)。這將為減少各種電子設備的耗電量做出巨大貢獻。

羅姆一直在小型化、多元化、超高精度化、超低阻值化等電阻器的廣泛技術領域走在世界前列。今后也將繼續擴充適合各種需求的高品質電阻器產品線。

超低阻值跳線電阻器“PMR跳線系列”的主要特點

1) 導通電阻值達Max0.5mΩ(是傳統厚膜型的1/100)
2) 大電流適用(22.4A~63.2A)
3) 對過電流負載和脈沖負載具有卓越的耐受能力
4) 全面實現無鉛
5) 封裝簡易,通過跳線引出線即可替換,可表面貼裝

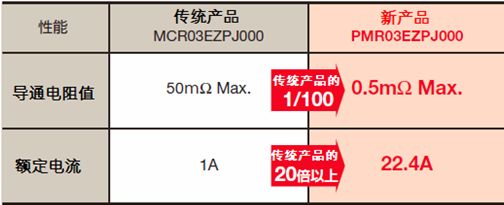

額定電流
與傳統產品相比,額定電流是其20倍以上(例:1608尺寸產品)

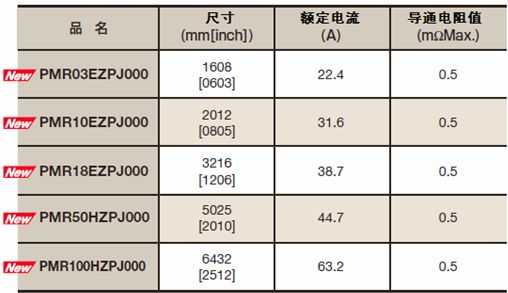

規格
