Molex新型免損壞通孔單排連接器

發布時間:2012-08-18 來源:電子元件技術網 責任編輯:Hedyxing

導言:新加坡全套互連產品供應商Molex公司最近推出新的通孔(through-hole) Micro-Lock單排連接器,主要用于數據/通信、電信、網絡設備和消費電子產品,包括游戲機和LCD及PDP平板顯示器的線對板應用。Micro-Lock確立鎖閂(positive-lock) 2.00 mm間距連接器具有6.00 mm的低插配側高和‘免損毀’設計特性,防止在連接器插配期間損壞連接頭針腳。

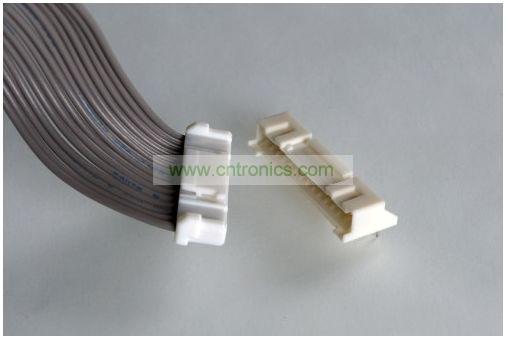

Molex新型Micro-Lock Positive-Lock連接器
Molex新型 Micro-Lock連接器

Molex微型產品區域產品經理Goji Tanabe解釋道:“由于平板電視和其它電子設備變得越來越薄,電子產品的組裝更密集,線對板連接器的插配可能帶來端子或針腳需要高插入力而發生損壞的問題。新型節省空間的Micro-Lock連接器系統為2.00 mm間距連接器提供了業界最低插入力,并結合了防止針腳損壞的保護特性,防止連接頭針腳在成角度插配時彎曲或損毀。”

Micro-Lock連接器系統具有通孔設計特性,每個針腳的額定電流為3.0A,并且提供4至15電路型款,波紋形端子和圓形連接頭針腳實現了較低的插拔力,符合許多電子產品的關鍵要求。此外,與音叉和U形端子設計相比,波紋形端子設計能夠確保更可靠的電氣性能,以及更小的針腳角度。

Micro-Lock連接器帶有護墻(guard wall)和卡位特性,導引膠殼進入連接頭,在外殼對齊時才碰觸到針腳,實現安全的免損毀插配。這款兩點式確立鎖閂連接器系統具有寬插配鎖閂,提供牢固的插配保持力并保護連接頭針腳,防止由針腳損壞而導致的信號衰減或干擾。Tanabe補充道:“Micro-Lock連接器是市場上側高最低的確立鎖閂通孔連接器之一,完全適合需要穩健的性能和可靠性的OEM廠商。”

Molex公司Micro-Lock連接器采用環保的低鹵素材料制造,在推出通孔設計型款的Micro-Lock連接器系列之后,公司計劃在稍后推出包含SMT、垂直和雙排型款等其它特性的型款。
