【導讀】為了解決由電容器振動所產生的“嘯叫”問題，村田研發出了在獨石陶瓷電容器上安裝了內插電路板,現已量產。

在筆記本電腦、手機、數碼相機等各種應用設備的電源電路方面，由電容器振動所產生的“嘯叫”問題已成為設計方面的課題。村田推出了“內插電路板獨石陶瓷電容器”的商品化。本產品能夠由內插電路板吸收電容器的振動，把振動對主電路板帶來的影響作最大有效的抑制。



在這次實現了商品化的產品之外，村田以后也將會繼續努力擴充我們的產品陣容。

產品特點

    * 通過在內插式電路板上貼裝獨石陶瓷電容器來抑制由電容器壓電效應引起的電路振動的“嘯叫”問題
    * 特性優于傳統電容器 (GJ8系列Another WindowAnother Window) ，并且比KRM系列Another WindowAnother Window更能夠?qū)崿F(xiàn)整機的低背化，最適用于便攜式設備

用途

智能手機等便攜式設備、電腦、數碼相機、電視等AV設備

系列產品型號

    * ZRA18MR60J226ME11
    * ZRA21NR60J226ME11

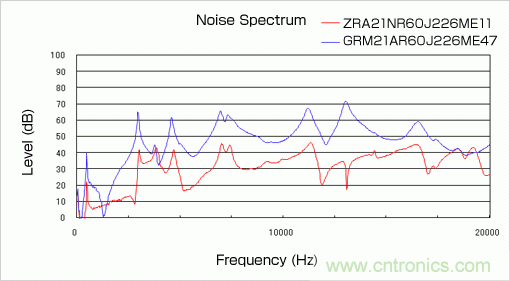

特性圖

代表例: ZRA21NR60J226ME11與傳統陶瓷電容器 (GRM21AR60J226ME47) 相比較時，嘯叫強度的測試結果



電氣特性

溫度特性:	R6 (±15%)
額定電壓:	6.3Vdc
容量值:	22μF
容量偏差:	M (±20%)

外形尺寸圖



ZRA18M:     L=2.0±0.1、W=1.2±0.1、T=1.15±0.1
ZRA21N:     L=2.4±0.1、W=1.65±0.1、T=1.35±0.1(單位: mm)

生產體制

已經開始量產

術語說明

*1 內插式 (Interposer) :     配合獨石陶瓷電容器的尺寸成型的印刷電路板的一種
*2 嘯叫:     陶瓷材料上施加交流電壓時會發生物理振動的現象。焊接到電路板上之后，導致電路板表面產生振動，頻率達到人耳可聽見的聲音。
