USB可供100W電,熱量傳導成為新問題

發布時間:2012-11-23 責任編輯:easonxu

【導讀】USB出臺100W供電新標準,可以當做“電源插座”使用。雖然USB PD的標準已經確定,但熱量就會成為一個問題,最讓人擔心的是“連接器和線纜關聯部分”,需耐熱性較高的產品。


由于具有可邊傳輸數據邊供電的便利性,USB被各種電子產品廣泛采用。其供電能力還將進一步增大。通過USB實現100W供電的標準“USB Power Delivery Specification( USB PD)”的“Revision 1.0”已于2012年7月制定完成,其中還包括分別支持USB 2.0和USB 3.0的標準。支持“Revision 1.0”的連接器、線纜和半導體芯片的試制品最快將在2012年內亮相。

USB PD的標志
圖1:USB PD的標志

此前USB 2.0的最大供電能力為2.5W(5V、500mA),USB 3.0為4.5W(5V、900mA),新的標準將USB的最大供電能力一下子提高到了100W,就能夠?qū)崿F(xiàn)為筆記本電腦供電。最近,出現了通過一根USB連接線實現影像輸入和供電的外置顯示器。如果最大供電能力達到100W,則可驅動30英寸以上的顯示器。

USB PD的供電范圍為10~100W,具體包括5V/2A、12V/1.5A、12V/3A、20V/3A以及20V/5A。不過,用于便攜終端的Micro USB連接器最大只有12V/3A的供電能力。

USB PD新增了專用的連接器標準。比如,增加了可檢測USB PD接收側連接器(插座)與插入側連接器(插頭)之間接觸情況的針腳等(圖2)。不過,在USB PD連接器中,除了新定義的針腳以外,其他針腳的布局與原來的USB 2.0及USB 3.0相同。使用原來的USB連接線時,則會按原來的標準供電。

針腳數量增加
圖2:針腳數量增加

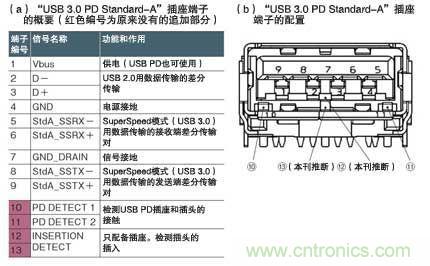

在USB PD標準中,針腳數量多于普通的USB連接器。比如,“USB 3.0 PDStandard-A”追加了旨在檢測插座和插頭之間接觸和插入情況的針腳。

除了“PD Standard-A”和“PD Standard-B”以及“PD Micro-B”各自的插頭和插座標準外,還有“PD Micro-A”插頭和“PD Micro-AB”插座的標準。

雖然USB PD的標準已經確定,但是在向產品安裝和普及時仍有許多課題。一位熟知USB動向的技術人員表示,最讓人擔心的是“連接器和線纜關聯部分”。這位技術人員介紹說:“如果向與原來USB同尺寸的連接器提供100W電力,熱量就會成為一個問題。因此,必須將連接器中使用的部件與材料換成耐熱性較高的產品。不過,高耐熱性樹脂存在價格太貴而且太硬的課題。如果過硬,連接器插拔時容易損壞,難以維持相同的插拔次數。”
