【導讀】近幾年智能手機、手機、MP3播放器等具有防水性能的產品陸續上市,因此對外部連接配件的防水性能的要求也是水漲船高。SMK為智能手機提供φ3.5耳機防水插口,采用了SMT型的貼裝方法。還能貼裝在FPC。
SMK最新開發和發售用于智能手機/小型薄型移動終端的φ3.5耳機防水插口,本產品采用了防止從插口插入部位向整機內部浸水的結構,而且在產品和整機外殼之間安裝了O型圈,從而實現了高度防水性能。此外,通過SMK獨自的結構實現了小型化和低背化,從而讓整機更加小型化和薄型化。

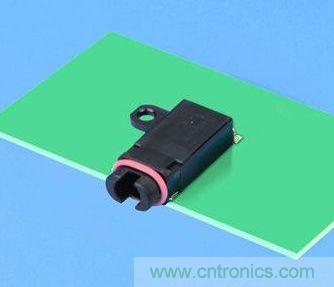

圖1: φ3.5mm耳機防水插口
特點
1) 附帶4極1個開關功能。加上語音L/R和GND,可以多連接一個信號。
2) 采用介入插頭的套筒結構開關(Sleeve Make Switch)方式檢出插頭,通過自行凈化效
3) 采用獨自的結構,設置了IPX7的防水性能。
4) 采用SMK獨自的結構,實現了小型化和低背化。提高接觸可靠性。
5) 采用了SMT型的貼裝方法。還能貼裝在FPC。
6) 符合RoHS指令的環保產品。
主要規格
1)絕緣電阻 :DC500V 100MΩ以上
2) 耐電壓:AC100V(1分鐘)、AC200V(1分鐘)
3) 額定電壓電流 :DC5V、0.5A
4)接觸電阻 :50mΩ以下
5)使用溫度范圍:-30℃~+70℃
用途
智能手機、手機基站、PDA(Portable Digital Audio)、其他小型AV機器
銷售信息
2012年12月發售,產能 為400,000個/月 ,樣品價格:100日元/個。
