手機連接器專題一:定義構成和供應廠家

發布時間:2013-01-16 責任編輯:alexwang

【導讀】現代生活中充斥著各種各樣的電子產品,這些產品豐富了我們的生活?yuàn)蕵?,方便了工作學習,連接器是所有電子設備中不可或缺的一部分。而手機尤其是智能手機在我們生活中所使用的頻度也是越來越高,作為兩者結合點的手機連接器,我們使用頻繁,卻知之有限,提起它,普通消費者的第一反應可能是數據連接線,充電器,類似于蘋果的lingting連接線,耳機的3.5mm連接線等,其實,這僅僅是手機連接器的很小一部分。電子元件技術網將推出手機連接器的一些列專題,從定義分類市場趨勢等方面帶大家一起了解這個熟悉而又陌生的電子器件。第一部分:定義構成和供應廠家。


手機連接器專題一:定義構成和供應廠家

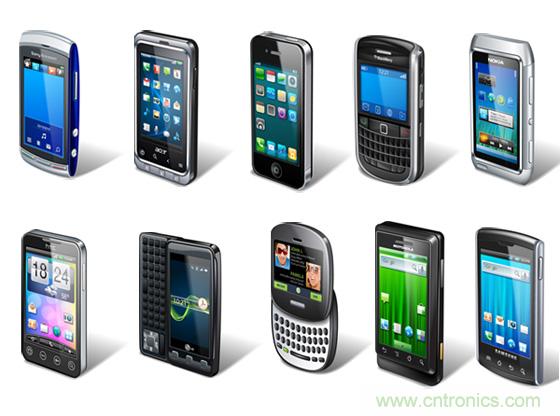

智能手機

定義
手機連接器是手機中重要的電子元器件,它們的好壞直接關系到手機的質量和其使用的可靠性。手機絕大部分的售后質量問題也大多與連接器相關。 手機所使用的連接器種類根據其產品的不同而略有差異,平均使用數量約在5~9種之間(5-10多個不等,RF,USB,Audio Jack 或DC Jack,Battery Conn等,有些手機,僅僅RF連接器就用3個),產品種類可以分為內部的FPC連接器及板對板連接器、外部連接的I/O連接器,以及電池、SIM卡連接器,Camera Socket,顯示連接器等。

構成
1.接觸件(contacts)是連接器完成電連接功能的核心零件。一般由陽性接觸件和陰性接觸件組成接觸對,通過陰、陽接觸件的插合完成電連接。陽性接觸件為剛性零件,其形狀為圓柱形(圓插針)、方柱形(方插針)或扁平形(插片)。陽性接觸件一般由黃銅、磷青銅制成。陰性接觸件即插孔,是接觸對的關鍵零件,它依靠彈性結構在與插針插合時發生彈性變形而產生彈性力與陽性接觸件形成緊密接觸,完成連接。插孔的結構種類很多,有圓筒型(劈槽、縮口)、音叉型、懸臂梁型(縱向開槽)、折迭型(縱向開槽,9字形)、盒形(方插孔)以及雙曲面線簧插孔等。

2.絕緣體絕緣體也常稱為基座或安裝板,它的作用是使接觸件按所需要的位置和間距排列,并保證接觸件之間和接觸件與外殼之間的絕緣性能。良好的絕緣電阻、耐電壓性能以及易加工性是選擇絕緣材料加工成絕緣體的基本要求。

3.殼體也稱外殼,是連接器的外罩,它為內裝的絕緣安裝板和插針提供機械保護,并提供插頭和插座插合時的對準,進而將連接器固定到設備上。
4.附件附件分結構附件和安裝附件。結構附件如卡圈、定位鍵、定位銷、導向銷、聯接環、電纜夾、密封圈、密封墊等。安裝附件如螺釘、螺母、螺桿、彈簧圈等。附件大都有標準件和通用件。

生產廠家

手機連接器廠商,國內有立訊精密、長盈精密、中航光電、恩尼特克電子等本土企業,臺灣地區有鴻海、連展等廠商。國外知名的廠商有泰科國際,Amphenol,Molex,F(xiàn)CI,JAE,Yazaki等。具體廠商情況,可以參考一下文章中的介紹:
《光纖連接器基礎知識匯總之四:主要供應商》

目前,國內生產廠商雖然有所發展,但是規模和制造能力以及成本控制能力還不能跟國外知名廠商相比,這是因?yàn)椋环矫?,由于?guó)外大廠及合資企業已經形成了多年的穩定供貨,新的企業很難進入;另一方面,國內廠商是常規的連接器生產方式,而國外大廠是靠大規模生產線、裝配線來保證質量和低成本,這是常規生產無法實現的。但是隨著國內市場的不斷壯大,這種外強內弱的情況有望改觀。

參考閱讀:
手機連接器專題二:分類
手機連接器專題三:市場分析
手機連接器專題四:未來發展趨勢
