【導讀】近日，Diodes公司推出了最新限流電源開關系列，以2mm x 2mm超小封裝帶來高電流處理能力，提升了USB接口的功率密度。這六款全新單通道器件的導通電阻(Rds(on))僅為70mΩ，連續輸出電流最高可達2.5A。
Diodes公司(Diodes Incorporated)推出最新限流電源開關系列，以2mm x 2mm超小封裝帶來高電流處理能力，提高機頂盒、LED電視及筆記本電腦等產品的USB3.0接口保護電路的功率密度。這六款全新單通道器件的導通電阻(Rds(on))僅為70mΩ，連續輸出電流最高可達2.5A，并且采用了占位面積小的U-DFN2020-6微型封裝。

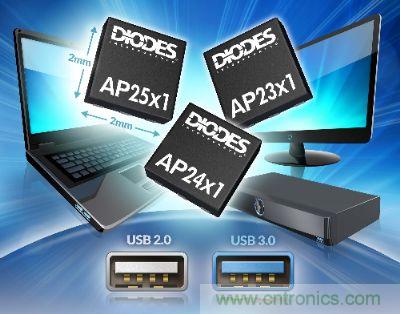

圖示：Diodes推出的新型電源開關
可靠的接口解決方案
這些電源開關能對所有承受大電容負載及有短路可能的應用提供可靠的接口保護解決方案，包括反向電流阻斷、過流、過溫、欠壓封鎖和短路保護。新器件也集成了受控的輸出放電功能，以確保輸出電容器的放電。此外，這些開關的快速短路反應時間僅為2μs，有效防止不必要的系統關閉或重新啟動。
新型開關電源特性
這些新器件的輸入電壓范圍為2.7V到5.5V，適用于3.3V與5V電源供電系統。其中AP2501(低啟動)及AP2511(高啟動)支持最高達2.5A連續輸出電流，其引腳排列與能夠處理2A連續輸出電流的AP2301和AP2311相互兼容。AP2401和AP2411同樣是額定電流為2A的電源開關，但它們在過流情形下提供輸出負載關斷功能，從而允許系統進一步優化故障狀態管理。所有六款電源開關也配備了開漏極過流故障指示，內置的7ms延遲濾波用以防止故障誤報。
除了U-DFN2020-6微型封裝外，所有器件都有SO8，MSOP-8/EP以及U-DFN3030-8封裝。工作溫度范圍為-40ºC到+85ºC。
Diodes推出的新型限流電源開關系列，單通道器件導通電阻僅為70mΩ、連續輸出電流最高可達2.5A，采用微型封裝，配備了開漏極過流故障指示，能夠有效的提升USB接口保護電路的功率密度。
