一種實用精確的電纜測試電路設計

發布時間：2013-11-01 責任編輯：sherryyu

【導讀】伴隨著自動化程度的提高，電纜也理應得到了越加廣泛的應用，而電纜性能也大程度上影響著設備的正常工作。這樣的種種嚴格的要求使得電纜測試難度越來越高。這里分享一個實用精確的電纜測試電路設計方案，該電路設計可使電纜測試的準確性提高，并且能滿足批量生產，供大家參考學習。

下面分享的是一個自己特別喜歡的電路——電纜測試電路，相關參數如電路圖中所說，僅供大家參考。

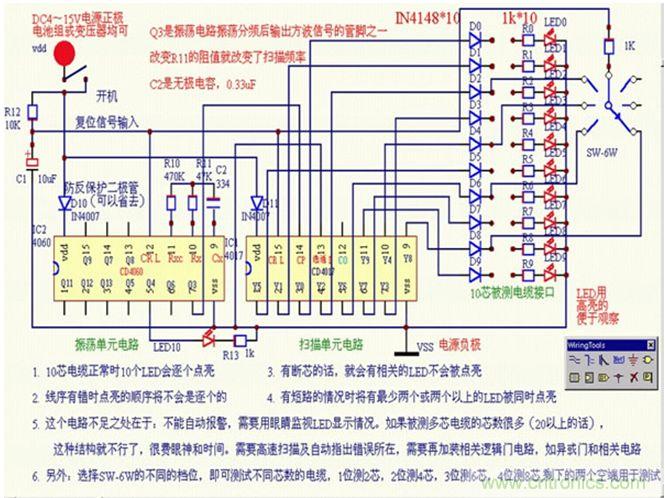

電纜測試電路
