選型必備:合適變壓器選擇應注意的幾點問題

發布時間:2015-02-26 責任編輯:sherryyu

【導讀】工程師設計電路時或多或少會用到變壓器,如果要想讓電路達到穩定就要選擇合適的變壓器。那么怎么才能選擇到合適自己的變壓器呢?要注意些什么呢?下面小編為你介紹變壓器選用中的幾點問題。

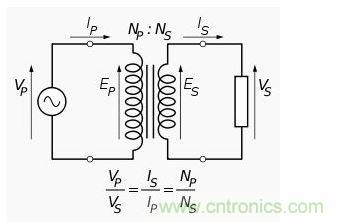

變壓器是應用法拉第電磁感應定律而升高或降低電壓的裝置。變壓器通常包含兩組或以上的線圈。主要用途是升降交流電的電壓、改變阻抗及分隔電路。

變壓器按用途可以分為:配電變壓器、電力變壓器、全密封變壓器、組合式變壓器、干式變壓器、油浸式變壓器、單相變壓器、電爐變壓器、整流變壓器等。

要想讓電路達到穩定就要選擇合適的變壓器。下面為你介紹變壓器選用中的幾點問題:
變壓器選用
一、變壓器的制作中,線圈的機器繞制和手工繞制各有什么優缺點?

機器繞制變壓器的優點是效率高且外觀成形漂亮,但繞制高個子小洞眼的環型變壓器卻比較麻煩,而且在絕緣處理工藝的可靠性方面反不如手工繞制到位。手工繞制可以將變壓器的漏磁做得非常小,其在繞制過程中能針對線圈匝數的布局隨時予以調整,所以真正的Hi–END變壓器一定是純手工繞制,純手工繞制的唯一缺點是效率低、速度慢。

二、環型、EI型、R型、C型幾種電源變壓器哪一種最好?

它們各有其優缺點而不存在誰最好之說,所以嚴格來講哪一種變壓器都可以做得最好。從結構上來講,環型能夠做到漏磁最小,但聲音聽感方面EI型則可以把中頻密度感做得更好一些。單就磁飽和而言,EI型要比環型強,但在效率上則環型又優于EI型。盡管如此,其問題的關鍵還是在于你能不能揚長避短而將它們各自的優點充分發揮出來,而這才是做好變壓器的最根本。

目前的進口放大器中,環型變壓器的應用仍然是主流,這基本說明了一個問題。發燒友對變壓器的評價要客觀公正,你不能拿一個沒做好的東西作參考而說它不好。有人說環型變壓器容易磁飽和,那你為什么不去想辦法把它做到不容易磁飽和?而原本通過技術手段是可以做到這一點的。不下足功夫或者一味地為了省成本,那它當然就容易磁飽和了。同理,只要你認真制作,EI型變壓器的效率也是能做到很高的。

變壓器的品質好壞對聲音的影響很大,因為變壓器的傳輸能量與鐵芯、線圈密切關聯,其傳遞速率對聲音的影響起決定性作用。像EI型變壓器,人們通常覺得它的中頻比較厚,高頻則比較纖細,為什么呢?因為它的傳輸速度相對比較慢。而環型呢?低頻比較猛,中高頻則又稍弱一點,為什么?因為它傳輸速度比較快,但是如果通過有效的結構改變,你就可以把環型和EI型都做得非常完美,所以關鍵還是要看你怎么做。

不過至少可以肯定一點的是,R型變壓器不是太容易做好。用它來做小電流的前級功放和CD唱機電源還可以,如果用來做后級功放的電源,則有比較嚴重的缺陷。因為R型變壓器本身的結構形式不太容易改變,而環型和EI型則相對容易通過改變結構來達到靚聲目的。采用R型變壓器制作的功率放大器電源,通常聲音很板結而匱乏靈氣,低頻往往沒有彈跳力而顯得較硬。

三、變壓器鐵芯的硅鋼片含硅量越大就越好嗎?

未見得,硅鋼片含硅量的大小對變壓器的質量影響不是很大,而有取向和無取向則和鐵芯的型號有關系。其次,即使是同樣型號的鐵芯如果你工藝處理不好,那品質差別也是很大的,其差別有時甚至高達百分之四五十。

好的鐵芯而同樣的材料其熱處理和線卷繞制工藝十分關鍵,良好的熱處理只需很小的10mA激磁電流就能達到15000高斯,而不好的熱處理則可能要 50mA的激磁電流才能達到相應的15000高斯,這二者之間的懸殊差別是很大的。從專業的角度來判斷鐵芯的好與不好,主要是通過激磁電流、鐵損耗、飽和參數幾項指標來進行綜合性價。

四、環型變壓器的帶式硅鋼片若采用了拼接工藝,是不是就意味著品質肯定不好?

還不能一概而論,但是拼接的斷位頭不易太多,因為多一個斷位就多了一個漏磁點,所以接頭點最好不要超過2–3個。制作工藝上凡斷頭拼接均要予先經過酸洗處理,但制造高檔音響器材的環型變壓器,嚴格來講還是采用無拼接的硅鋼片為最好,其工藝質量會更有保障。

五、變壓器中的硅鋼片材料有什么講究?

由于硅鋼在交變磁場中的損耗很小,所以變壓器主要都是采用硅鋼片來作磁性材料。硅鋼片可分為熱軋和冷軋兩類,冷軋硅鋼帶由于具有較高的導磁系數和較低的損耗,因此用來制作變壓器具有體積小、重量輕、效率高的優勢。熱軋硅鋼帶的性能則略遜色于冷軋硅鋼帶。

普通的EI型變壓器是將硅鋼板沖制成0.35–0.5mm厚的E型和I型片子,經過熱處理后再插入繞組線包內,這類鐵芯以使用熱軋硅鋼片居多(含硅量很高的優質硅鋼片型號為D41、D42、D43、D301)。環型和C型變壓器的鐵芯則是采用冷軋硅鋼帶經卷繞而成形,其中C型變壓器系經熱處理浸漆后再切開制成。

變壓器的漏電感是由未穿過初、次級線圈的磁通產生的,這些磁通穿過空氣而自成閉合磁路。增強變壓器初、次級間的耦合密度可以減小漏感。良好的變壓器其漏感應不超過初級線圈電感的1/100,高保真Hi–Fi用的膽機輸出變壓器則不應超過1/500。
