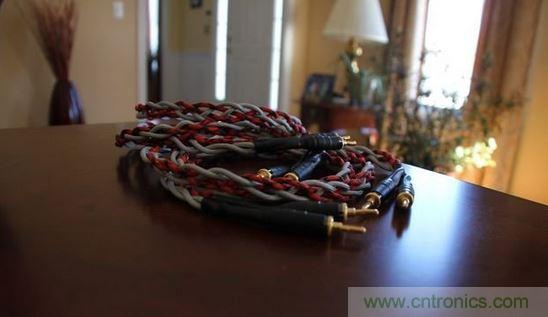

【導讀】歡迎來到我的制作指南——制作高端音頻連接線。本指南將帶你從開始到完成,通過DIY建立多股編織揚聲器連接。你可以根據你的想象,制作任何長度、顏色和款式的連接線。
高端音頻電纜是花費最大的一部分。一些公司 (如 Nordost 和 Audioquest )賣 500 美元一雙的喇叭線!那只是 1 米電纜 !也許你會像大多數人一樣問到,這些 500 元的電線有什么特別?答案很簡單: 沒有 !事實上,這些500美元的揚聲器電纜并沒有什么不同。他們之所以收取高昂的價格,是因?yàn)樗麄兟暦Q幾何和導線的設計將會改善你的聲音的質量。
假如你對高端音頻連接線情有獨鐘,但是你又不想被當個傻子一樣花費500美元去買。那么,最好的辦法是制作一個屬于自己的連接線!根據我給出的10個步驟,你很容易編制揚聲器電纜。
步驟1:制定計劃
在開始之前,你最好做一份計劃書。你必須考慮你想要的最終產品是什么樣子,需要什么材料。一些重要的事情也要做些筆記:
長度
電纜的總長度取決于你的揚聲器離你的功放有多遠。對于桌面設置來說,1m電纜應該能應對大多數情況。但對于家庭影院或聽音室,你需要根據具體情況采取具體措施。
風格
電纜的總長度也取決于電纜的樣式。比如,在同樣長度情況下,編織線就要比雙絞線耗費更多。
電線/電纜
有無數的方法將這些線編織在一起,因此,采用數量不同的電線/電纜進行編織,將直接影響到最終產品的外觀。使用多個長長的薄的電線可以允許電纜更加靈活,并仍可用于高功率設置。我個人比較喜歡 4 線編織,因?yàn)槲蚁嘈潘雌饋?lái)是最好(以下展示的就是這種操作方法)。但是你也可以自由使用任何方法編織!如果你不擅長編織,那么一個簡單的3線編織也可以使用,該方法對任何人來說都很容易,僅僅只需三根線。
顏色
電纜的顏色取決于使用什么顏色的線。你可以選擇任何方法進行顏色處理,有些人甚至用聚四氟乙烯的方式把他們的整個電纜弄成潔白的顏色。
終端
終端的處理完全取決于你。如果你不確定怎么處理,你可以讓他們裸露的連接到你的系統。如果你不確定要使用什么樣的終端,檢查那些已經在系統上的電線,盡量使用同種風格的終端。我個人推薦香蕉插頭,因?yàn)樗麄兪亲钊菀资褂谩?/div>
[page]

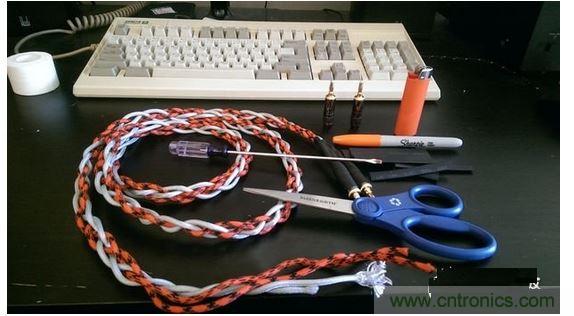

所需工具:
[page]

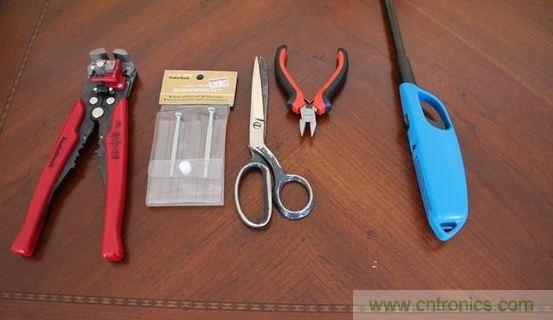

步驟2:工具
所需工具:
- 一對剝線機
- 一個很好的剪刀和或鋼絲鉗
- 從輕或者熱風槍
- 一卷膠帶,或者類似的強度膠帶
- 刀或剃須刀刀片
-一個小螺絲刀

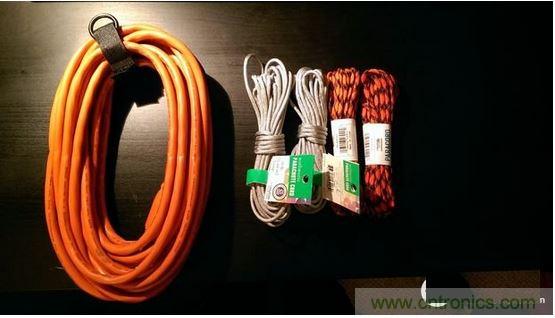

步驟3:材料
你需要什么材料取決于你你想要什么樣子的產品。以下是我需要的材料:
- 72‘的paracord(各種顏色)
- 25’16 AWG三芯延長線
- 8個香蕉插頭
- 一大堆各式各樣的熱收縮管
材料總成本38美元。
最便宜的三線延長線與16 AWG導線可以找到。便宜的電纜易于拆卸,清潔。更昂貴的電纜都緊緊圍繞著形成內導體絕緣的最外層,這使得處理起來困難得多。
步驟4:剝開電纜

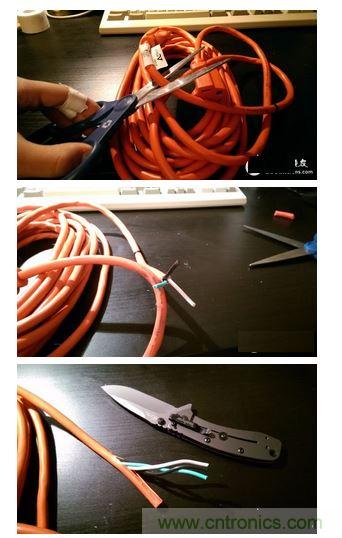

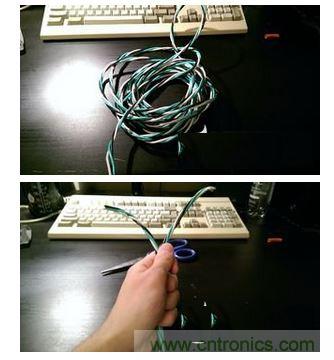

[page](1首先,抓住你的長電纜并切斷兩端的插頭。你會看到里面有三個 16 AWG 導線,這些電線將成為我們的揚聲器電纜。
(2然后使用鋒利的刀片在絕緣電纜的另一端縱切幾英寸,接著把里面的三根導線拉出來。
(3 內部導線一旦露出來,你會發現他們松散地纏繞在一起。
(4現在把他們彼此解開,并根據顏色將它們分開。
(5)每個成品電纜將使用4根線,所以你需要確定完成這個設計需要多少電纜。
步驟5:準備尼龍線

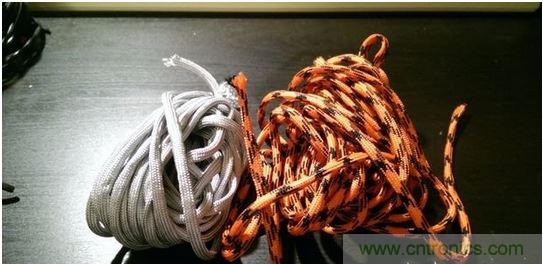

現在我們需要把注意力轉向尼龍繩。我將在下面使用的材料叫做paracord 550。

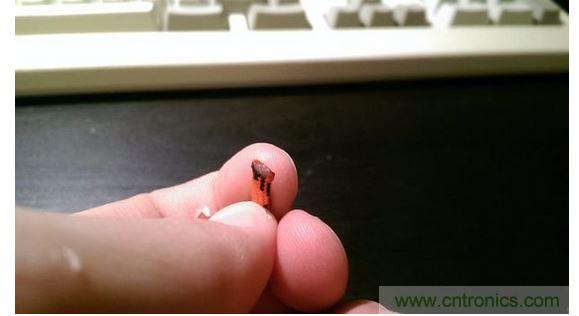

(1) 觀察尼龍繩的末端,你會發現為了防止磨損已經把他們?nèi)诤显诹艘黄稹D阈枰眉舻都魯鄡啥恕?/div>
[page]
[page]

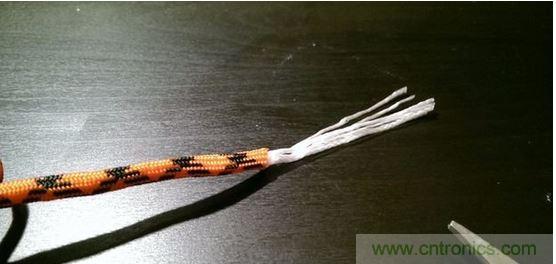

(2) 你會注意到里面有幾股尼龍線,只需將線全部拉出就可以。
步驟6:套線
現在是時候?qū)⑽覀冎皽?zhǔn)備的尼龍繩套在電線上了。然而這不是簡單的在電線外表滑動尼龍繩。

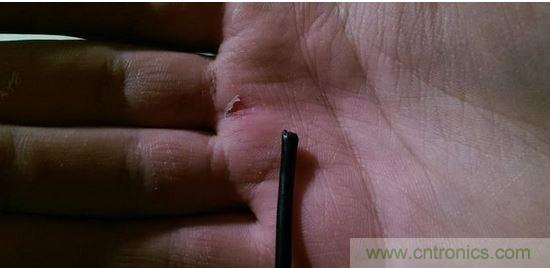

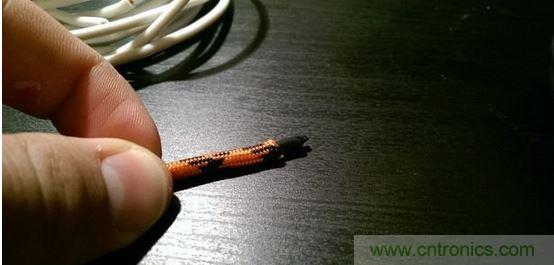

如果不進行處理,那么尼龍繩在電線外表滑動將不可避免的掛到導線內的銅絞線。所以用火機對電線的端部進行加熱處理,直到它開始融化。然后用手指揉捻電線的融化端,或是在桌子上滾動,讓端部形成圓形。這樣就會使尼龍繩能更好的滑動。
確保在一端留下半英寸不用尼龍繩包裹,然后纏繞一塊膠帶。

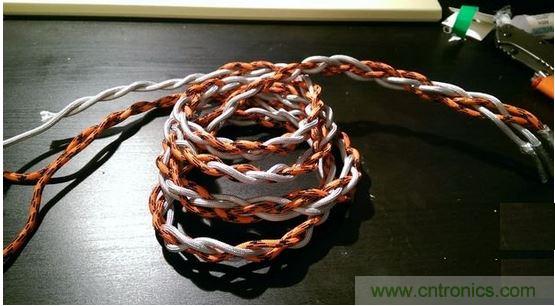

步驟7:編織電線
有很多種不同的方式來編織電纜,可惜我不懂復雜的編織技術,所以我選擇了最簡單的4股編織方式。
注意事項:
不要編織太緊,這樣會大大縮短線的最終長度。不過,如果你有足夠的線材,你可以編織的緊密,因?yàn)檫@樣看起來比松散的更整潔緊湊。
你要做好重新編織的準備,如果他們看起來不美觀的話。所以,建議你最好拿一些備用線進行練習。

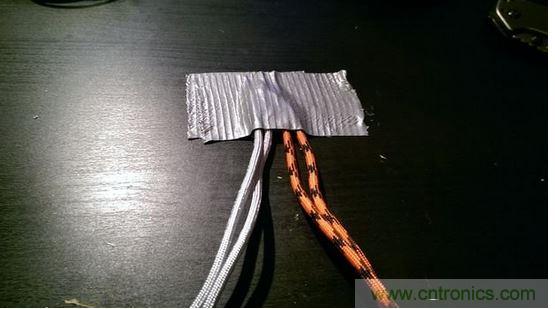

用膠帶將線固定在桌面上,這樣方便你進行編織。
步驟8:添加終端

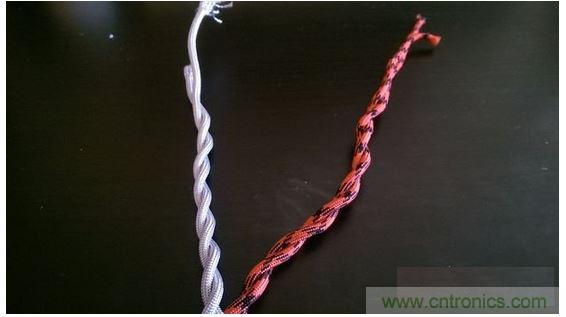

[page][page]

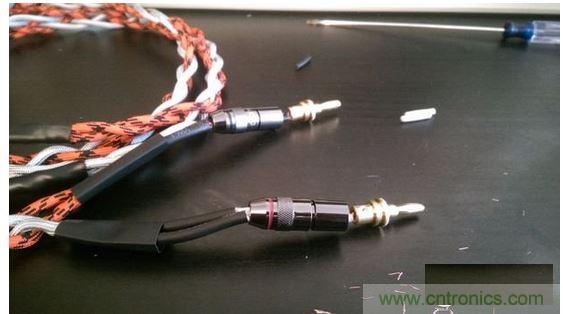

現在,你已經完成了音箱線的制作,開始進行終端的連接——安裝香蕉插頭。需要平頭螺絲刀進行安裝。

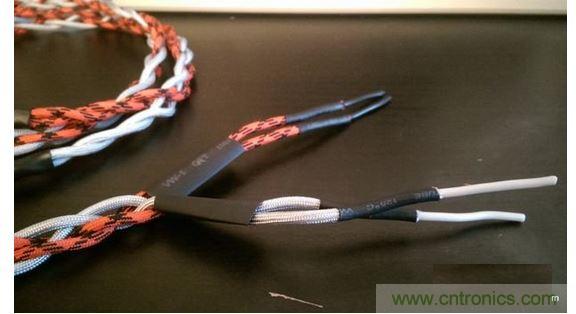

(1) 首先,將絞在一起的線擰開,像圖2所示那樣。
(2) 然后在電線分裂的地方測量5’,做好標記。用你的鋼絲鉗或剪刀剪這里。

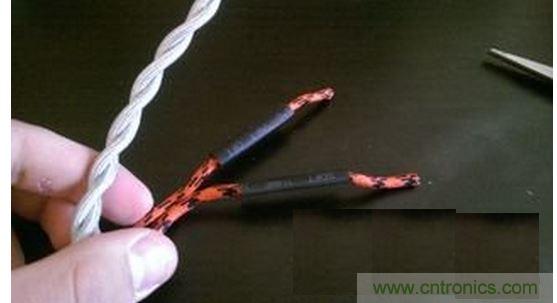

(3) 用熱縮套管套在這個地方,讓它緊緊的收縮。
(4) 然后在已收縮的熱收縮管表面再套一個熱收縮管。
(5) 接著將香蕉插頭與電線進行連接。
(6) 然后用熱收縮管固定香蕉插頭與電線的連接處。
步驟9:測試和故障診斷
在連接到音響系統前,你要像往常一樣用萬用表測試電線的完整性。
(1) 將萬用表調到二極管測試模式,并檢查所有線路的連通性。最主要的還要檢測正負極之間有沒有短路。
(2) 將萬用表調到電阻模式,然后檢查每根電纜的電阻。正常情況下電阻值應該非常低。如果你看到任何一個值大于1歐姆,你都要注意。
(3) 如果你檢測沒問題,就將他們連接到你的系統,并測他們的輸出信號。
步驟10:結束

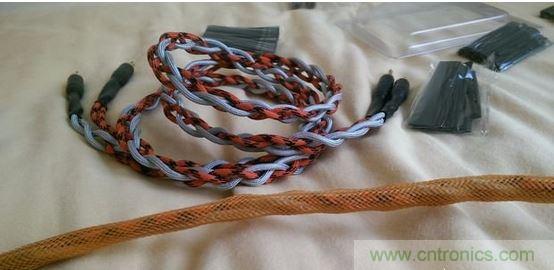

如果你做到了這一步,說明你已經知道如何制作一套高品質,耐用又美觀的音頻線了。顏色和線風格,可以很容易地修改,以配合您現有的裝飾,讓你的電纜融入你的房間或從周圍環境中脫穎而出。
