專家?guī)闾矫卮當_世界——耦合途徑

發布時間:2015-05-15 來源:陳德恒 一博科技 責任編輯:sherry

【導讀】耦合途徑,是傳輸線之間的互容與互感而已,這個互容互感其實也就是傳輸線之間的阻抗。減小互容與互感,加大傳輸線之間的阻抗,傳輸線之間的串?dāng)_也就隨之減小了。

場與路都是助我們理解問題,解決問題的手段。能用路解決的問題,堅決不用到場。
——Mr.S

雖然說串?dāng)_是電磁場的耦合,但是使用電容與電感就可以理解他。

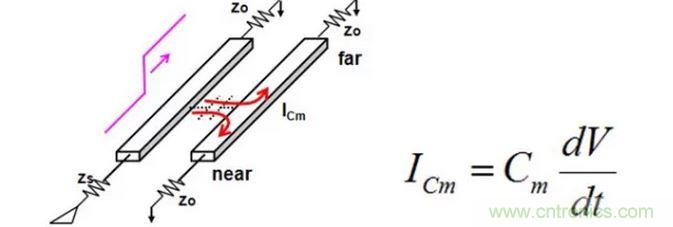

我們都知道兩個導體會構成一個電容,當電容兩端的電壓發生變化時,會有電流從電容中流過:
串?dāng)_

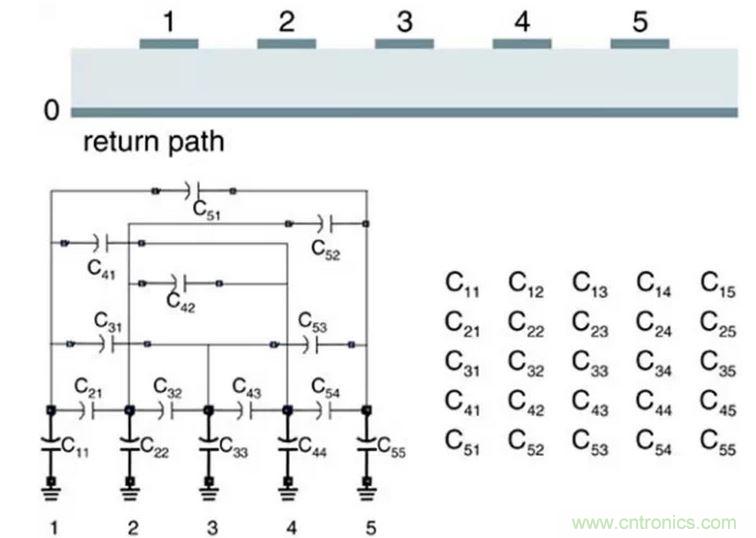

這個電容耦合不止發生在我們的信號線與信號線之間,同時也發生在信號線與回流平面之間。讓我們來看一下下面拓?fù)涞碾娙菥仃嚕?/div>
串?dāng)_
串?dāng)_
[page]

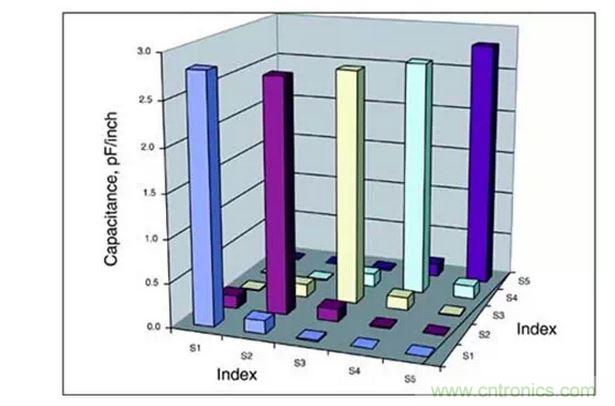

可以看到,信號路徑與回流路徑之間的互容遠遠大于不同信號路徑之間的互容。我們知道,電容越大阻抗越低,而信號會選擇低阻抗的路徑回流。所以更多的能量耦合到了回流路徑上,是的,這句話的意思是,信號的回流與信號的串?dāng)_是同樣的道理,只不過能量在回流路徑上我們叫它回流并且去保護它,在其他信號上時我們叫他串?dāng)_,需要去避免它。當回流路徑阻抗很高時,信號可以通過附近的其他信號進行回流,這時串?dāng)_就非常非常高了。

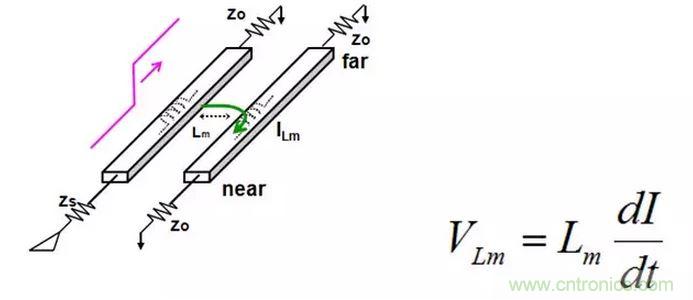

除了以上的容性耦合之外,同樣有著感性耦合:
串?dāng)_

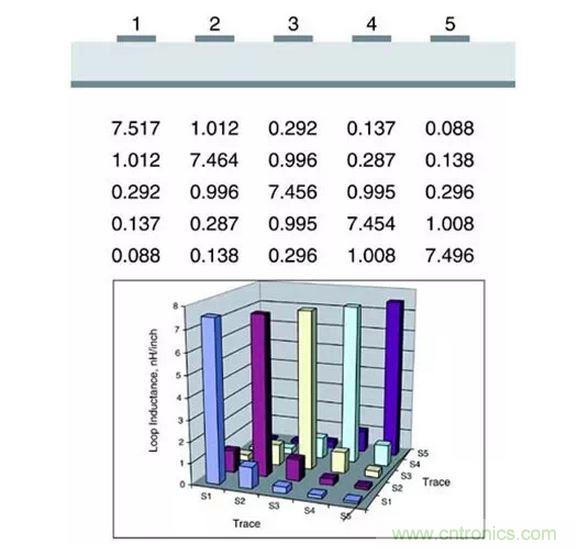

耦合的程度同樣可以用一張互感矩陣表示。如你所想,他的趨勢與互容矩陣無二:
串?dāng)_
在這里,我們只需要將其理解為一個個變壓器?;亓髀窂诫姼休^大,匝數較多,而其他信號的電感較小匝數較少。所以更多的能量耦合到回流路徑上了。感性耦合會比較難理解,需要想清楚電感的定義L=N/I。

好了,耦合途徑我們都搞清楚了,不過是傳輸線之間的互容與互感而已,這個互容互感其實也就是傳輸線之間的阻抗。減小互容與互感,加大傳輸線之間的阻抗,傳輸線之間的串?dāng)_也就隨之減小了。
