爆拆影馳大容量SSD,探秘它的傳輸極限!

發布時間:2015-07-29 責任編輯:sherry

【導讀】作為一個拆機愛好者,對拿到手的硬件產品總是想一探究竟。當然,到手的影馳GAMER512GBPLUS的也擺脫不了被拆的結局,雖然有3年包換的質保,但還是忍不住好奇。下面就跟著土豪一起看看,這一千多的大容量SSD里都有些什么。

影馳GAMER系列512GB的SSD,就這樣沒有質保了,還是挺可惜的。

SSD的背部是SATA3接口及SSD的條形碼和相關的信息。
SSD
這個SSD采用的是卡扣式的組裝方法,外殼是金屬拉絲的外殼,把質保標簽撕開后直接暴力拆解就可以。
SSD

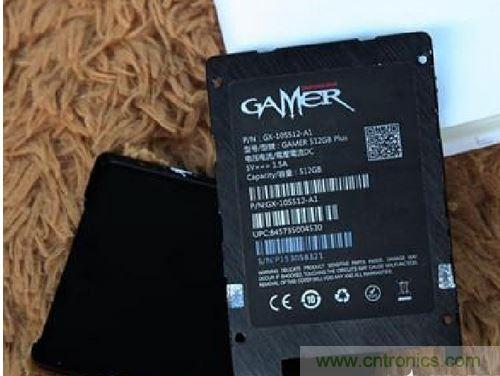

SSD背部的詳細信息。
SSD

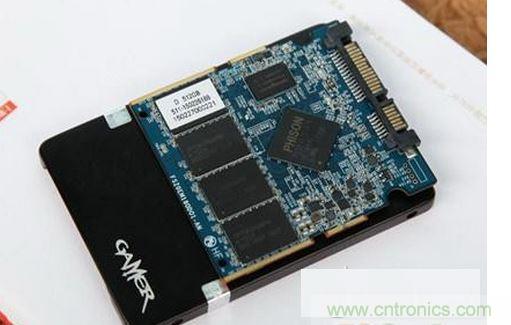

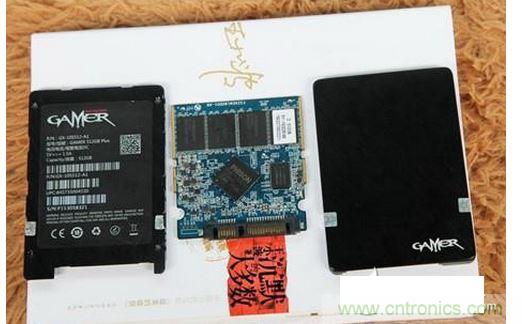

拆開以后,里面并沒有多少東西,一塊PCB+8顆閃存顆粒+主控+緩存。怪不得拿在手上很輕,其實SSD完全可以做的更小的。
SSD

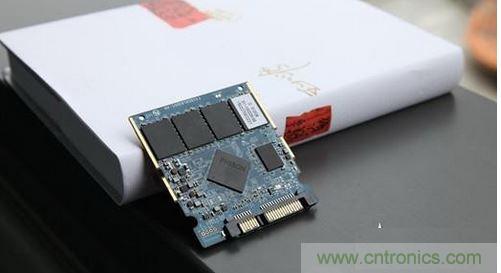

 2.5寸的SSD外殼,里面的PCB板只占外殼的三分之二左右。
[page]
SSD

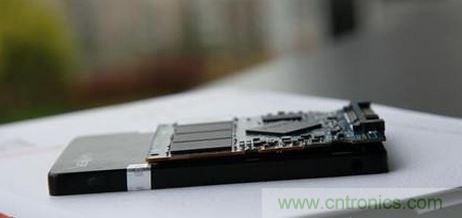

厚度上就更不用說了,SSD外殼的厚度是7mm。

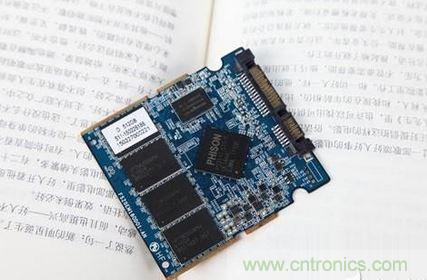

PCB的正面是一顆主控、一顆緩存、4顆NAND閃存顆粒。
SSD

SSD

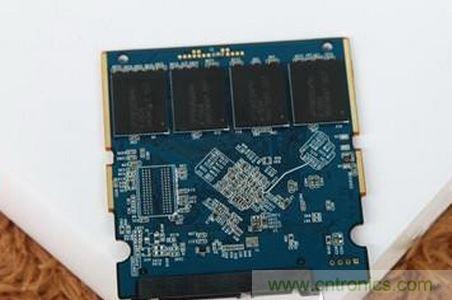

PCB板的背部是4顆NAND閃存顆粒。
SSD

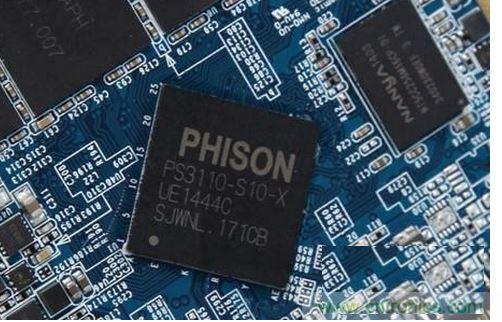

群聯PS3110-S10主控,采用55nm工藝制作,四核心設計,最多可支持八通道32CE閃存,支持各閃存場的10nm級別的MLC與TLC閃存,支持AES-256、TCGOpal2.0加密,使用MLC閃存時最大連續讀寫速度可達550/530MB/s,4K隨機讀寫IOPS可達 100,000/90,000。這款主控支持點對點數據保護,能在主控、DRAM緩存、NAND閃存之間進行糾錯保護,支持智能ECC,使用類似RAID 的冗余機制恢復不可糾正錯誤,智能Flush則用于實時數據寫入管理,最大限度地減少DRAM利用用戶數據,可減少意外掉電造成的數據丟失風險。群聯這個主控內部有四個核心,其中三個是專門負責閃存內部管理的,這樣的設計為了保證SSD能夠保持良好的讀寫速度,即使在硬盤可以空間低時也可以保持性能良好。
[page]
SSD

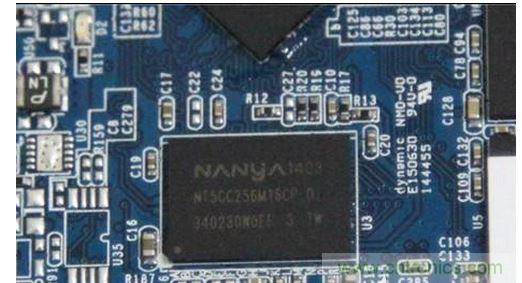

512MB南亞緩存顆粒,為整體存放映射表以及提高數據緩沖作用。

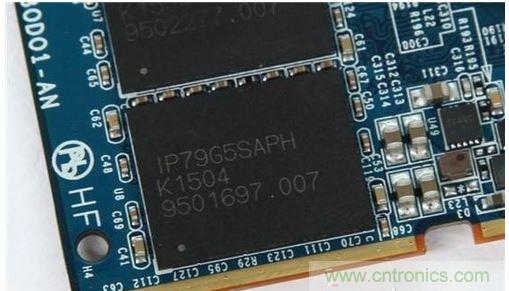

閃存顆粒是單顆64GB大小,正反面各4顆,正好組成512GB的大小。
SSD

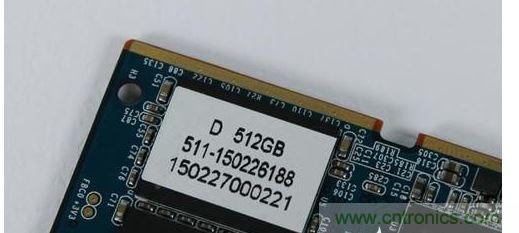

SSD的識別編號嗎?應該影馳的每個SSD都不一樣吧。
SSD
硬件都拆解了,軟件的測試自然少不了了。因為受限于SATA3接口,理論的最大傳輸速度是600MB/s,不過都說是理論值了,估計讀寫速度能到550MB/s就已經很不錯了,不過512GB的大容量,估計也差不多了。
[page]
SSD

SSD

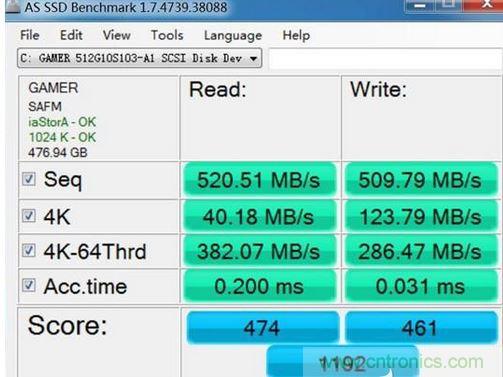

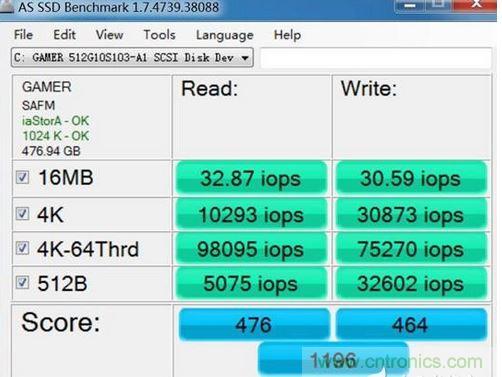

ASSSDBenchmark是一款專門的固態硬盤基準性能測試,它的測試內容很全面,包括了4個方面的測試(順序讀寫、4K隨機讀寫、64線程4K讀寫、尋道時間)。測試了兩次,都很接近1200分,讀寫速度都在500MB/s以上,隨機4K成績也不錯。
SSD

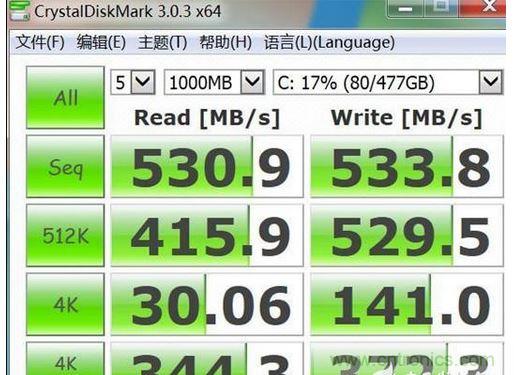

CDM的測試成績,各項數值都要比ASSSD的要好。
SSD

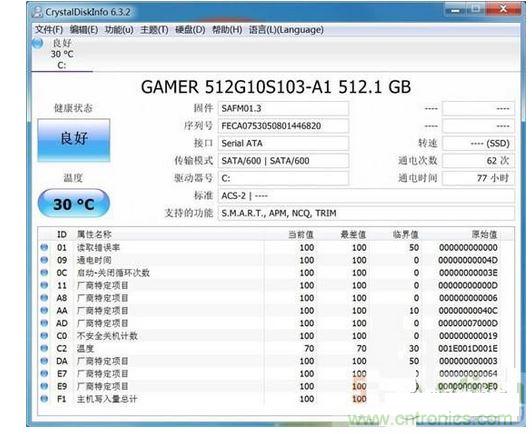

CDI對這款SSD的基本信息檢測結果。
SSD
從上面的這些測試成績來看,這款512GB的影馳GAMERplusSSD已經很接近SATA3傳輸速度的極限了,要想獲得更快的讀寫速度的話,得上PCI-E或者M(jìn).2了。就讀寫性能上來看的話,也不比三星850Pro差多少,當然850Pro綜合看還是目前第一的SATA3固態,但在價格
