故障案例:電位器的故障導致的矩陣鍵盤錯誤問題

發布時間:2015-10-22 責任編輯:sherry

【導讀】本文以一個故障案例為引,為大家介紹了關于電位器的故障導致的矩陣鍵盤錯誤問題,希望同樣遇到此類問題的朋友能夠根據本文的思路順利的解決自己遇到的問題。

不知各位有沒有在設計過程中遇到過板子上矩陣鍵盤不能進行正常識別的情況,這種異常通常出現在對SVR單片機電路板進行調試的過程中,只能識別第一列鍵盤,而無法識別其他。

出現這種情況,有可能是電位器出現問題導致的,本文就從原因開始排查,給出發現錯誤的過程,從而幫助大家積累經驗。

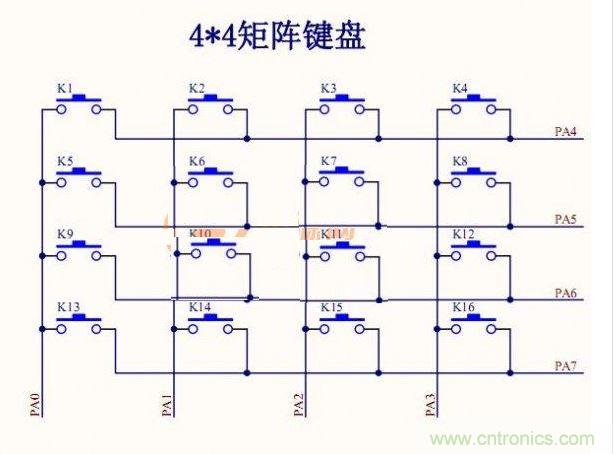

4*4矩陣鍵盤
圖1 4*4矩陣鍵盤

第一個需要排除的是焊接錯誤,因?yàn)樗械默F(xiàn)象都一樣,如果是焊接的原因的話,不會出現這種情況。

接下來就是電路問題,但電路出現錯誤的幾率非常小,因?yàn)橛幸恍┌遄由系木仃囨I盤是沒問題的,電路如果有問題,那么所有的都會無法識別。

這時一定會有人想到是程序出現錯誤,但卻出現了有的板子可以識別,有的板子無法識別的情況,在對程序進行修改之后,先固定輸出一個行線為低電平,然后按下該行上的按鍵,仍然無法識別,那么這就說明并非程序的問題。

在否定了以上的問題之后,只剩下采用萬用表來進行測試的方法了。按照修改后的程序,固定輸出一個行線的電平為低,然后按下該行線上的按鍵,測量對應端口的電平變化情況,這時就可以發現:無論對應PA0端口的按鍵是否按下,該端口的電平值始終為2V,而其余的按鍵沒有按下時,對應的端口電平為高,按下后變?yōu)榈碗娖健D敲纯梢源_定是PA0端口的電平被一直拉低,這是什么原因?

參考電路圖進行觀察,仔細觀察PA0口的連接,可以看到如圖2所示的PA0連在電位器上。
4*4矩陣鍵盤
這時候等于PA0端口的電平是電位器在VCC和GND之間的分壓電阻的阻值,是不是因?yàn)镻A0對GND上的分壓電阻值過小,導致該端口一直被拉低?把可調電阻調節端對GND的電阻調大后,就能夠識別按鍵值,那說明問題確實出在電位器上。
