【導讀】小米公布了新一代的插線板產品，同時還開始眾籌一款智能插線板。隨著小米的進擊，原本競爭處于穩態的插線板市場加速洗牌。作為業內老牌的電氣設備制造商，航嘉并沒有坐以待斃，而是聯合阿里和魅族，推出了旗下第一款通過WiFi控制的智能插線板SST307-1。這款售價79元的插線板到底怎么樣？一起來看看拆解和評測吧！
可以看到，插座3個220V插孔，統一總控。USB獨立供電，輸出能力強勁，完全達到了標稱值，還不會因?yàn)椴遄P(guān)閉以后，U口不能充。拆解中還發現航嘉沿用了一體化銅條設計、全套PI方案，空載功耗也很低。
作為智能產品，配套APP簡單易用，支持連接Wi-Fi。
下面來詳細看一看——
一、曬單

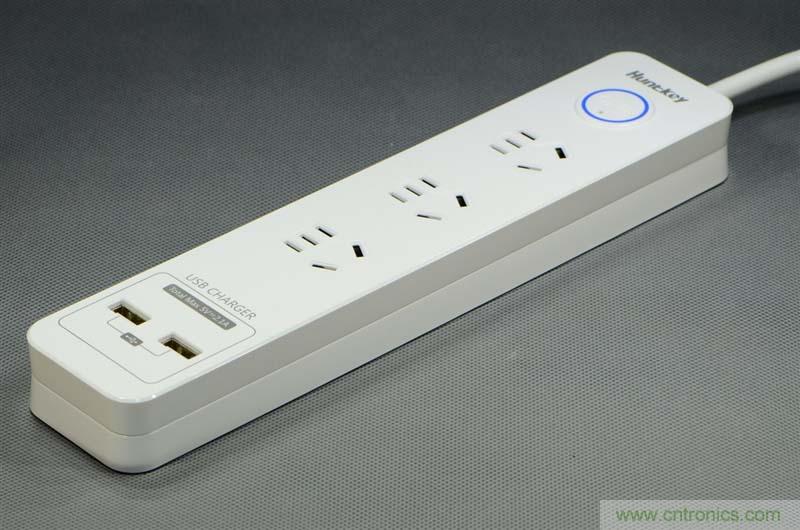

側面凹陷的設計，很方便手持用力在插拔插頭的時候。有兩個USB口，標稱總輸出5V/2.1A

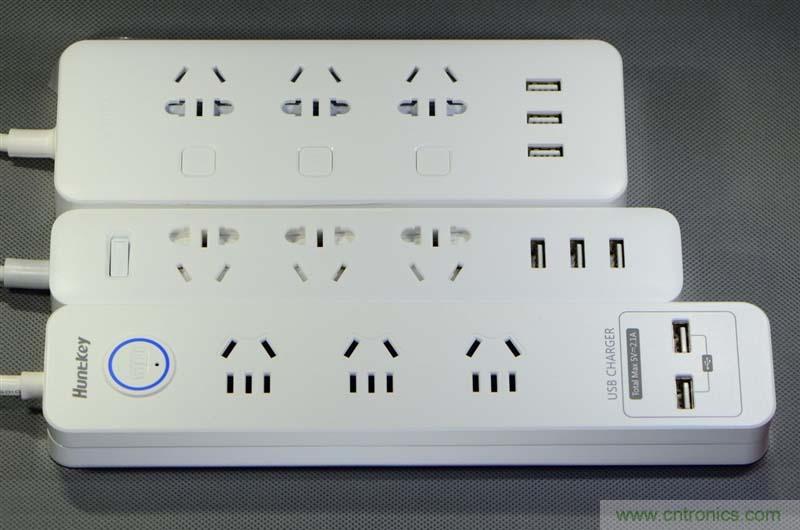

國標插座，但是不兼容德標圓頭，小米、公牛之類的是兼容德標插頭的。

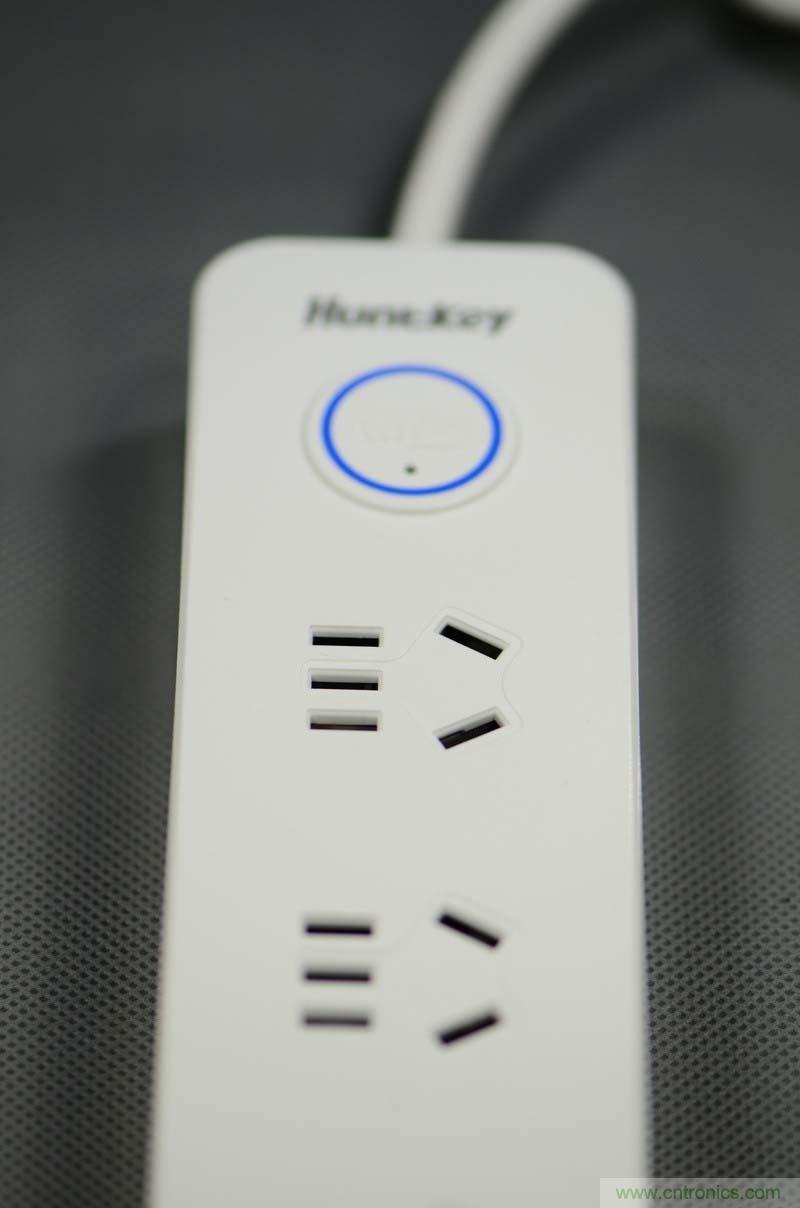

Wi-Fi指示燈和配置WIFI連接的隱藏孔，航嘉這個孔，在使用上最大程度避免誤觸，但是一般Wi-Fi配置也不會很頻繁，一個小孔，還是不影響使用的。

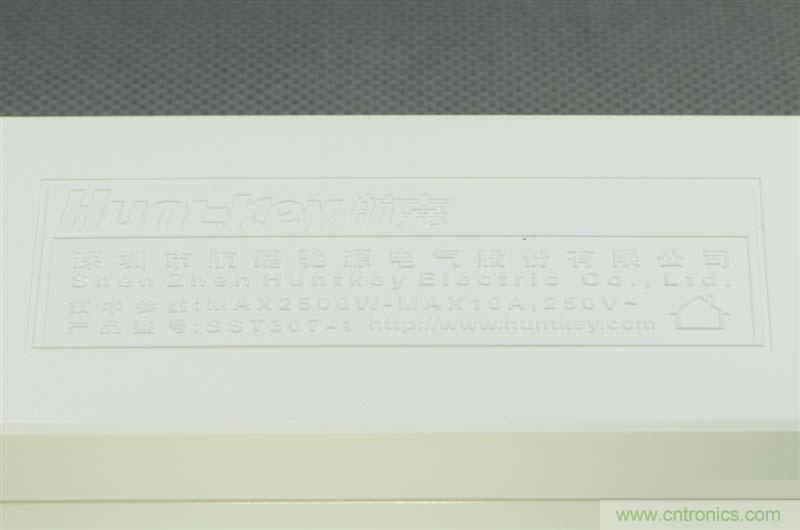

背面技術參數，型號SST307-01。標注了最大10A的工作電流，使用時候注意連接的用電器不要超過2200W。
二、拆解

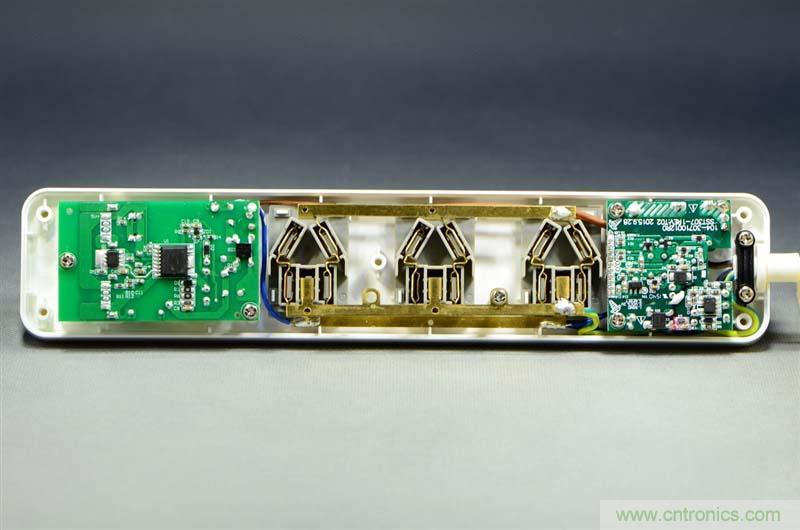

打開后蓋以后的全貌，右側有Wi-Fi模塊和低壓繼電器以及供電單元，中間是三個插座，左側是USB充電單元。

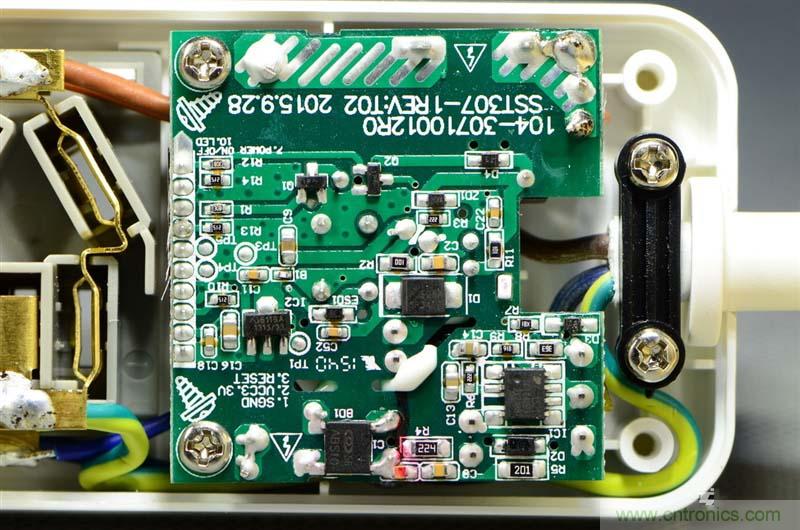

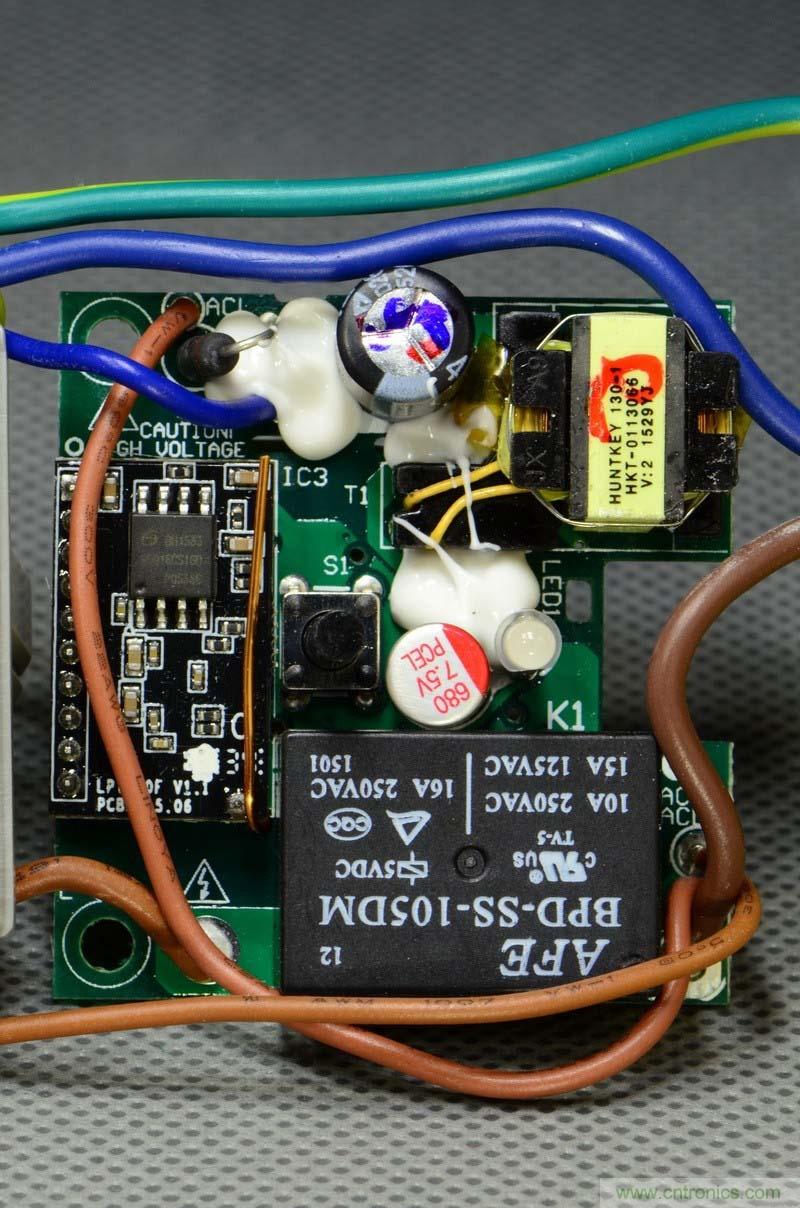

右側Wi-Fi模塊和低壓繼電器供電電路板特寫。

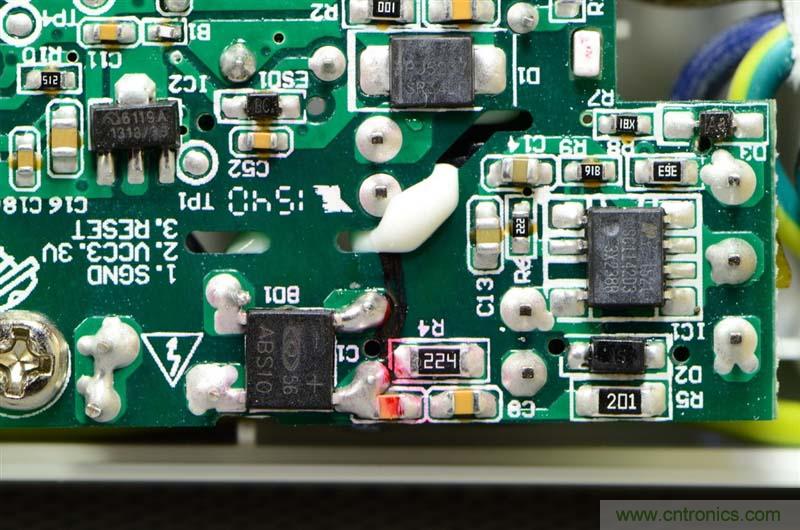

芯片特寫
左上型號為：6119A，是WiFi模塊的供電穩壓。右上型號為：SR34，肖特基二極管，是開關電源的整流，左下型號為：ABS10整流橋，作用是將AC輸入整流成直流。
右下型號為：PI SC1142D3單芯片開關電源芯片。
PI的電源芯片，內置開關管，原邊反饋，最大程度減小PCB面積及成本。并且具有極高的空載效率，非常適合插排這種長期在線的設備。
把電路板反過來可以看到右下角有一個低壓繼電器，左側有Wi-Fi模塊，可以看到一根很短的銅線，這就是Wi-Fi的天線，右上有Wi-Fi模塊和繼電器供電電路。
通過拆解，我們發現，這個插座內部一個繼電器，屬于所有插孔總控的方案。

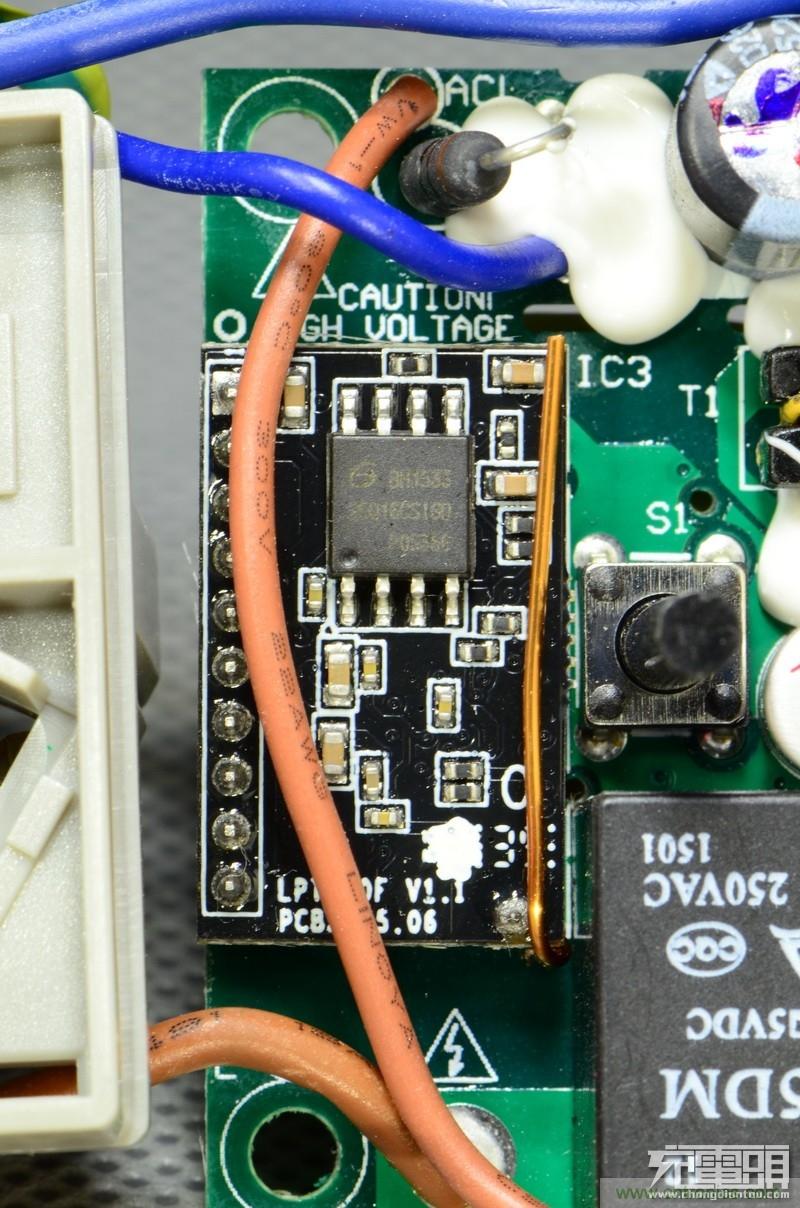

Wi-Fi上方的輸入線，連接了一個保險電阻。在這里起到保險絲的作用，Wi-Fi模塊特寫，主要的元件面在背面，正面只能看到一個8腿的小芯片。

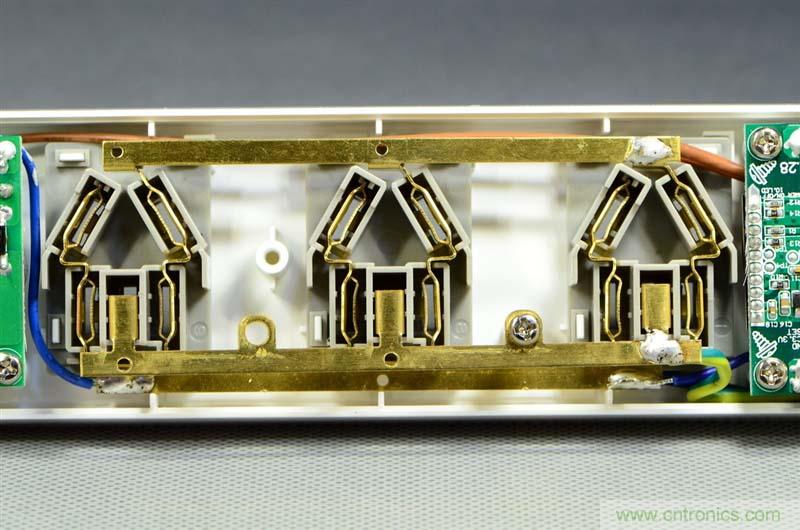

三個插座模塊，使用了高質量插排慣例的一體銅條設計。

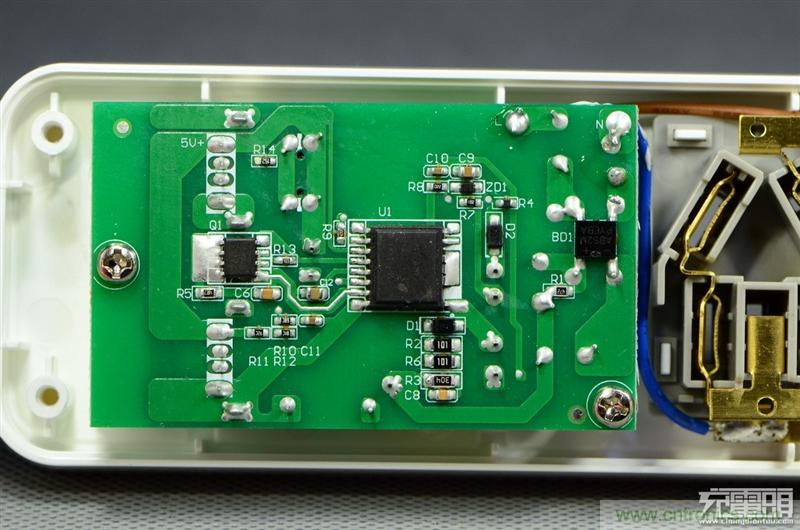

USB輸出單元全覽，并沒有發現USB智能識別芯片，兩個USB口 D+D-都是短接模式。
這里依舊使用了美國PI的開關電源方案，大芯片內置開關管，提供同步整流信號輸出，外置MOS管進行整流。
相比肖特基，有著更高的效率，同時還減小散熱器成本，更易安排布局。

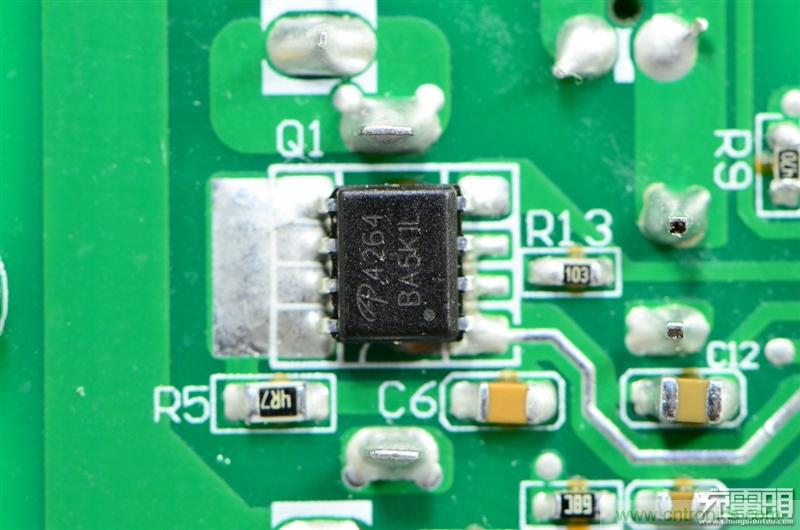

同步整流MOS管特寫，型號為：AO4264。大電流走線做了加錫處理。

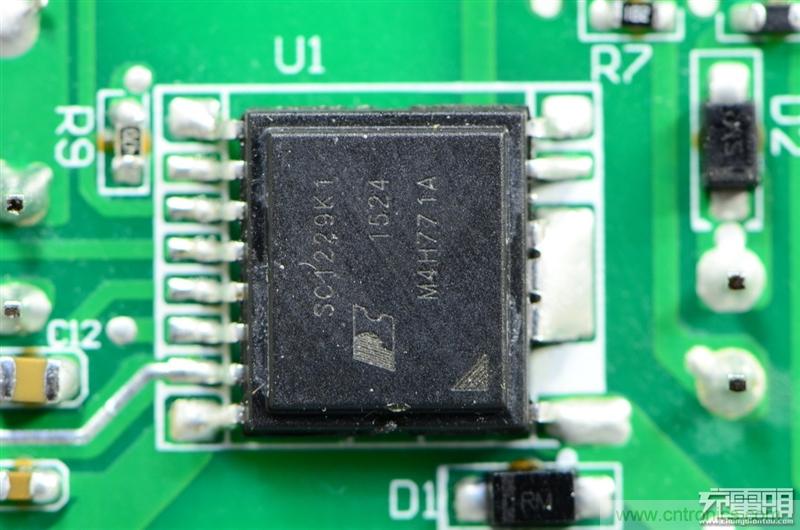

芯片特寫，型號為：SC1229K1。PI的InnoSwitch系列。

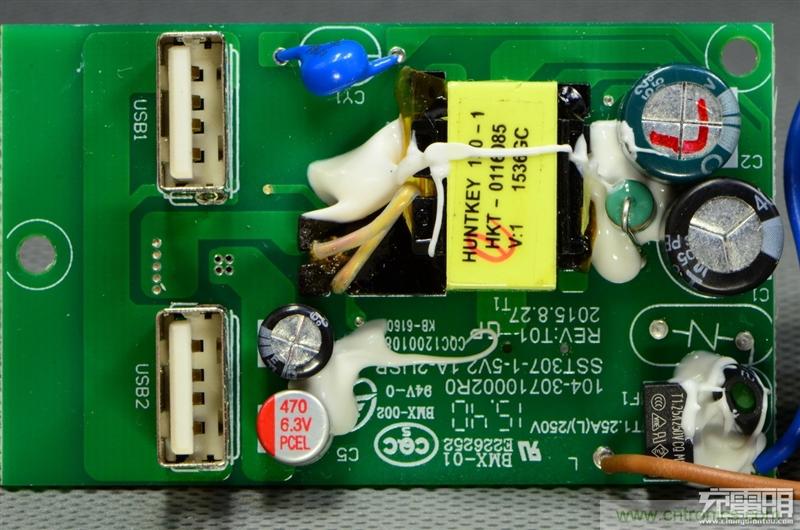

USB模塊正面全貌，左側有兩個USB插座和輸出濾波電容，一個普通電解電容加上固態電容的組合，中間有開關變壓器，右側有兩個高壓電解電容，右下方是保險和輸入浪涌抑制元件。

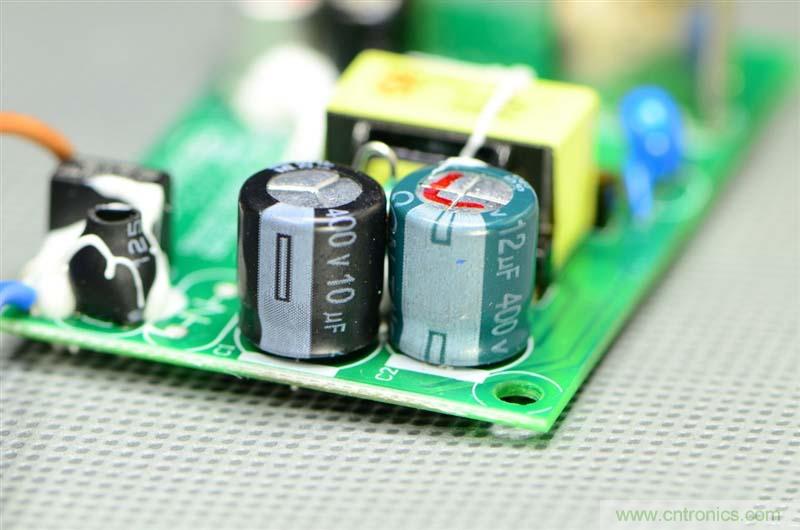

兩個電解電容，400V10uF，400V12uF。22UF的總?cè)萘?。熱縮管內部的是NTC，用來抑制上電浪涌。
最后，短接模式，沒有識別芯片的問題?？赡苁且?yàn)椴寰€板的使用情況，在日常都是夜間充電，時間充裕，不需要大電流識別進行急速充電?；蛘卟逡粋€(gè)小夜燈等不需要識別的設備。直接去掉識別芯片，降低成本。

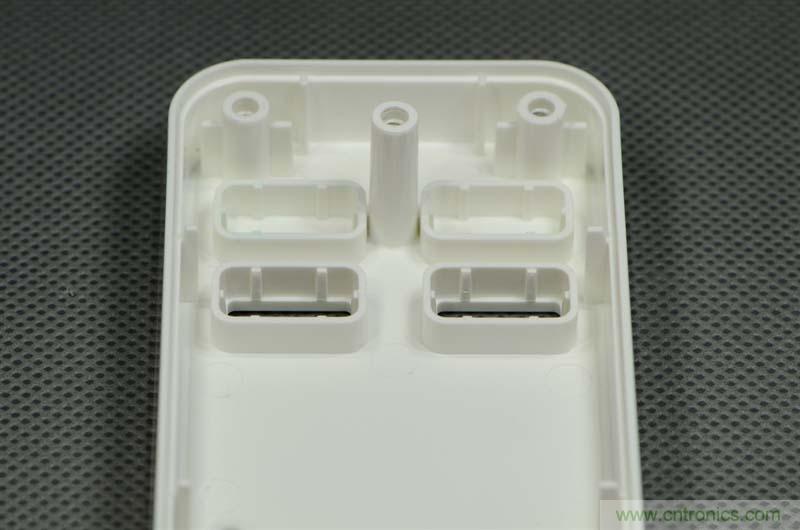

模具上預留了另外兩個USB口，不排除這個插座可能有四個USB口的版本。
三、評測
首先把插座通電，Wi-Fi指示燈會閃爍。

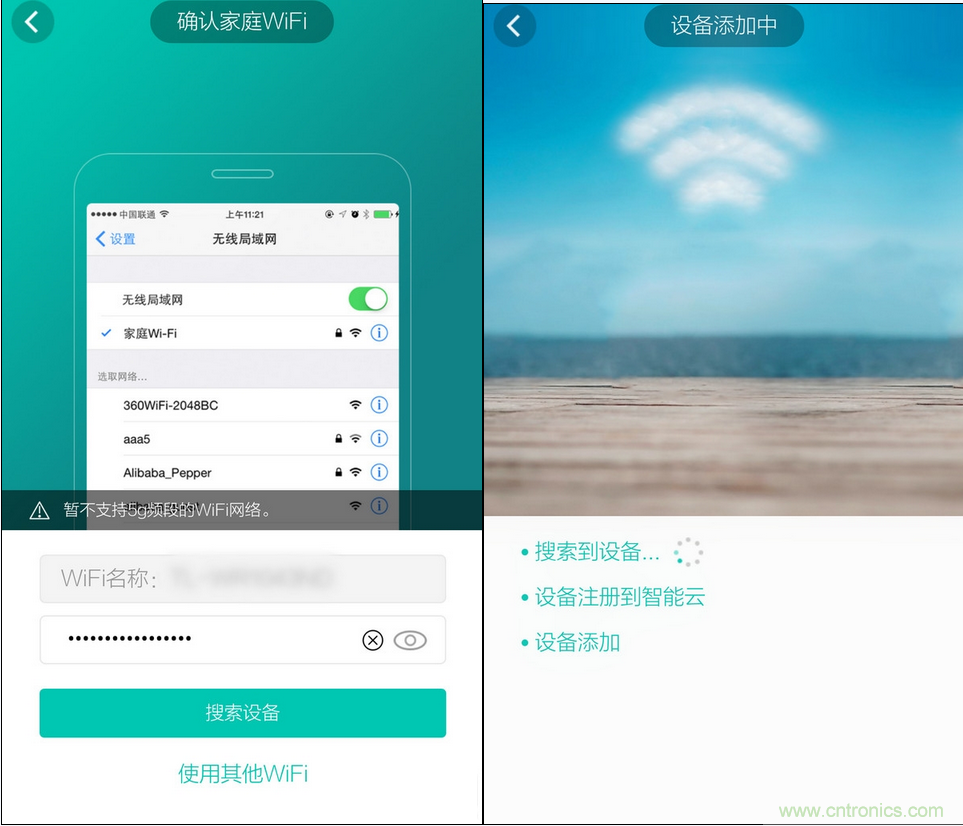

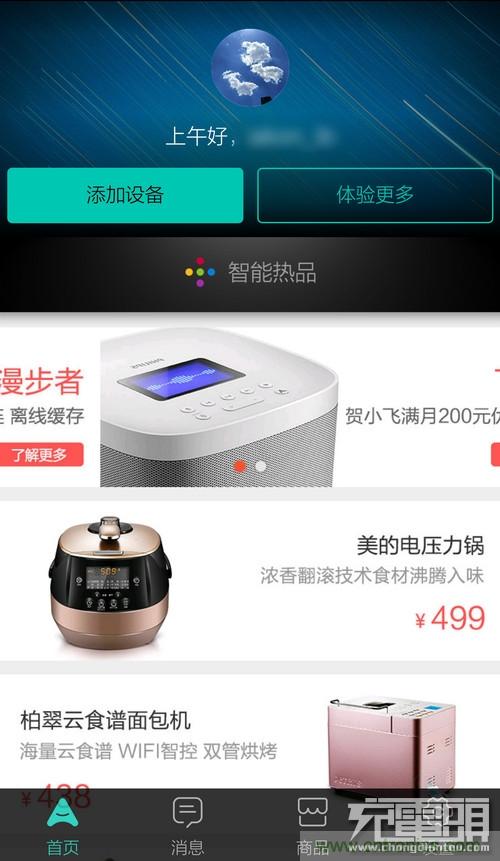

安裝 App“阿里小智”，打開并用淘寶賬號登錄。

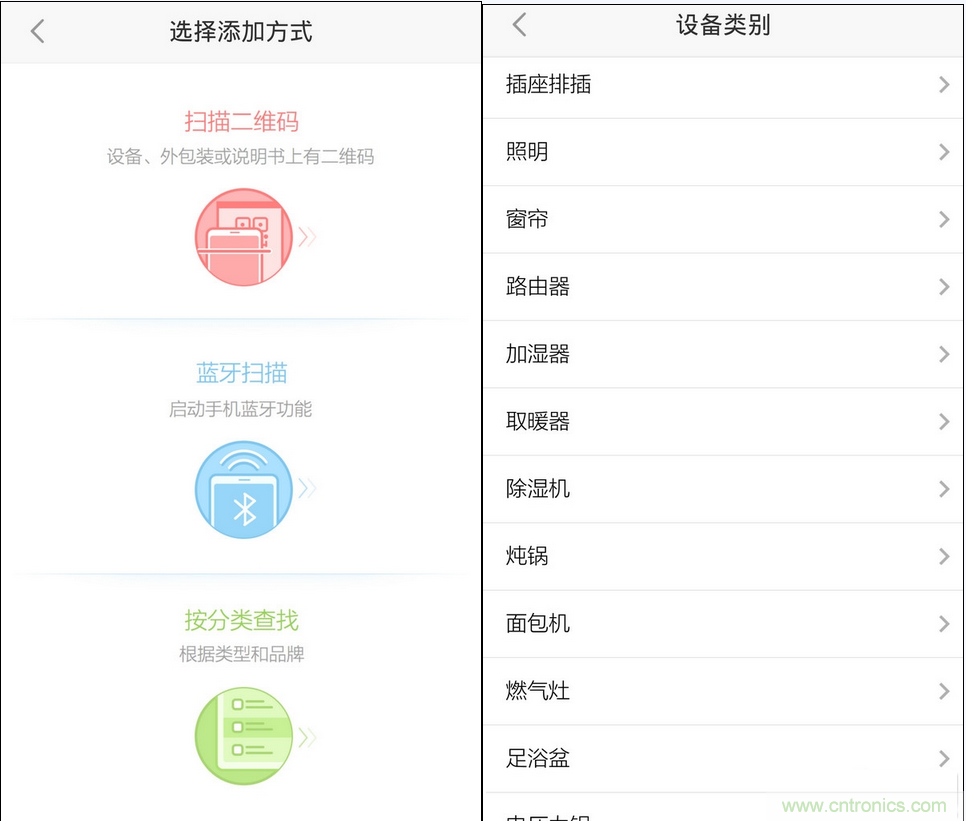

找到“航嘉智能插排”，
點擊已經添加的插座，可以看到現在插座屬于關閉狀態，三個插座模塊是沒有電的。
按一下開關圖標，三個插座模塊將會供電，有四種模式可以選擇，還可以制定計劃。
無論我們?cè)诩依镞€是在外面，只要插座連接著網絡，我們就可以控制三個220V的插座模塊，但是這里要特別注意的是，通過Wi-Fi無法控制USB輸出，也就是說只要插座通電USB模塊就有輸出。

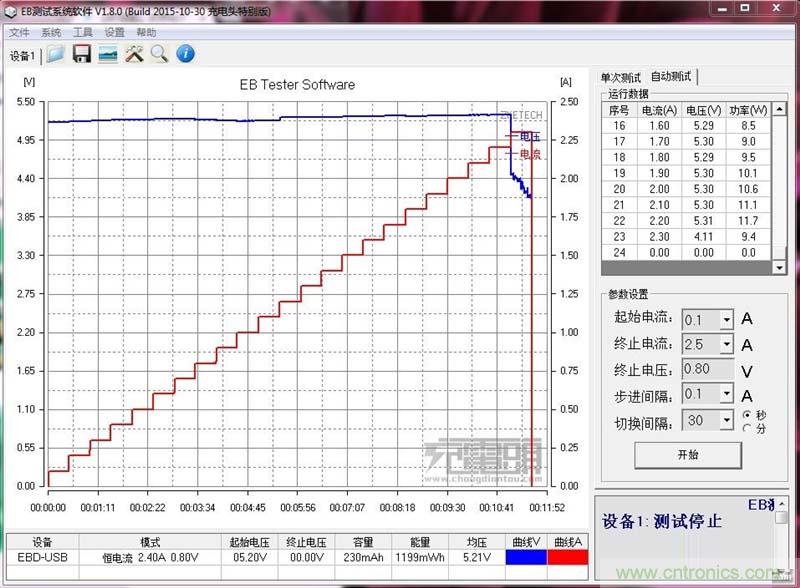

2、USB 輸出負載能力測試。

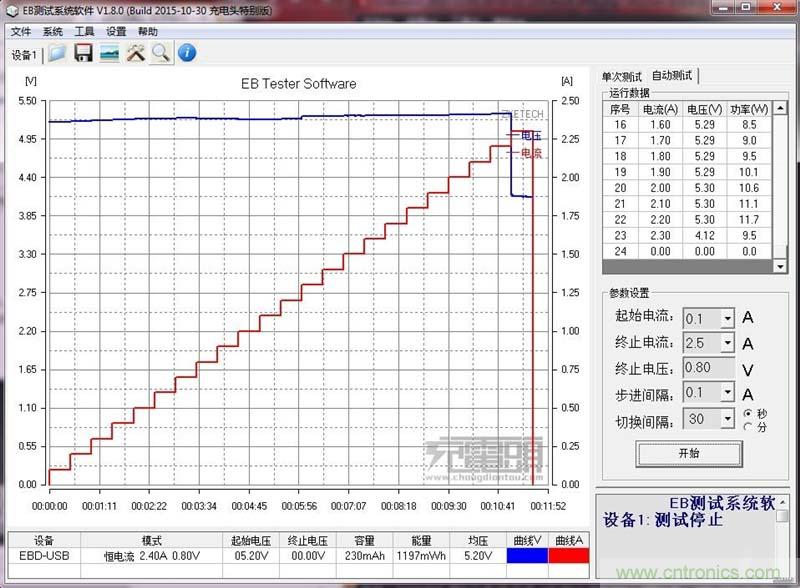

左口，2.20A@5.31V，達到標稱的的 2.1A，并且有線補。
右口，2.20A@5.30V，達到標稱的的 2.1A，并且有線補。
3、空載功耗測試
插座處于關閉狀態下的最低空載功耗 0.29W。
插座處于關閉狀態下的最高空載功耗 0.58W。

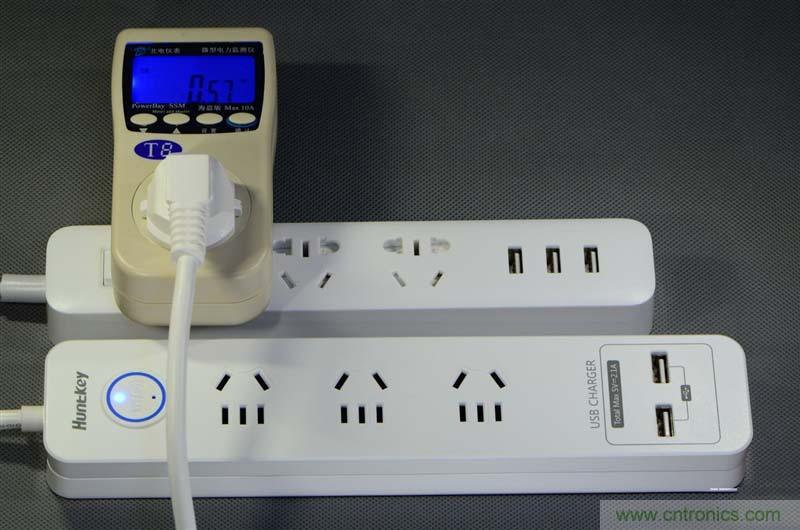

插座處于開啟狀態下的最低空載功耗 0.57W。

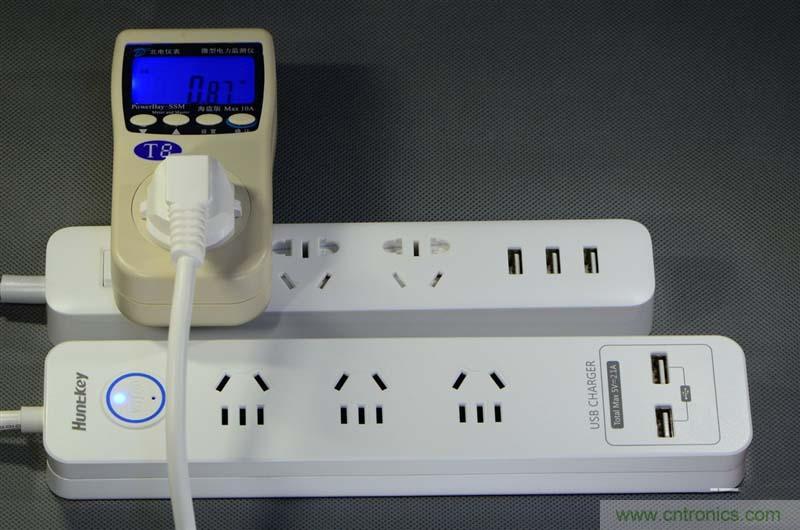

插座處于開啟狀態下的最高空載功耗0.87W，都控制得不錯。
航嘉作為業內老牌的電氣設備制造商，尤其是在PC電源、手機充電器和插線板三大領域頗有建樹。此次聯合阿里和魅族推出旗下第一款通過WiFi控制的智能插線板SST307-1，以對抗后起之秀——小米。勝負如何，看了文章就知道了。
