為什么正確的軟件架構對IoT設計越來越重要

發布時間:2017-03-01 責任編輯:susan

【導讀】我們都曾在職業生涯的某個時間點思考過這個問題:現在,你想要?jiǎng)?chuàng)建一個合適的項目,看是要更進一步探索這個想法或是將其產品化。但是,應該從哪種軟件架構入手呢?

Espruino?Arduino?micro Python?Segger embOS?MicriumuC/OS-II?以及在uC/OS-II和uC/OS-III之間又有什么區別呢?究竟該采用初始成本較低的開源架構,還是選擇需要支付前期費用的商業解決方案,來加速你的設計過程呢?

什么是軟件架構?

在本文件中,將“軟件構架”解釋為“編寫軟件的一種特定方式”。例如,Arduino提供編寫程序代碼的一種特定方式,允許軟件的片段可以跨越多個項目被重新使用。

軟件架構是由幾個不同的部分所組成,并由以下組件所定義:程序語言、應用程序編程接口(API),以及某些工具集的連接。例如,像是在Arduino和Espruino的案例中,軟件架構可以被緊密地連接到工具,或是像在Micrium和FreeRTOS的案例中則是會被分離。

什么是操作系統?

因此,該如何選擇一個軟件架構呢?首先,我們需要對一些名詞解釋的更明確一點,我們已經開始提到操作系統(OS)這個名詞。你真正需要寫的是可以執行你的特定要求的程序代碼,這些程序代碼將可以把你的產品與其他產品區分出來。但是,你仍然需要依靠軟件的其他部分,像是ADC的驅動程序或SD卡的文件系統棧。這些軟件的部分通常被稱為軟件構件。

在此用一個比較實質的比喻方式,你可以想象你的軟件構件就像是磚塊,然后把操作系統視為水泥。在操作系統中定義了磚塊的形狀,以及它們將如何與其他的磚塊互動,因此當你添加更多構件到軟件之中時,他們將可以繼續完美地協同工作。這聽起來相當不錯,但你真的需要一個操作系統嗎?增加操作系統也帶來了額外的負荷,它將會消耗數千字節的閃存,為事件的響應增加了延遲的時間,并且還需要花費些許的時間學習如何在操作系統環境中編寫程序。

決定采用哪個軟件架構,將會決定你的想法是否可以按時間、按預算地推動,或是將你的投資放在風險之中。

一般的經驗法則是,如果你的目標閃存容量是128 KB或更高,并且或是需要通訊功能,便需要一些棧(USB、以太網絡、SDIO、CAN、Wi-Fi、BLE),長期來看,你最好還是使用操作系統。

在操作系統中最重要的其中一件事情便是調度程序(scheduler)。調度程序是用在為可能會爭奪相同資源的不同任務、分配資源和處理時間的組件。在一般情況下,調度程序有兩種作業的方式,而這正是“實時”在實時操作系統(RTOS)的意義所在。實時意味著在一個特定的時間內,會有一個特定的任務將會被執行。假設你得到一個你需要處理的射頻封包,無論你的設備目前正在做什么事,實時操作系統的核心會先離開它目前所做的任務,先完成這一個高優先等級的任務。這種類型的行為在處理器的利用上并不是最有效率的方式,但例如在馬達控制應用中,它在通訊棧與應用中最需要重視的便是反應時間的議題。

商用與開源解決方案的比較

舉例來說,如果你已經想通了是否需要采用實時操作系統,并開始組建軟件需求。你可能知道,你需要一個USB棧和以太網絡棧,搭配外部MAC/PHY驅動程序來一起將設備連接到互聯網。但是,你該從哪里開始呢?你真的只需要為你首選的微控制器下載最新的FreeRTOS模板,并繼續下載開源軟件并放到裝置中就可以了嗎?或者你只是需要去找有你所需軟件的商業供貨商,并獲得完整的軟件組合?

為了做出更明智的決定,我們經常談?wù)撘o選定的解決方案一個總體擁有成本(TCO)的概念。所謂的總體擁有成本包含的不僅是你為軟件付出的貨幣價值,還包括花費在尋找解決方案、組裝不同的構件,并將不同的構件整合到你的項目,以及開發、測試和生產的工作時間。

在一般情況下,我們看到的是商業解決方案的總體擁有成本(TCO),將比自己組建開放原始碼組件的解決方案要來的更低一些。但既然是商業解決方案便涉及到初始成本,這些廠商通常要求在使用解決方案的前期,取決于你所需要的組件,便必須先支付1萬到10萬美元之間的費用。在另一方面,下載FreeRTOS并開始組裝自己的解決方案,在某些擁有密集資源的應用中,其所花費的金錢,相對會更便宜一些。

決定你的項目的最佳解決方案,將高度依賴于它是否是最容易讓你賺到現金,或是能夠?yàn)榭傮w擁有成本的工時來“買單”。

候選方案

所以,當你已經看到這里,你的大腦中可能已經開始吶喊:“只要給我一個可以讓我開始使用的架構就好了!”

可惜沒有那么快,肯定有一些方案的選項是比其他選項更好,微控制器的應用非常多樣性,肯定沒有那種一個尺寸便適合所有需求的解決方案。我們先來了解許多最流行的操作系統和軟件架構,并分別仔細地討論(本文所提到的操作系統都具有實時能力):

1)商用解決方案

• Micrium uC/OS-II與uC/OS-III
這是在微控制器業界最流行的兩個實時操作系統,特別是因?yàn)槠鋭?chuàng)新的商業模式,因?yàn)镸icrium公司允許你下載完整的軟件套件,并開始發展,等你真正開始產生營收后,才需要開始支付解決方案的費用。他們?cè)诎踩辽系南到y(tǒng)中擁有重要的地位,并且他們的大部分軟件構件都已經通過認證。

• Segger embOS
嵌入式軟件市場的新進入者,但這并不意味著他們是新手。該軟件產品已經開發了超過20年的時間,并已經使用在他們自己的硬件產品之中,因此對裝置的支持程度非常好,并配有一個優秀的驅動程序庫。

• Express Logic ThreadX
由行業的資深人士所創辦,該公司專注在所有關于性能的事物上,并擠壓出元器件中每一個時鐘周期的效能。它通常被看作是操作系統中的勞斯萊斯,并已經有很多認證被使用在安全至上的系統之中。

2)開源解決方案

• FreeRTOS
FreeRTOS跟MicriumuC/OS一樣,都是在同行業中最常被采用的實時操作系統之一。它有一個龐大的社群,有很多人都在為軟件做出貢獻,像是TCP/IP棧,但做為開源軟件,便意味著沒有公司會負責整合,因此需要更多的工作來創建一個整合的解決方案。

也有一些公司在FreeRTOS的生態系統中,專門從事將差異化的軟件構件提供給那些需要整合協助的客戶,例如,Wittenstein高完整性系統公司提供稱為SAFERTOS安全認證的FreeRTOS替換核心,以及HCC嵌入式公司提供可以與任何實時操作系統工作的USB、以太網絡和文件系統。

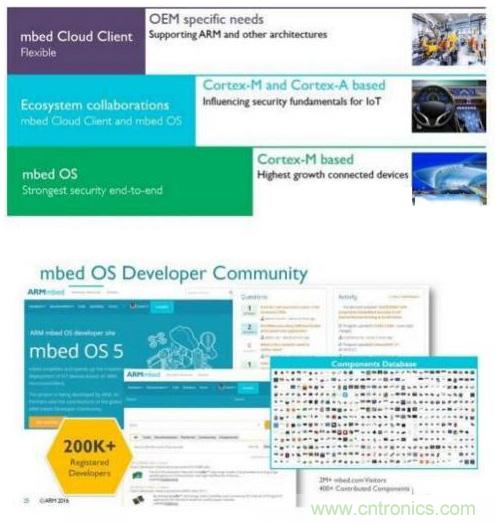

• mbed OS
mbed OS解決一些你通常會在開源軟件所遇到的痛點,因?yàn)锳RM這一家公司會負責整合的工作。然而,它仍然是處于萌芽階段,所以如果你想要有些貢獻就可以去這里。


• RIOT OS
RIOT OS被冠以“物聯網中最友好的操作系統”,它是以通訊概念為基礎所建立起來的操作系統。這使得它即使在面對困難的通訊問題時,仍然精簡且高效率。然而它仍然還在積極發展的階段當中,所以你得計劃多花幾個小時來進行除錯。

3)架構

有一些操作系統的功能就像是將磚塊黏合在一起的水泥一樣,會與發展框架緊密地結合在一起,因此一般不能使用軟件本身做為項目的一部分,你必須圍繞著它來進行整個開發流程。這些框架往往是使用比C++更高階的語言所編寫,通常可以在實時操作系統上運行。

• mbed
mbed也出現在這里,這時則做為快速成型的項目。它是用C++編寫,并對大多數微控制器和電路板有絕佳的支持,擁有一個龐大的元件程序庫,和一個采用網頁架構的漂亮集成開發環境(IDE)。目前,在它準備全面部署之前,它仍然需要一點成熟的時間,但它很適合硬件原型的開發。

• Espruino
Espruino是在微控制器上運行的實時JavaScript解釋器。它允許你能夠動態地更改程序代碼,甚至不需要讀寫微控制器便可以撰寫程序代碼。在它開始量產之前,仍然需要一些時間來發展,但它很適合用于硬件原型,并呈現出成為一個不可忽視軟件架構的巨大潛力。

• microPython
microPython所能做的事與Espruino大致相同,差別僅在于其使用Python來代替JavaScript。它發展的概念,便是讓你從產品開發的一開始到量產,都能夠支持預先編譯的程序代碼,并使用C語言來編寫時序至上的程序代碼。目前仍在開發當中。

• microEJ
microEJ是一個采用Java架構的框架,讓你輕松地為你的設備打造好看的圖形化應用程序。它已經在許多智能手表和一些物聯網(IoT)設備中使用。

結語

如果你想要著手進行設備的開發,而無需安裝單一的程序,像是mbed和microPython這類的框架,便是入門的好方法。但是,如果你要建立更大的部署,采用一個純粹的實時操作系統將會是更好的選擇。如果使用工作時間而不是金錢來當作軟件的投資,對你的公司來說會更為輕松的話,像是FreeRTOS或RIOT這類非商業解決方案便有其優勢。如果你的公司能負擔得起前期投資,像是Segger、Express Logic和Micrium的商業解決方案,將大大降低軟件開發風險和縮短產品上市的時間。在商業解決方案中,特別像是Micrium的穩定性和認證的程序代碼基礎,廣泛普及的部署,良好的元器件支持,開放的原始碼,以及適合大多數經濟效益的商業模式,更使其在商業解決方案中顯得特別突出。
