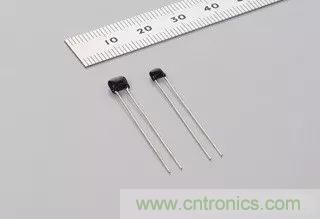

村田新增引線型片狀多層陶瓷電容器

發布時間:2018-01-23 來源:電子發燒友網 責任編輯:lina

【導讀】村田制作所擴充了支持高溫用途的汽車用引線型多層陶瓷電容器RHS系列的產品陣容。此次除了將支持200℃的200Vdc、500Vdc額定電壓產品商品化之外,還將100Vdc額定電壓產品和高容量值支持175℃100Vdc的額定電壓產品商品化。


RHS系列的產品主要用于搭載在汽車引擎艙周邊等嚴酷高溫環境內的設備上。支持200℃的100Vdc額定電壓產品和支持175℃的100Vdc額定電壓產品將分別于2018年1月、2018年2月在株式會社IWAMI村田制作所開始量產??蛇M行樣品對應,樣品價格為200日元。此外,本產品將于2018年1月17日~1月19日在東京國際會展中心舉辦的【第10屆[國際]汽車電子設備技術展~汽車電子JAPAN~】展出。
以改善汽車燃費為目的,動力傳動控制系統通過DC發動機驅動增加控制。為了抑制該DC電機發生的電氣噪聲使用電容器。汽車的控制設備在過于嚴酷的溫度環境下使用,有可能會出現短時間接近200℃的高溫。用于此種環境下的電容器要求具有高耐熱性。該系列使用新研發的高耐熱樹脂來涂層高耐熱多層陶瓷電容器,實現最高使用溫度200℃。截止到目前為止額定電壓200Vdc、500Vdc時,容量值最大0.01μF,此次新增了支持175℃、200℃的100Vdc產品,實現了小型化和容量值擴大至0.1μF。今后,將致力于面向安裝在引擎艙等高溫環境內的設備擴銷。

優勢

1. 因為是引線型,所以可在噪聲發生源附近進行熔接和鉚接*1連接。

2. 符合AEC-Q200*2標準

3. 符合ISO7637-2*3標準的瞬態浪涌測試

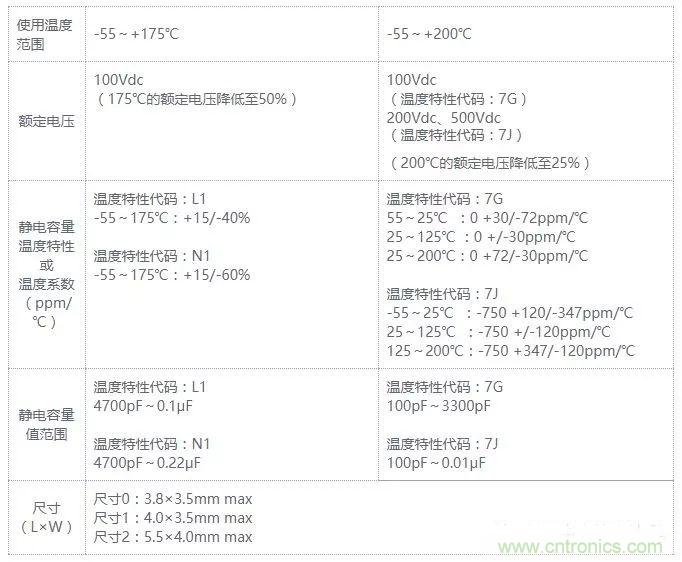

詳細規格


外形尺寸以及引線間距

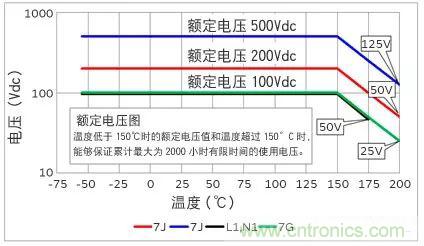

電壓?溫度的降額

產品溫度超過150℃時,請按照下面的額定電壓降低施加在電容器上的電壓再使用。


術語說明:
