詳解壓敏電阻在過壓保護中的使用要點

發布時間:2018-09-17 責任編輯:lina

【導讀】過壓保護壓敏電阻的使用原則是在其接入被保護設備后,不能影響設備的正常運行,又能有效地對設備實施瞬時過壓保護。

過壓保護壓敏電阻的使用原則是在其接入被保護設備后,不能影響設備的正常運行,又能有效地對設備實施瞬時過壓保護。為此,除了過壓保護壓敏電阻的技術參數外,在實際選擇時還要考慮以下幾個問題:

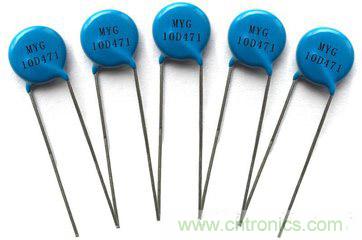

詳解壓敏電阻在過壓保護中的使用要點

過壓保護壓敏電阻使用要點一:通流容量選擇

過壓保護壓敏電阻可用在可控硅整流器的保護上;3kA的用在電器設備的浪涌吸收上;5kA的用在對雷擊及電子設備的過電壓吸收上;10kA的用在對雷擊的保護上。按后者,常用綜合波(發生器開路輸出時產生1.2/50μs的電壓波;短路輸出時產生8/20μs的電流波;發生器的內阻為2Ω)來在線考核設備對抗雷擊浪涌干擾的能力。在4kV試驗時,保護器吸收的最大電流可達2kA;對6kV的試驗,吸收電流的最大值為3kA。但在實際選擇時,還應當適當加大所選過壓保護壓敏電阻的通流容量。

過壓保護壓敏電阻使用要點二:固有寄生電容

過壓保護壓敏電阻有一個固有電容問題,根據外形尺寸和標稱電壓的不同,其值在數百至數千pF之間。過壓保護壓敏電阻的固有電容決定了它不適合在高頻場合下使用,否則會影響系統的正常運行;適合在工頻系統里使用,如用作電源進線的保護、可控硅整流器的保護等。

過壓保護壓敏電阻使用要點三:壓敏電壓選擇

考慮到過壓保護壓敏電阻實際的壓敏電壓與標稱電壓之間的偏差(應考慮為標稱電壓的1.1~1.2倍)、交流電路中電源電壓可能的波動范圍(應考慮為額定電壓的1.4~1.5倍)、交流電壓峰值和有效值之間的關系(應考慮1.4倍),所以,應選用壓敏電壓為額定電壓2.2~2.5倍的過壓保護壓敏電阻。

對于選擇過壓保護壓敏電阻來說,哪些指標是必須考慮的?對信號傳輸線路,進行ESD防護,須考慮:

(1)過壓保護壓敏電阻最大工作電壓大于電路工作電壓;

(2)過壓保護壓敏電阻電容量與信號傳輸速率相匹配,即過壓保護壓敏電阻在信號傳輸時,對信號沒有衰減

(3)過壓保護壓敏電阻耐ESD能力與整機要求相符。

對電源線路,進行感應過電壓、操作過電壓防護,須考慮:

(1)過壓保護壓敏電阻最大工作電壓大于電路工作電壓;

(2)過壓保護壓敏電阻的最大峰值電流、能量耐量須大于電路中可能出現的感應過電壓、操作過電壓幅值。在電路結構、空間位置、設計成本許可的條件下,盡可能選用電容量大或尺寸大的產品。
