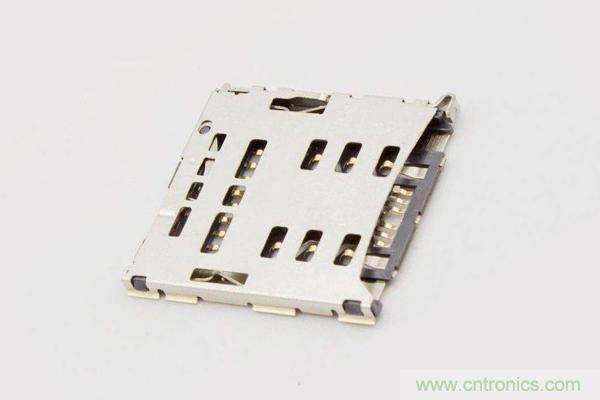

設計卡座連接器需要注意哪些方面?
發布時間:2018-09-20 責任編輯:xueqi
【導讀】隨著科技的發展,人們對高科技電子產品的需求量越來越多,電子產品市場的發展帶動了卡座連接器市場的發展。在設計卡座連接器過程中,需要注意哪些方面呢?
載流量:在選擇走電源信號的連接器時候?qū)τ谶B接器的載流量比較關注,要采用降額設計,同時注意引腳之間的絕緣耐壓。
結構尺寸:連接器的外形尺寸是非常重要的,在產品中連接都有一定的空間限制,尤其是單板上連接器,不能與其他部件干涉,同時降低所占空間。
阻抗匹配:有些信號有阻抗要求,尤其是射頻信號,對阻抗匹配要求更為嚴格,阻抗不匹配時候會引起信號反射,從而影響信號傳輸。一般信號傳輸對連接器的阻抗沒有特殊要求 l 屏蔽:隨著通訊產品的發展,EMC越來越受到重視,選擇的連接器時候需要有金屬外殼,同時線纜需要有屏蔽層,屏蔽層要與連接器的金屬外殼相連接,達到屏蔽效果,也可以采用注塑方法,將插頭部位用銅皮包裹,線纜的屏蔽層與銅皮焊接在一起。
防誤插:防誤插有兩方面:一方面是連接器本身,連接器本身旋轉180度、錯位錯誤連接導致信號錯誤連接,此時需要注意盡可能選擇防誤插連接器,或者通過調整連接器相對位置關系使裝配唯一化;另一方面,出于減少物料種類考慮,幾種信號都采用相同連接器,此時就可能出現將A插頭插到B插頭上去,此時就需要注意,如果出現這樣情況時會引起嚴重后果(非簡單告警,帶有破壞性)的時候,必須將A、B接口選擇為不同類型的插座(例如A為male,B為female)
可靠性:連接器用來連接信號,因此連接部位要可靠(例如面接觸要優于點接觸,針孔式要優于片簧式等)
通用性:在連接器的選擇過程中要盡可能選擇通用的物件,尤其同系列產品之間,連接器的選擇具有很強的通用性,減少物料種類,增加數量降低成本,同時降低供貨風險。
使用環境:連接器使用與室外、室內、高溫、高濕、鹽霧、霉菌、寒冷等環境時候,對連接器都有特殊的要求。
鎖定功能:為了放止連接器配合時候出現脫落,保障良好接觸,需要連接器具有鎖定功能。
成本:成本也是選型過程中比較重要的因素,隨著市場競爭的日益激烈,合適的選擇連接器,連接器的自身成本以及加工成本需要綜合考慮。
插拔頻率:連接器的插拔都有一定的壽命,插拔次數達到極限之后,連接器的性能就會下降,有些信號接口需要經常插拔時候選擇連接器的時候就要多注意連接器的插拔次數。 綜合考慮:在選擇連接器的過程中,各種因素之間不是獨立,經常會相互作用。
