SMT厚膜電阻應用時,應注意哪些因素?

發布時間:2018-12-27 責任編輯:lina

【導讀】SMT厚膜電阻在很多電路上應用,在很多時候很多工程師都忽略一些問題,容易導致SMT厚膜電阻燒毀。其實在電路的設計上,SMT厚膜電阻的額定功率和耐受電壓值要非常重視,因?yàn)檫@兩個參數對整個電路系統的可靠性影響非常大。

SMT厚膜電阻在很多電路上應用,在很多時候很多工程師都忽略一些問題,容易導致SMT厚膜電阻燒毀。其實在電路的設計上,SMT厚膜電阻的額定功率和耐受電壓值要非常重視,因?yàn)檫@兩個參數對整個電路系統的可靠性影響非常大。

SMT厚膜電阻應用時,應注意哪些因素?

一、SMT厚膜電阻耐壓值不夠電阻容易被擊穿

SMT厚膜電阻耐壓值選擇不合適的情況下,也會因?yàn)殡娮璞粨舸┒鴮?dǎo)致系統設計損壞。我們?cè)贏C-DC開關電源模塊在設計的輸入前端,在保證插頭或連接器斷開后,在輸入端L、N上的滯留電壓在1S之內衰減到初始值的37%,因此,在設計時一般會采用并接一個 或兩個MΩ級阻抗的電阻進行能量泄放,而輸入端是高壓,即電阻兩端是要承受高壓的,當電阻的耐壓值低壓輸入端高壓的情況下,就會產生失效。

SMT厚膜電阻應用時,應注意哪些因素?


二、選擇SMT厚膜電阻的兩倍功率

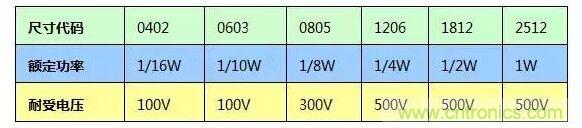

列如在實際使用中,如果電路中流過電阻的電流為100mA,阻值為100Ω,那么在電阻上的功率消耗為1W,選擇常用的貼片電阻,如封裝為0805或1206等是不合適在這個電路中使用,會因電阻額定功率小而出現燒毀的問題。因此,選擇電阻的額定功率要滿足在1W以上,也就是電路設計選擇電阻的功率余量一般在2倍以上,否則電阻上消耗的功率會使電阻過熱而失效。

處理好以上兩點就可以很好的實現SMT厚膜電阻使用安全,在電路設計的時候也可以避免失敗次數,可以在相關測試環境的減少因SMT厚膜電阻的損壞而造成整個電路的燒毀。
