信號完整性包含：



1、波形完整性（Waveform integrity）

2、時序完整性（Timing integrity）

3、電源完整性（Power integrity）



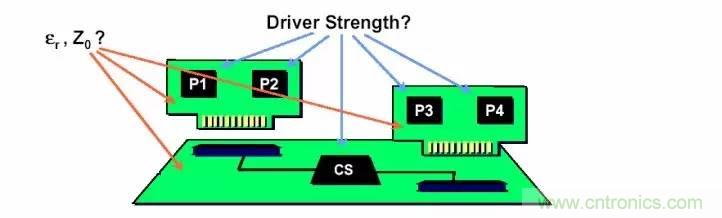

信號完整性分析的目的就是用最小的成本，最快的時間使產品達到波形完 整性、時序完整性、電源完整性的要求。



我們知道：電源不穩定、電源的干擾、信號間的串?dāng)_、信號傳輸過程中的反射，這些都會讓信號產生畸變，看下面這張圖，你就會知道理想的信號，經過：反射、串?dāng)_、抖動，最后變成什么鬼。





典型的信號完整性問題：反射、串?dāng)_、電源/ 地噪聲、時序等。



反射

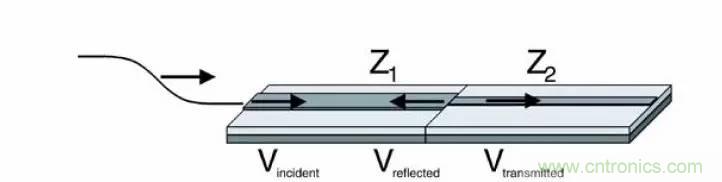

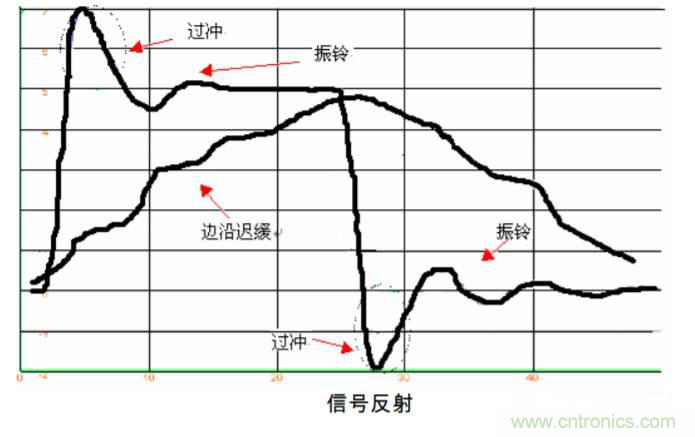

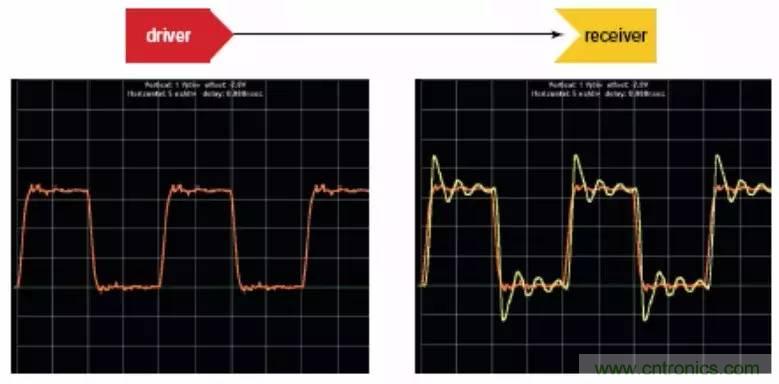

由于傳輸系統阻抗不匹配，會使傳輸?shù)男盘?hào)不 能被完全吸收，造成部分能量返回。反射造成信號出現過沖（Overshoot）、振鈴（Ringing）、邊沿遲 緩（階梯電壓波）。過沖是振鈴的欠阻尼狀態，邊沿遲緩是振鈴的過阻尼狀態。下圖為信號反射的三種表現形式。





過沖一方面會造成強烈的電磁干擾，另一方面 會損傷后面電路的輸入級，甚至失效。而振鈴會帶 來信號長時間不能穩定，邊沿遲緩帶來信號上升時 間過長，二者都可能帶來信號的時序問題，如時鐘數據同步、建立與保持時間不滿足等。



PCB設計總有幾個阻抗沒法連續的地方，怎么辦？



PCB的阻抗控制



高速電路設計/信號完整性的一些基本概念



為什么一般傳輸線特性阻抗都希望控制為50歐姆？



為什么PCB走線中避免出現銳角和直角？



PCB中的平面跨分割



串?dāng)_ Crosstalk

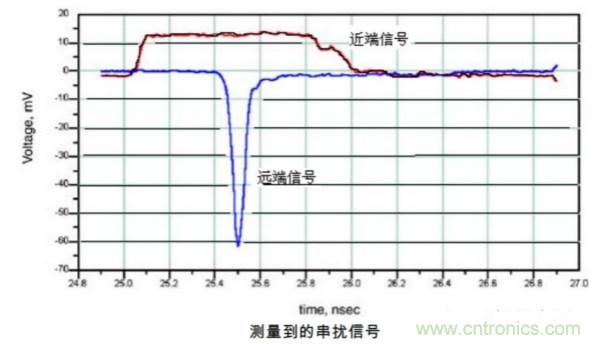

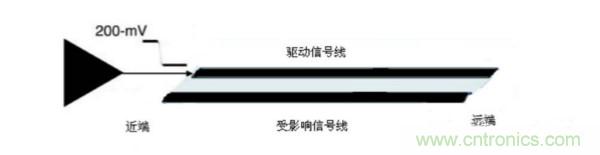

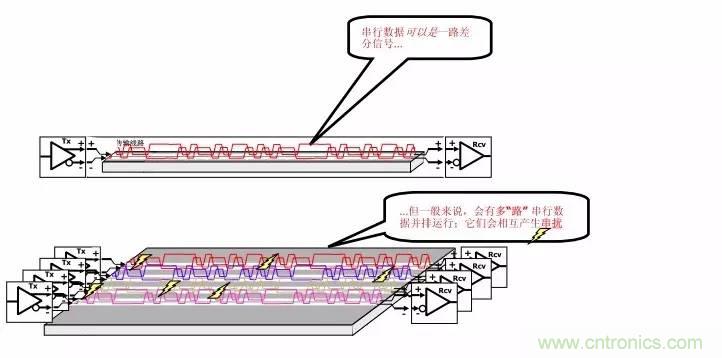

由于導線之間間距過小，當有快速變化的電流 流過導線時會產生交變的磁場，而使鄰近的導線上 感應出信號電壓，稱為串?dāng)_（Crosstalk）。 下圖為信號串?dāng)_試驗?zāi)Ｐ停约笆苡绊懶盘?hào)線上的串?dāng)_信號。





串?dāng)_一方面是EMC主要根源之一，另一方面， 串?dāng)_干擾正常的信號流，有可能造成數據錯誤，是造成誤碼的主要原因之一。問題發生沒有一定規律， 時隱時現，診斷與定位往往花費大量時間與精力。



串?dāng)_和反射能讓信號多不完整？



互感--連接器如何引起串?dāng)_

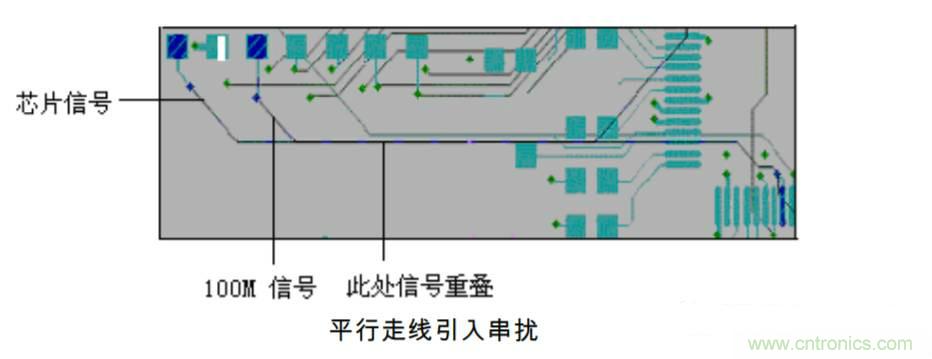

某單板經常發現工作一段時間后，網口工作異 常，數據傳輸經常有誤碼。詢問供應商，該現象一 般和某芯片的信號受到干擾有關。 檢查 PCB 發現，在相鄰層該信號和一條 100M 信號相重疊，中間沒有地平面分隔，由此引入干擾。





反射－－初始波

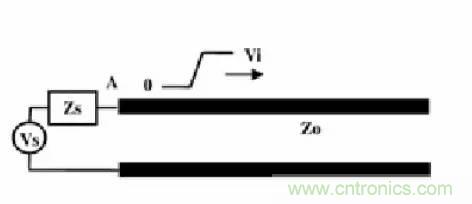

當驅動器發射一個信號進入傳輸線時，信號的幅值取決于電壓、緩沖器的內阻和傳輸線的阻抗。驅動器端看到的初始電壓決定于內阻和線阻抗的分壓。





反射系數



其中-1≤ρ≤1



當ρ=0時無反射發生



當ρ=1(Z 2 =∞，開路)時發生全正反射



當ρ=-1(Z 2 =0，短路)時發生全負反射

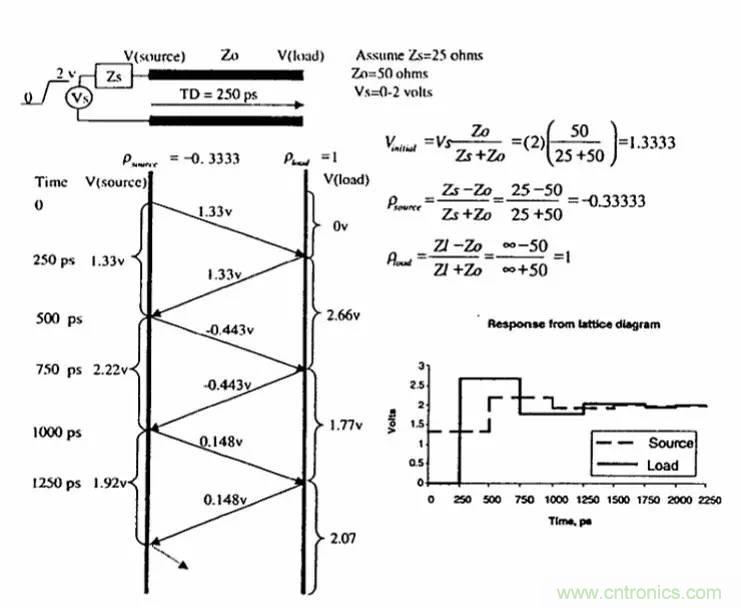

初始電壓，是源電壓Vs（2V）經過Zs（25歐姆）和傳輸線阻抗（50歐姆）分壓。



Vinitial=1.33V



后續的反射率按照反射系數公式進行計算





源端的反射率，是根據源端阻抗（25歐姆）和傳輸線阻抗（50歐姆）根據反射系數公式計算為-0.33；



終端的反射率，是根據終端阻抗（無窮大）和傳輸線阻抗（50歐姆）根據反射系數公式計算為1；

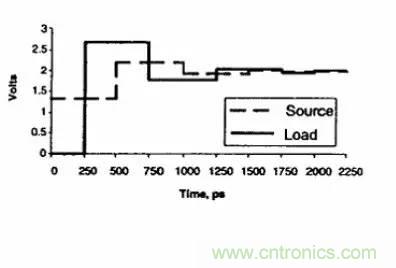

我們按照每次反射的幅度和延時，在最初的脈沖波形上進行疊加就得到了這個波形，這也就是為什么，阻抗不匹配造成信號完整性不好的原因。





由于連接的存在、器件管腳、走線寬度變化、走線拐彎、過孔會使得阻抗不得不變化。所以反射也就不可避免。





串?dāng)_



電壓后者電流有變化，自然就會往外輻射電磁波





串?dāng)_是指當信號在傳輸線上傳播時，因電磁耦合對相鄰的傳輸線產生的不期望的電壓噪聲。



串?dāng)_是由電磁耦合引起的，耦合分為容性耦合和感性耦合兩種。



容性耦合是由于干擾源（Aggressor）上的電壓變化在被干擾對象（Victim）上引起感應電流從而導致的電磁干擾；

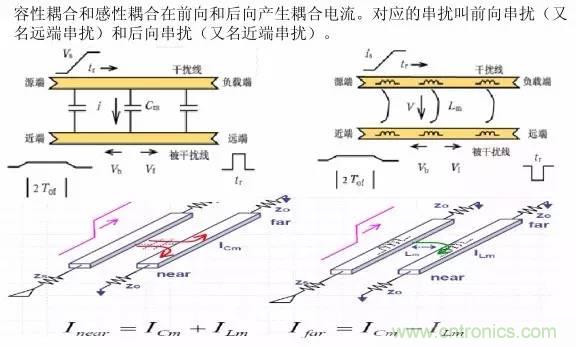

而感性耦合則是由于干擾源上的電流變化產生的磁場在被干擾對象上引起感應電壓從而導致的電磁干擾。因此，信號通過一導體時會在相鄰的導體上引起兩類不同的噪聲信號：容性耦合信號和感性耦合信號。

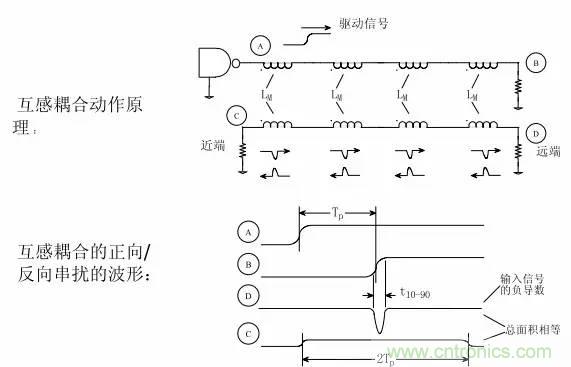

感性耦合：

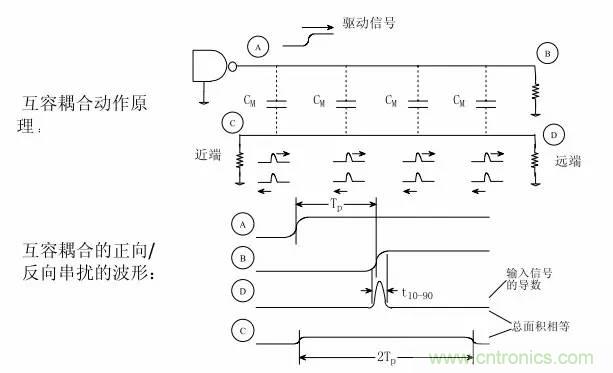

容性耦合：





電源完整性



電源完整性（Power integrity）簡稱PI，是確認電源來源及目的端的電壓及電流是否符合需求。

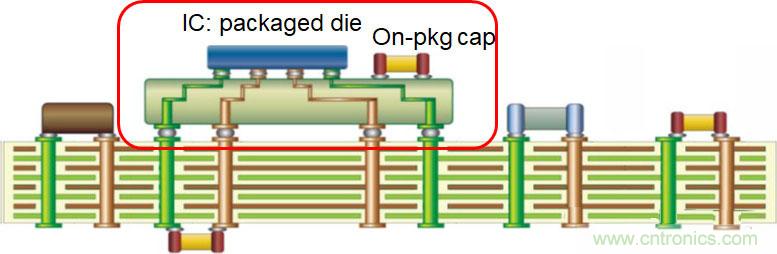

電源完整性在現今的電子產品中相當重要。有幾個有關電源完整性的層面：芯片層面、芯片封裝層面、電路板層面及系統層面。在電路板層面的電源完整性要達到以下三個需求：



1、使芯片引腳的電壓噪聲+電壓紋波比規格要求要小一些（例如芯片電源管腳的輸入電壓要求1V之間的誤差小于+/-50 mV）



2、控制接地反彈（地彈）（同步切換噪聲SSN、同步切換輸出SSO）



3、降低電磁干擾（EMI）并且維持電磁兼容性（EMC）：電源分布網絡（PDN）是電路板上最大型的導體，因此也是最容易發射及接收噪聲的天線。



名詞解釋：



a、“地彈”，是指芯片內部“地”電平相對于電路板“地”電平的變化現象。以電路板“地”為參考，就像是芯片內部的“地”電平不斷的跳動，因此形象的稱之為地彈（ground bounce）。



當器件輸出端由一個狀態跳變到另一個狀態時，地彈現象會導致器件邏輯輸入端產生毛刺。對于任何形式封裝的芯片，其引腳必會存在電感電容等寄生參數，而地彈主要是由于GND引腳上的阻抗引起的。 集成電路的規模越來越大，開關速度不斷提高，地彈噪聲如果控制不好就會影響電路的功能，因此有必要深入理解地彈的概念并研究它的規律。

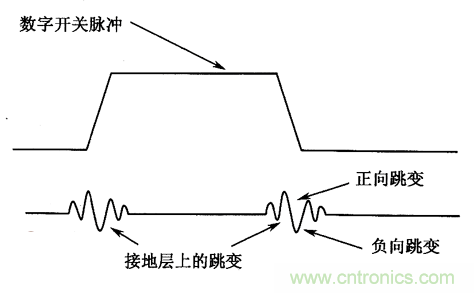

我們可以用下圖來直觀的解釋一下。圖中開關Q的不同位置代表了輸出的“0”“1”兩種狀態。假定由于電路狀態裝換，開關Q接通RL低電平，負載電容對地放電，隨著負載電容電壓下降，它積累的電荷流向地，在接地回路上形成一個大的電流浪涌。隨著放電電流建立然后衰減，這一電流變化作用于接地引腳的電感LG，這樣在芯片外的電路板“地”與芯片內的地之間，會形成一定的電壓差，如圖中VG。這種由于輸出轉換引起的芯片內部參考地電位漂移就是地彈。





芯片A的輸出變化，產生地彈。這對芯片A的輸入邏輯是有影響的。接收邏輯把輸入電壓和芯片內部的地電壓差分比較確定輸入，因此從接收邏輯來看就象輸入信號本身疊加了一個與地彈噪聲相同的噪聲。



b、PDN

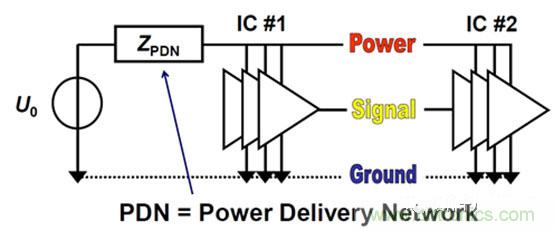

電路板設計中，都有電源分配網絡系統。電源分配網絡系統的作用就是給系統內所有器件或芯片提供足夠的電源，并滿足系統對電源穩定性的要求。



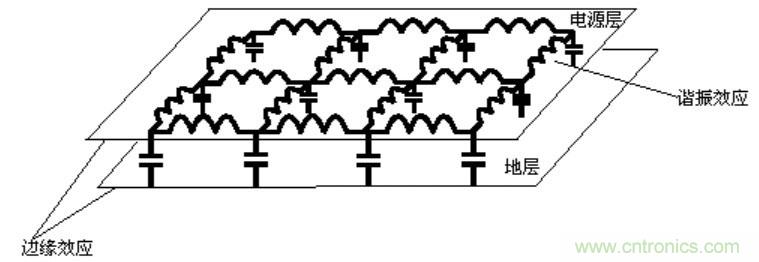

我們看到電源、GND網絡，其實分布著阻抗。





電源噪聲余量計算：



1、芯片的datasheet會給一個規范值，通常是5%；要考慮到穩壓芯片直流輸出誤差，一般是+/_2.5%，因此電源噪聲峰值幅度不超過+/_2.5%。



2、如芯片的工作電壓范圍是3.13~3.47，穩壓芯片標出輸出電壓是3.3V，安裝在電路板后的輸出電壓是3.36V。容許的電壓的變化范圍是3.47-3.36=110mv。穩壓芯片輸出精度是+/_1%，及3.36* +/_1%=+/_33.6mv。電源噪聲余量為110-33.6=76.4mv。



計算電源噪聲要注意五點



（1）穩壓芯片的輸出的精確值是多少。



（2）工作環境的是否是穩壓芯片所推薦的環境。



（3）負載情況是怎么樣，這對穩壓芯片輸出也有影響。



（4）電源噪聲最終會影響到信號質量。而信號上的噪聲來源不僅僅是電源噪聲，反射竄擾等信號完整性問題也會在信號上疊加，因此不能把所有噪聲余量留給電源系統。



（5）不同的電壓等級對電源噪聲要求也不樣，電壓越小噪聲余量越小。模擬電路對電源要求更高。



電源噪聲來源



（1）穩壓芯片輸出的電壓不是恒定的，會有一定的紋波。



（2）穩壓電源無法實時響應負載對于電流需求的快速變化。穩壓電源響應的頻率一般在200Khz以內，能做正確的響應，超過了這個頻率則在電源的輸出短引腳處出現電壓跌落。



（3）負載瞬態電流在電源路徑阻抗和地路徑阻抗產生的壓降。



（4）外部的干擾。



電源/地噪聲



當信號狀態快速改變時，在電源和地上會產生 紋波電流。由于電源和地上的電感的存在，信號突 變產生的尖峰電流將使電源和地上出現電壓的波 動。系統幾十甚至上百個信號同時發生狀態改變時， 有可能造成系統的誤動作。由于電源/地噪聲的復雜 性，有時單獨作為電源完整性（Power Integrity）來 研究。



歷史參考文檔：



電源完整性與地彈噪聲的高速PCB仿真

電源完整性測量對象和測量?jī)?nèi)容

電源完整性設計

電源完整性設計2

電源完整性設計3

高速數字電路“接地”要點

電源完整性——理解與設計



時序問題



系統中數據的提取通常是由時鐘信號的上升沿 或下降沿觸發，按照一定的節拍進行，數據應該及 時到達接收端并進入穩態。數據的超時延時和數據 的信號畸變都會造成數據的讀取錯誤。接收端信號 由于出現嚴重的振鈴現象，部分進入非穩定狀態， 會使數據不能被可靠地提取，造成誤碼問題。



時序分析基本概念



傳輸時間：傳輸時間是指信號在傳輸線上的傳播延時，與線長和信號傳播速度有關。通常我們認為信號在傳輸線的傳輸速度為6000mil/ns，可以根據信號傳輸線的長度得出傳輸時間。



飛行時間（Flight Time）：指信號從驅動端傳輸?shù)浇邮斩?，并達到一定的電平之間的延時，和傳輸延遲和上升時間有關。



Tco：Tco是指器件的輸入時鐘邊緣觸發有效到輸出信號有效的時間差，這是信號在器件內部的所有延遲總和。



建立時間：指的是接收端能夠正確地鎖存數據，在時鐘邊沿來導之前應該保持穩定的最小時間，它表示數據有效必須先于時鐘有效的最小時間。



保持時間：為了成功的鎖存一個信號到接收端，器件必須要求數據信號在被時鐘沿觸發后繼續保持一段時間，以確保數據被正確的操作。這個最小的時間就是我們說的保持時間。



時鐘抖動（Jitter）：時鐘抖動是指時鐘觸發沿的隨機誤差，時鐘抖動通常指時鐘周期在周期與周期之間的變化。這個誤差是由時鐘發生器內部產生的，和后期布線沒有關系。



時鐘偏移（Skew）：是指由同樣的時鐘產生的多個子時鐘信號之間的延時差異。



采樣窗口：指我們通過示波器觀察到的信號的波形。



同步時鐘系統 時序設計——DDR為例



 DDR布線在PCB設計中占有舉足輕重的地位，設計成功的關鍵就是要保證系統有充足的時序裕量。要保證系統的時序，線長匹配又是一個重要的環節。我們來回顧一下，DDR布線，線長匹配的基本原則是：地址，控制/命令信號與時鐘做等長。數據信號與DQS做等長。為啥要做等長？大家會說是要讓同組信號同時到達接收端，好讓接收芯片能夠同時處理這些信號。那么，時鐘信號和地址同時到達接收端，波形的對應關系是什么樣的呢？我們通過仿真來看一下具體波形。

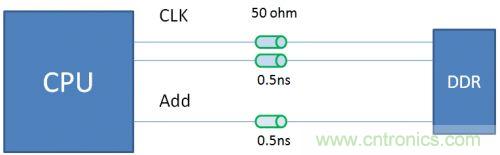

建立如下通道，分別模擬DDR3的地址信號與時鐘信號。



圖1 地址/時鐘仿真示意圖

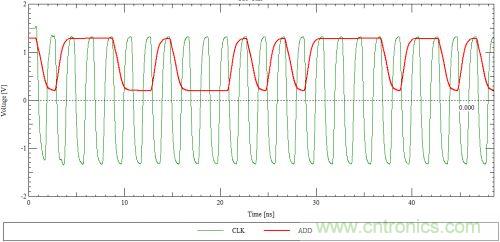

為方便計算，我們假設DDR的時鐘頻率為500MHz，這樣對應的地址信號的速率就應該是500Mbps，這里大家應該明白，雖然DDR是雙倍速率，但對于地址/控制信號來說，依然是單倍速率的。下面來看看波形，在地址與時鐘完全等長的情況下，地址與數據端的接收波形如下圖2，紅色代表地址信號，綠色代表時鐘信號。



圖2 時鐘信號與地址信號波形



上面的波形我們似乎看不出時鐘與地址之間的時序關系是什么樣的，我們把它放在一個眼圖中，時序關系就很明確了。這里粗略的計算下建立時間與保持時間。如下圖



圖3 時鐘信號與地址信號波形

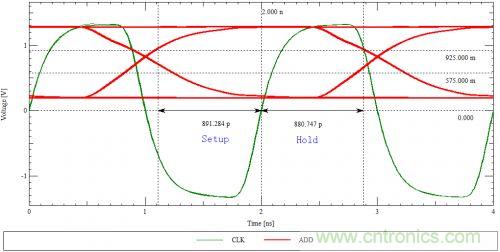

由上圖3.我們可以知道，該地址信號的建立時間大約為891ps，保持時間為881ps。這是在時鐘與地址信號完全等長情況下的波形。如果地址與時鐘不等長，信號又是什么樣的呢？仿真中，我們讓地址線比時鐘線慢200ps，得到的與眼圖如下：



圖4 時鐘信號與地址信號波形

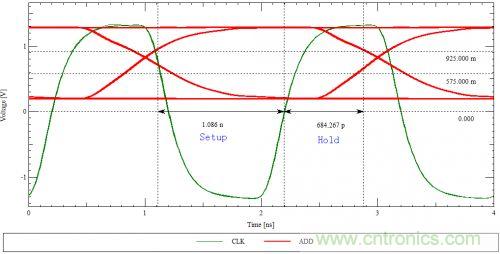

由上圖可知，在地址信號比時鐘信號長的情況下，保持時間為684ps，建立越為1.1ns。可見，相對于地址線與時鐘線等長來說，地址線比時鐘線長會使地址信號的建立時間更短。同理，如果時鐘線比地址線長，則建立時間會變長，而保持時間會變短。那么雙倍速率的數據信號又是怎樣的？下面通過具體的仿真實例來看一下。

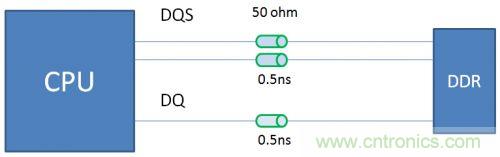

圖5 DQ 與 DQS仿真示意

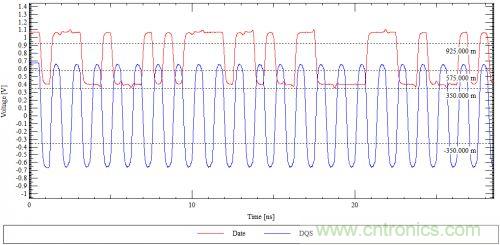

仿真通道如上圖所示，驅動端和接收端為某芯片公司的IBIS模型，仿真波形如下：



圖6 DQ與DQS仿真波形



我們將DQS和DQ信號同時生成眼圖，在一個窗口下觀測，結果如下：

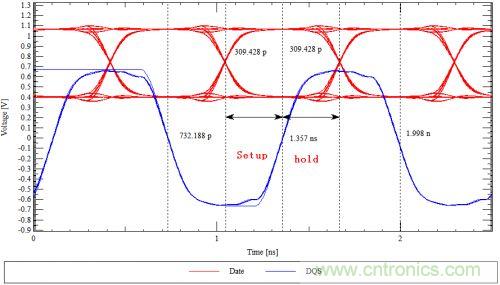

圖7 DQ與DQS眼圖



如上圖所示，大家可能發現了，如果按照原始對應關系，數據信號的邊沿和時鐘信號的邊沿是對齊的，如果是這樣，時鐘信號怎樣完成對數據信號的采樣呢？實際上并不是這樣的。以上仿真只是簡單的將兩波形放在了一起，因?yàn)镈Q和DQS的傳輸通道長度是一樣的，所以他們的邊沿是對齊的。實際工作的時候，主控芯片會有一個調節機制。一般數據信號會比DQS提前四分之一周期被釋放出來，實際上，在顆粒端接收到的波形對應關系應該是這樣的：

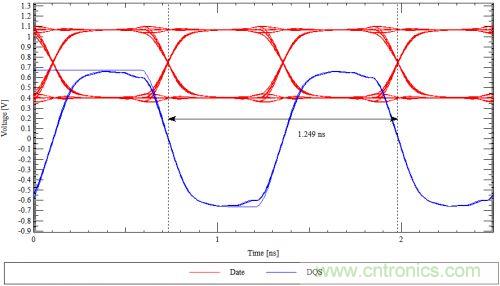

圖8 平移后的眼圖



通過主控芯片的調節之后，DQS的邊沿就和DQ信號位的中心對齊了，這樣就能保證數據在傳輸?shù)浇邮斩擞凶銐虻慕r(shí)間與保持時間。和上面分析時鐘與地址信號一樣，如果DQ與DQS之間等長做的不好，DQS的時鐘邊沿就不會保持在DQ的中間位置，這樣建立時間或者保持時間的裕量就會變小。先簡單的來看一張圖



圖9 延時偏差對時序的影響

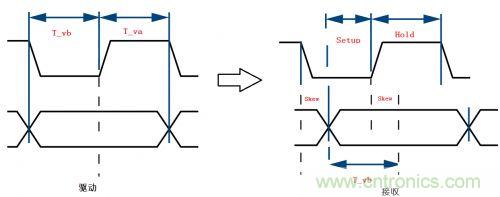

上圖中，T_vb與T_va表示的是主控芯片在輸出數據時時鐘與數據之間的時序參數。在理想情況下，時鐘邊沿和數據電平的中心是對齊的，由于時鐘和數據傳輸通道不等長，使得時鐘邊沿沒有和數據脈沖的中間位置對其，使得建立時間的裕量變小。在理解了這些基礎問題之后，我們需要做的就是將這些時間參數轉化為線長。

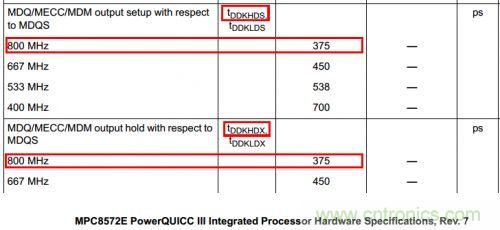

下面我們通過具體實例來看看時序的計算，下圖是Freescale MPC8572 DDR主控芯片手冊，這張圖片定義了從芯片出來的時候，DQS與DQ之間的相位關系。

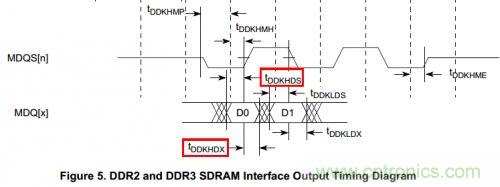

圖10 MPC8572時序圖



圖11 MPC8572時序參數

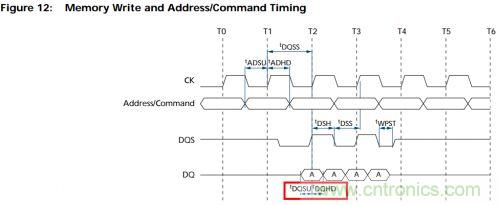

顆粒端為美光DDR，該芯片的時序圖以及時序參數如下圖所示，這張圖片則定義了顆粒端芯片識別信號所需要的建立時間與保持時間。



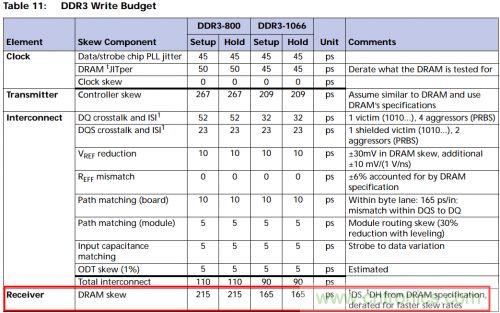

圖12 DDR顆粒時序圖以及時序參數



我們用T_pcbskew來表示DQ與DQS之間的延時偏差，如果想要得到足夠的時序裕量，則延時偏差要滿足以下關系：



T_pcbskew《T_vb-T_setup



T_pcbskew》T_hold-T_va



代入數據，有：



T_vb-T_setup=375-215=160ps



T_hold-T_va=-160ps



這樣，如果傳輸線的速度按照6mil/ps來計算，T_pcbskew為+/-960mil。大家會發現裕量很大，當然這只是最理想情況，沒有考慮時鐘抖動以及數據信號的抖動，以及串?dāng)_、碼間干擾帶來的影響，如果把這些因素都考慮進來，留給我們布線偏差的裕量就比較小了。



綜上所述，時序控制的目的就是要保證數據在接收端有充足的建立時間與保持時間



眼圖



眼圖(EYE Diagram)介紹

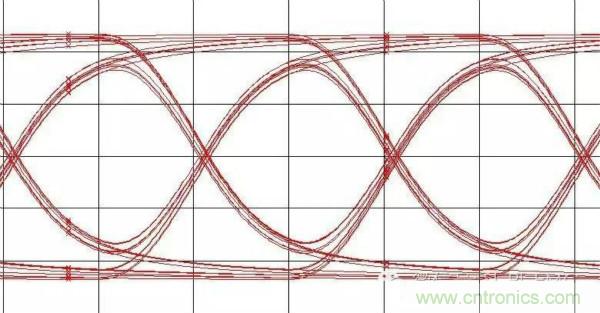

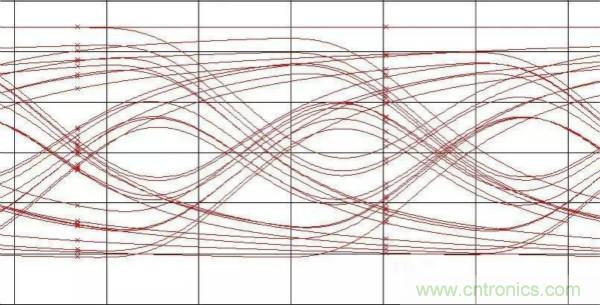

所謂眼圖簡單的說就是把一連串接收端接收到的脈沖信號(000,001,010,011, 100, 101,110,111)同時疊加在高速示波器上以形成眼圖，如下圖所示：



圖1

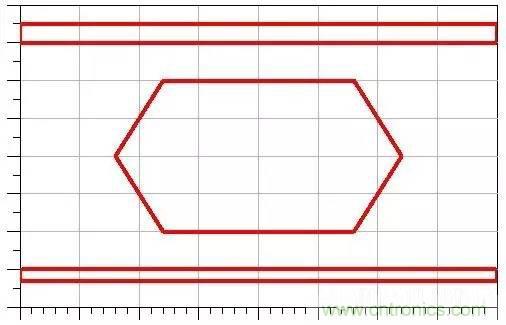

若在眼圖中加入一個多邊形以標識信號真正存在的區域，即所謂的眼圖模板測試(Eye Mask)。因?yàn)檠蹐D模板測試可在一次量測中，計算出測試信號波形的上升時間、下降時間、噪聲與抖動(Jitter)等，形成一套系統化的測量方法，因此眼圖已被多個協會(SATA, SAS, PCIE, USB, Ethernet等幾乎所有的高速總線協會)采用來規范各種通信互連系統的標準測試項目。



圖 2



眼圖的特性是累加了一連串的脈沖時序，因此它具有測量信號重復性的作用。圖1的眼圖可以呈現許多信息；假如整個互連通信系統無任何噪聲時，眼圖上的軌跡應為同一條直線。當噪聲越大時，信號變動程度也越大，在垂直方向之疊合軌跡也越粗，誤碼率也將增加。如下圖所示：



圖3

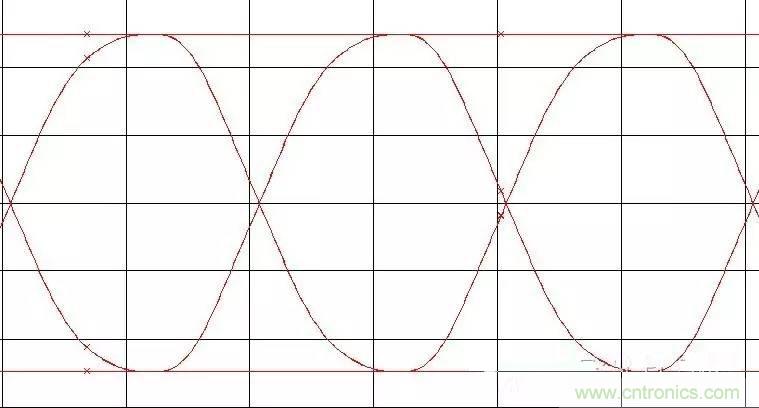

眼圖的水平方向?yàn)闀r(shí)間軸，代表信號到達的時間，抖動將造成水平方向上軌跡變粗。眼圖的左右邊沿可以測量出信號的上升時間和下降時間。眼圖形狀類似于眼睛，當眼睛張的越大時，傳輸質量越佳?；旧先粞蹐D的形狀呈現【瞇瞇眼】形狀時，表示信號質量極非常差。如下圖所示：



圖4



在信號量測中，眼圖的形成正如上所述：由多個差分信號運算所累加而成。以SATA為例，其原理大致如下：

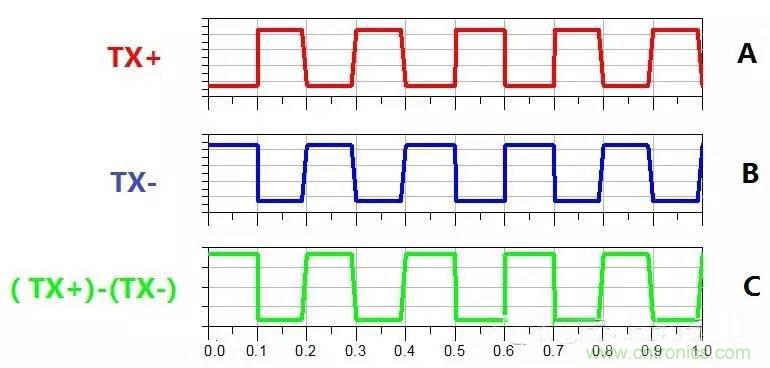

首先SATA 的信號pin角，大致上可分為TX+、TX-、RX+與RX-；由于SATA、SAS、PCI Express這類總線都是以差分信號來取代傳統的單端信號傳輸，TX 為發送端，RX為接收端，而+、-則為差分的成對信號。參考圖5(A)與圖5(B)的信號波形圖（以TX 為例），當信號傳遞時，即使因外界的噪聲干擾，也不用擔心信號會有誤判的情形發生，因?yàn)椴罘中盘?hào)的傳輸機制會將TX+與TX-作相減的運算，如圖5(C)所示，如果有噪聲，也不會傳遞到芯片內部，這樣就不會影響到正常的信號傳遞，從而提高噪聲容忍度。



圖5



而示波器在測量眼圖信號時，透過自觸發點之后，將TX+ - TX-的信號累加至示波器上,如下圖所示，即獲得了眼圖。



圖 6



很多人在稱贊美女的時候，經常會用【明眸皓齒】、【蜂腰美人】或【水蛇腰】來形容。其實在評判眼圖的質量時，這個標準也蠻適用的。這其實就可以當作檢查眼圖是否完美的兩個重要準則：



    ■【明眸皓齒】：眼睛要大，如果配合上有眼圖模板的話，那么以眼圖模板當作瞳孔，則眼白（Margin）就必須要夠多。



    ■【蜂腰美人】：如圖7紅綠色圓圈中交叉的部分，必須要越小越好，最好是一個點，就像蜂腰美人一樣，比較瘦小，因?yàn)檫@里代表的是抖動，如果太大就會造成誤碼率增加。抖動越小則代表信號質量越好，發生誤碼的機率越低。



圖 7

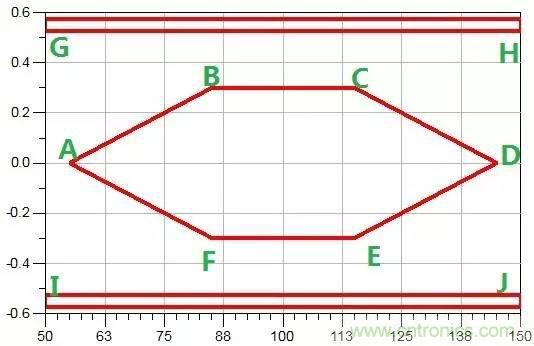

前面講到了眼圖模板，眼圖的測試主要是用來檢測高速串行傳輸?shù)男盘?hào)質量，不論是SATA、PCI Express還是USB，標準都有提供眼圖模板的標準給工程師作為眼圖的測量準則。如圖8所示，是USB2.0 TX的眼圖模板，所謂的眼圖模板主要是用在判斷眼圖是否符合規范的要求，圖8中ABCDEF6點所圍成的六邊形紅色區域以及GH以上、IJ一下區域代表所謂的【禁止區域】,如果眼圖有任何信號波形位進入這些紅色區域，則表示信號傳輸不滿足協議規范的要求(如圖9綠色圓圈處)。
