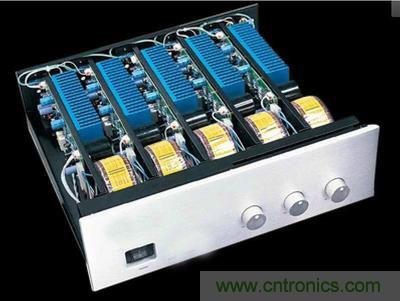

一、什么是功放



功率放大器簡稱功放，一般特指音響系統中一種最基本的設備，俗稱“擴音機”，它的任務是把來自信號源（專業音響系統中則是來自調音臺）的微弱電信號進行放大以驅動揚聲器發出聲音。還可以指其他進行功率放大的設備。



功放的作用就是把來自音源或前級放大器的弱信號放大，推動音箱放聲。一套良好的音響系統功放的作用功不可沒。



功放，是各類音響器材中最大的一個家族，其作用主要是將音源器材輸入的較微弱信號進行放大后，產生足夠大的電流去推動揚聲器進行聲音的重放。由于考慮功率、阻抗、失真、動態以及不同的使用范圍和控制調節功能，不同的功放在內部的信號處理、線路設計和生產工藝上也各不相同。





二、MOS管做功放的優缺點分析



1、MOS管做功放的優點



①M(fèi)OS 管功放具有鼓勵功率小，輸出功率大，輸出漏極電流具有負溫度系數，平安牢靠，且有工作頻率高，偏置簡單等優點。以運放的輸出作為OCL 的輸入，到達抑止零點漂移的效果。



②中音厚，沒有三極管那么大的交越失真。



電流推進級通常由一至二級組成，為了降低輸出阻抗、增加阻尼系數，常采用二級電流推進。為了防止電流推進級產生開關失真，較好的作法是、采用MOS管并增大本級的靜態電流，這樣本級不會產生開關失真，由于任何狀況下電流推進級一直處于放大區，所以電流輸出級也一直處于放大區，因而輸出級同樣不會產生開關失真和交越失真。



③MOS管的線性比晶體管好。



2、MOS管做功放的缺點



①低頻的溫和度比晶體管功放差，MOSFET開關場效應管容易被輸出和輸入過載損壞,MOSFET場效應晶體管既具有晶體管的根本優點。但運用不久發現這種功放的牢靠性不高（無法外電路維護），開關速度進步得不多和最大輸出功率僅為150W/8Ω等。90年代初，MOSFET的制造技術有了很大打破，呈現了一種高速M(fèi)OSFET大功率開關場效應晶體管。



西班牙藝格公司（ECLER）經多年研討，攻克了非毀壞性維護系統的SPM專利技術，推出了集電子管功放和晶體管功放兩者優點分離的第3代功放產品，在歐洲市場上取得了認可，并逐漸在世界上得到了應用。第3代MOSFET功放的中頻和高頻音質接近電子管功放，但低頻的溫和度比晶體管功放差一些，此外MOSFET開關場效應管容易被輸出和輸入過載損壞。



②開啟電壓太高。



③偏流開很大，還是有一定的交越失真,沒交越失真，差不多能夠趕上三極管的甲類輸出功耗。



④MOS管不好配對在同一批次管，相對來說要好配對一點。



⑤MOS管的低頻下太硬,用MOS功放聽出所謂電子管音色有一個簡單方法，把普通三極管功放里的電壓推進三極管換成JFET，JFET才真正具有電子管音色。



三、功率放大電路的設計



功率放大電路往往要求其驅動負載的能力較強，從能量控制和轉換的角度來看，功率放大電路與其它放大電路在本質上沒有根本的區別，只是功放既不是單純追求輸出高電壓，也不是單純追求輸出大電流，而是追求在電源電壓確定的情況下，輸出盡可能大的功率。





本電路采用兩個MOS管構成的功率放大電路，其電路如下圖所示。



此電路分別采用一個N溝道和一個P溝道場效應管對接而成，其中RP2和RP3為偏置電阻，用來調節電路的靜態工作點。特征頻率fT放大電路上限頻率fH的關系為：fT≈fhβh，系統階躍相應的上升時間tr與放大電路上限頻率的關系為：trfh=0.35。



對于OCL放大器來說，一般有：PTM≈0.2POM，其中PIM為單管的最大管耗，POM為最大不失真輸出管耗。根據計算，并考慮到項目要求，本設計選用IRF950和IRF50來實現功率放大。
